Hacer un juego de Guitar Hero para PC (5 / 11 paso)

Paso 5: Descifrar la clave matriz

Ahora que todas las piezas existen, tenemos que saber que cables van donde conseguir las claves que quieras en tu guitarra. La forma más sencilla que conozco es abrir una hoja de cálculo, obtener un alambre y empezar las conexiones de cortocircuitadas en el tablero de arranque hasta llegar a algunos combos claves útiles.

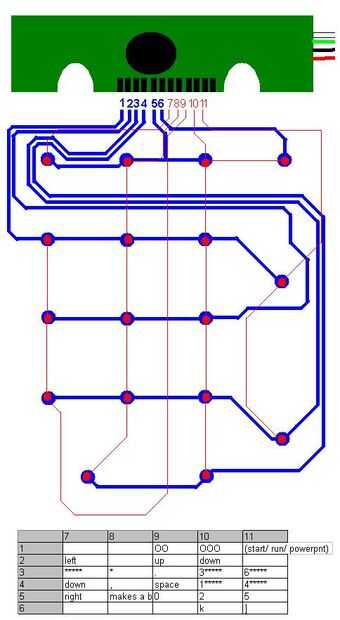

Si nos fijamos en las hojas de contacto de plástico desde el teclado, puedes ver que consta de dos capas de ponerse en contacto con. Cuando las conexiones debe tener un lado del cable de su prueba en un contacto de una capa, mientras que sondear contactos de la otra capa de hoja de contactos. En la mía pernos de 1-6 fueron en una sola hoja, mientras que pines 7-12 fueron por el otro. Esto hizo mi método de prueba algo como lo siguiente:

1. Conecte un cable a la clavija 1
2. configurar hoja registro resultados de excel
3. Abra el Bloc de notas para probar con
4. toque el extremo suelto del cable sobre los pasadores del 6-12, resultados récord en excel.
5. subir el primer alambre extremo uno de los pines.
6. Repita los pasos 4 y 5 para pernos de 1-6.

Si tienes suerte suficiente conseguir el mismo teclado USA, eres trabajo aquí ya está hecho, y puede utilizar la tabla para ayudar en el siguiente paso
