Hacer un Joule Thief (3 / 4 paso)

Paso 3: La soldadura todos juntos

Ahora vamos a soldar todo junto. Usted podría poner en una mesa si quieres, pero en este Instructable, vamos para soldadura de mano lo. O como se llame. Puedes seguir estas instrucciones, o echa un vistazo a las fotos. Explican muy bien.

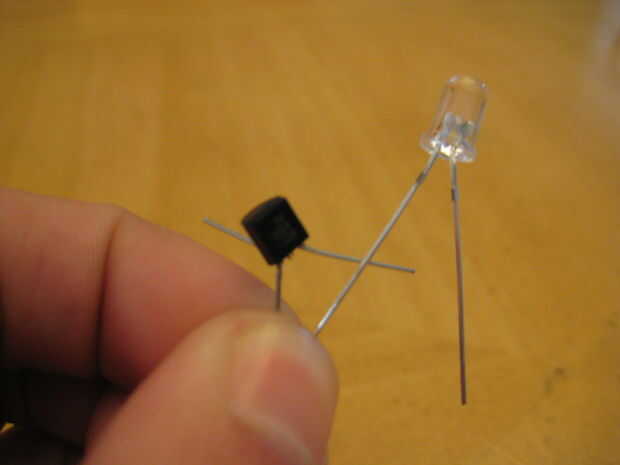

En primer lugar, toma los dos cables exteriores del transistor y doble hacia fuera maneras un poco y doblar hacia atrás la cabeza media. El LED de la curva lleva hacia fuera, demasiado. No tienes que, pero facilita la soldadura.

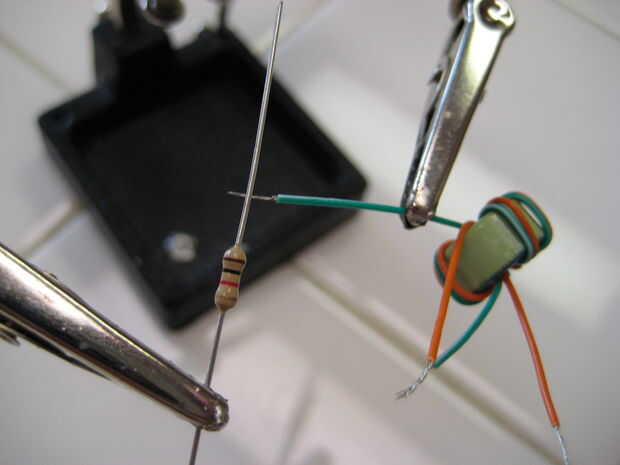

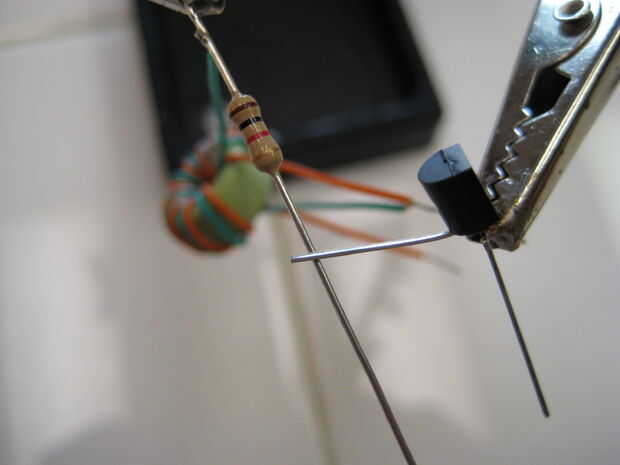

Uno de los cables provenientes de la toroide que está solo; es decir, no dobladas junto con otro cable. Soldadura a un lado de la resistencia. Suelde el otro extremo de la resistencia al plomo del medio del transistor.

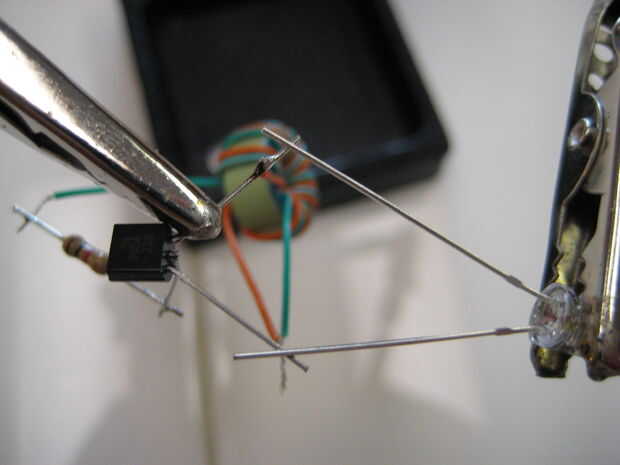

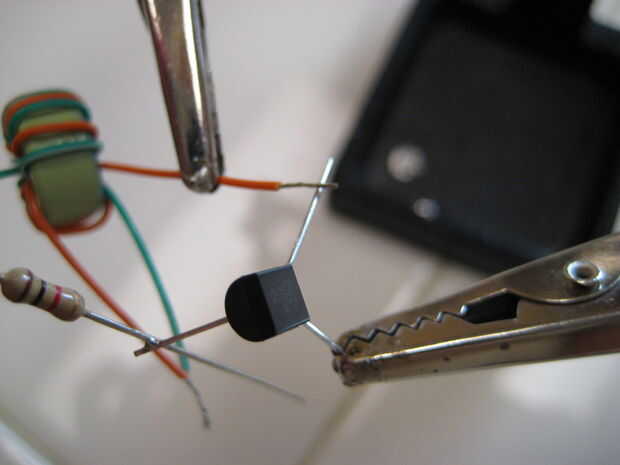

Tomar el otro cable solo de la toroide y suelde con el colector del transistor. Soldar el lado positivo del LED al coleccionista así y suelde el lado negativo para el emisor.

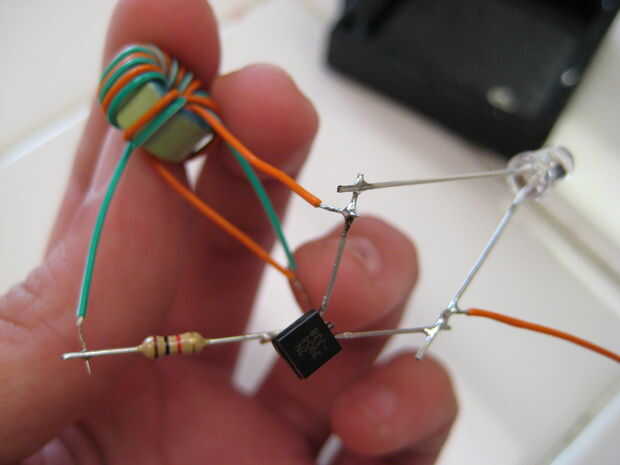

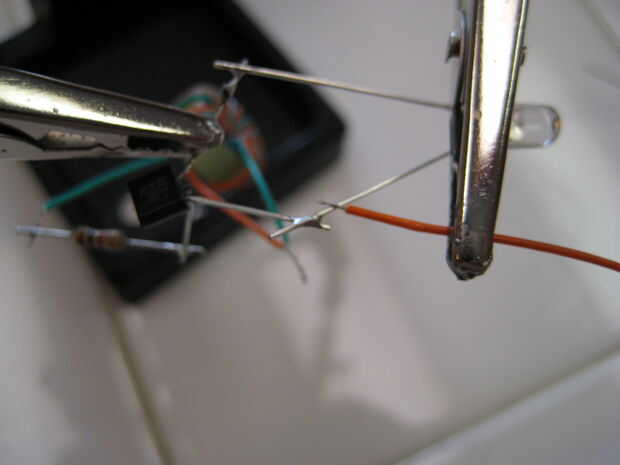

Todo lo que queda por hacer ahora es soldar un cable de extensión para el lado negativo del LED. Tome un pedazo de la que tenías antes de cables y soldadura al emisor del transistor.
