Hacer un gamepad USB (1 / 6 paso)

Paso 1: circuitos

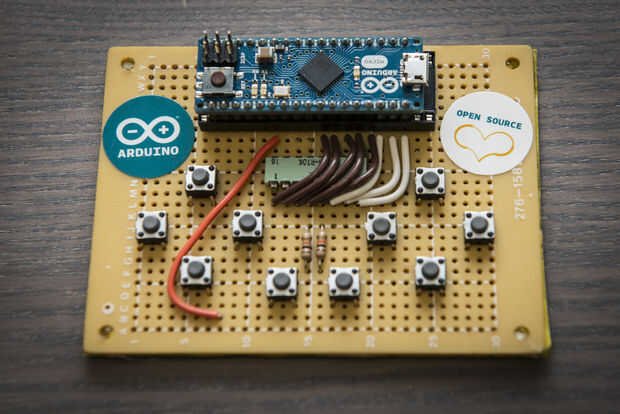

El primer paso en la fabricación de su propio dispositivo de juego USB es agarrar un Arduino y empezar a prototipos. Es importante asegurarse de que usar un Arduino Leonardo, Micro o debido ya que tienen capacidades HID (dispositivo de interfaz humana). Esencialmente esto significa que puede actuar como un teclado o un ratón y conectado a un ordenador vía USB. Para iniciar la conexión, hemos conectado 10 botones para el Arduino Micro en pines digitales 2-6, 8-10, 12 y 13 con un par de limitadores de corriente resistencias en los 3 LEDs.

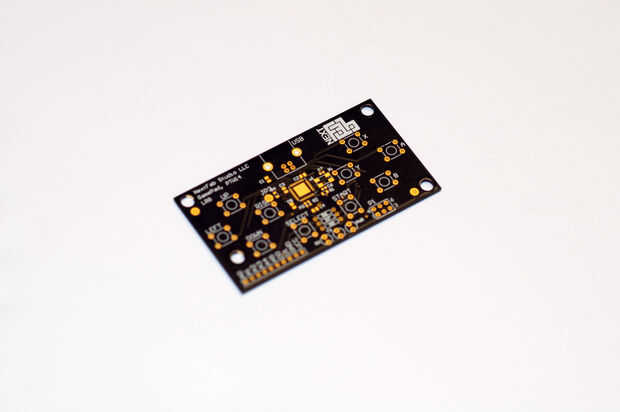

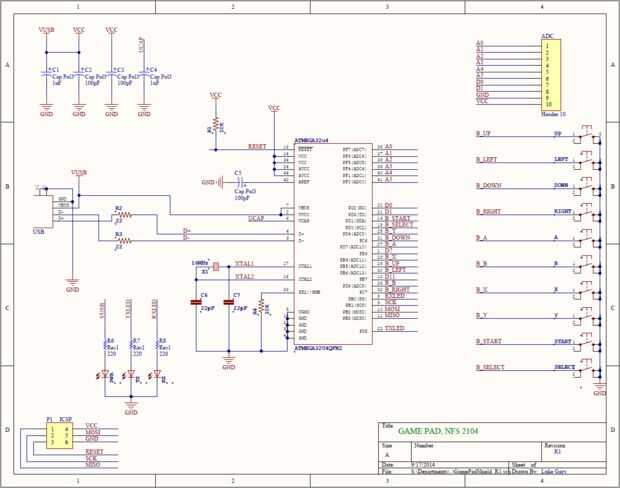

Para hacer un control final, era necesario condensar todo el perf-tablero - Arduino y todos - para caber en un pequeño PCB. Destinada la Junta esto con Altium Designer y hemos exportado y adjunto lo archivos necesitan para el tablero de fabricación de Gerber. Así que siéntase libre de descargar nuestra y los envían a tu casa fab favorito que su controlador personalizado.
