Hacer un convertidor basado en el microcontrolador (1 / 5 paso)

Paso 1: Principio básico

• El convertidor cambia rápidamente un interruptor de encendido y apagado.  (Mi diseño corre a 65kHz).

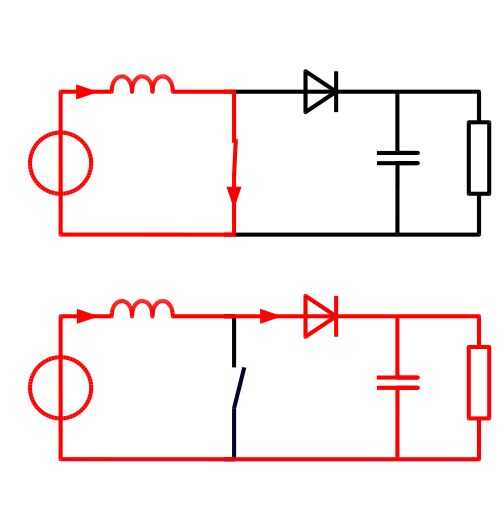

• Cuando el interruptor está cerrado (primer diagrama), conecta un inductor en la entrada de voltaje mientras que el diodo bloquea la corriente fluya desde el lado de salida.
• Los cargos de inductor para arriba.  (Aunque parece que una pieza en espiral de alambre se ponga en cortocircuito a través de la entrada debe perder mucha potencia, el inductor realmente almacena la energía en su base.)
• Cuando el interruptor se abre, el inductor resiste cualquier cambio en la corriente (y cortocircuito a través de la oferta significa que tiene mucho de pasar actual a través de él).  Desde el lado de salida tiene una resistencia mucho más alta que el interruptor, el inductor tiene que elevar su voltaje para mantener la corriente que fluye.  (Cambio en la corriente de resistencia cambiando su voltaje es la propiedad mágica de inductores).
• Los cargos de condensador de salida arriba del inductor y la fuente de alimentación a la tensión más alta.
• Cuando el interruptor se enciende otra vez, el condensador se carga a la tensión más alta y alimenta la carga hasta el siguiente ciclo.  Puesto que la energía sólo se aplica a la parte de salida de la época, siempre habrá una ondulación de la tensión de salida.
• Si el interruptor está encendido por un tiempo relativamente largo en cada ciclo (ciclo de trabajo de que es más alto), el inductor almacena energía más, resultando en una mayor tensión de salida cuando el interruptor se apaga.  Controlar el ciclo de trabajo le permite ajustar la tensión.

¿Tanto para el principio, cómo que convertir en un circuito real?
