Hacer un CLL (lámpara de LED compacta) de un muerto CFL (lámpara fluorescente compacta) (5 / 7 paso)

Paso 5: La fuente de alimentación

Hmm... ahora viene la parte difícil. Puede ejecutar LEDs directamente en fuente de CA como sí mismo rectificar la CA, sin embargo esto es arriesgado y reduce la vida de los LED. He utilizado un puente rectificador para mejorar la vida. Debe conectar resistencia serie apropiada. Para calcular la serie resinstance-
Tengo 24 LEDs en serie.
Caída de tensión máxima en cada LED = 3V y la corriente es de 20mA (para el LED utiliza, esto puede difieren, consulte la hoja de datos del proveedor o estimar por multímetro)
para 24 LED 3 * 24 = 72V
Alimentación disponible me AC = 230 v
Voltaje de caída en la resistencia = 230-74 = 156 V
Por lo tanto, para mí aproximadamente 8 a 10 K resistencia será necesaria. He utilizado la resistencia de 10K.

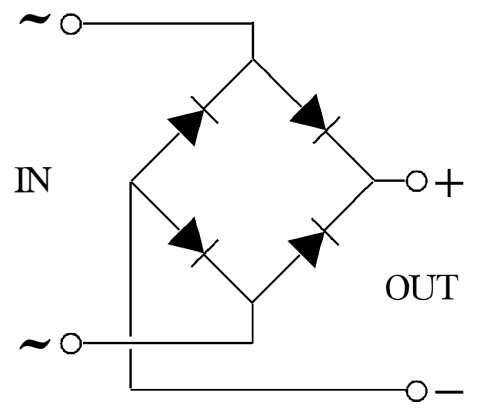

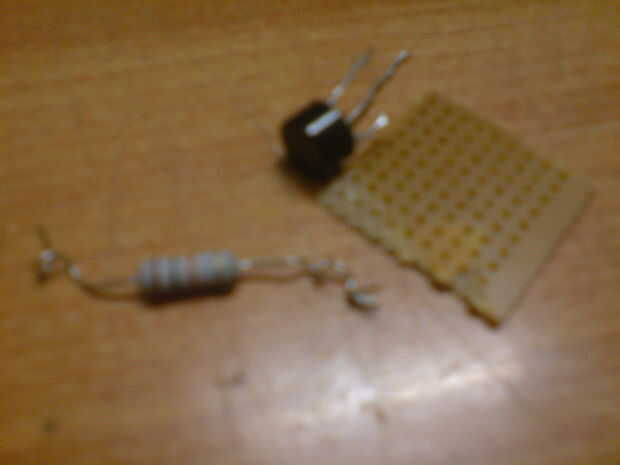

Montar la fuente de alimentación como se muestra en el circuito, que es muy sencillo. Si usted no consigue listo hecho puente rectificador, hacerlo mediante 1N4007 o similar diodo.

Notas importantes-
1) trabajar con AC es arriesgado. Utilizando este tipo de alimentación reduce la vida del LED.
2) es recomendable usando un paso con la fuente DC transformador, filtro y regulador. O no transformadores de estado sólido menos circuito de alimentación de C.C. pura.
3) necesita para el diseño de alimentación según el voltaje de entrada disponible a usted.
