Hacer un bricolaje sensor de su elección y mostrar la medida en tu teléfono Android a través de Bluetooth (1 / 3 paso)

Paso 1: Diseño de su sensor

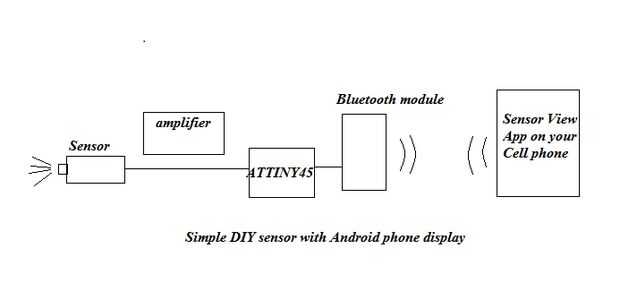

La figura 2 muestra el diagrama básico del dispositivo sensor construí.  Es muy simple, en el caso de un sunphotometer, simplemente puede usar un LED para detectar la luz del sol, que generará alrededor de 1 V al Attiny45.  La señal de voltaje es proporcional a la intensidad de la luz del sol y se convierte en un número digital por el convertidor ADC dentro el Attiny45.  El número digital entonces es enviado a través de Tx para el módulo de Bluetooth.  El Bluetooth se conecta con mi teléfono Android y la aplicación "Vista del Sensor" (disponible en https://play.google.com/store/apps/details?id=com.chavatech.chavasensor) toma los datos, convierte a cantidad física utilizando una ecuación de calibración.  A continuación muestra la medición en la pantalla del teléfono móvil dinámicamente.  En mi caso, aún no tenía que utilizar cualquier amplificador pero que sin duda es una opción para detectores débiles antes de enviar la señal al Attiny45.
