Hacer un artículo, mesa de centro madera contrachapada sobre el ShopBot, rápido, fácil y barato (3 / 7 paso)

Paso 3: La ejecución a través del software de la CAM

Lo siguiente que tenemos que hacer es enviar el archivo a través de VCarve. El ShopBot no sabe Illustrator. Illustrator no tiene trayectorias (qué router de tamaño de bits, o "fresa", cómo rápido para girar el router, qué sentido cortar por las líneas, etc.) así que tenemos que ponerlos en VCarve. Esto puede ser un poco intimidante, pero un DC debe ser capaces de ayudarte cuando te quedas atascado.

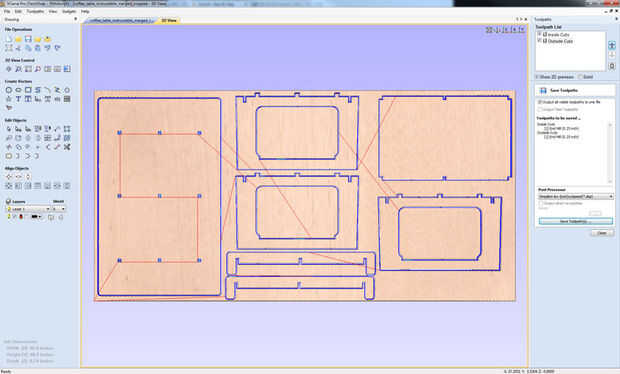

En VCarve establecemos dos (uno "dentro de la corte" y un "corte exterior") Perfil de trayectorias de herramienta, agregando dogbone filetes, así como guardar configuración de fresa y madera contrachapada. Si nada de esto suena una campana, usted probablemente querrá tomar de TechShop "CAD/CAM VCarve Pro y corte 3D" clase. Después de que usted debe reconocer lo que estamos hablando de unos y otra vez un DC puede llegar despegue.

Punta!: la herramienta filete dogbone VCarve es un poco cobarde. Si usas un. 25" fresa como yo lo hice en este proyecto, uso un. 125" en la herramienta de filete dogbone. Por alguna razón el. 25" dogbones salen demasiado grandes--el. 125" es perfecto.

Punta!: guardar siempre su trayectorias de herramienta en un archivo que sabe que su mesa de fresadora. En mi caso (de TechShop Pittsburgh ShopBot) guarda como un "ShopBot arco (pulgadas) con velocidad" (un .spb) archivo. Si lo guarda como una Laguna o algún otro tipo de archivo propietario, la tabla va a saltar alrededor como una bailarina de copia de seguridad de "Thriller".

Tip.: usar un montón de fichas. Si las partes liberarse mutuamente podría herirse o peor aún podría arruinar el corte y tiene que ir a buscar más madera.

Así que aquí están mis archivos. En. Código postal encontrará:

1) archivo VCarve
2). 25" ajuste fresa para madera contrachapada
3) arco ShopBot (pulgadas) con el archivo de velocidad
