Paso 6: electrónica

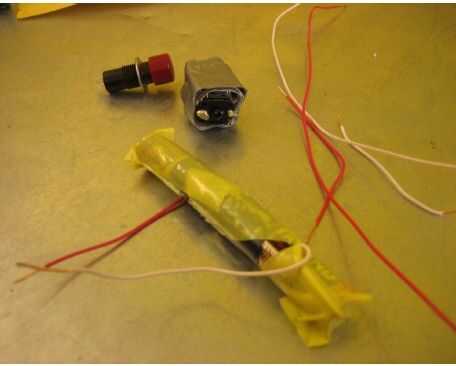

Materiales que necesitarás:
-interruptor de botón
-motor (opcional):
Si usted utiliza un motor: envolver un trozo de alambre o cuidadosamente pegamento caliente una tuerca en el eje del motor de tal manera que su como fuera de balance como sea posible. Thatll hacer vibrar más, haciendo un mejor efecto de sonido. También, si el motor es demasiado pequeño para caber cómodamente en la manija, envuelva cinta adhesiva alrededor de él hasta que lo haga.
-cables: cables de interruptor y el motor deben ser lo suficientemente largos para llegar a de los componentes
lugar de montaje para 3 pulgadas hacia fuera de la parte inferior de la manija para dejar espacio para colocar o les soldadura.
-paquete de la batería (estos cables no tienen que ser largas,
sólo el tiempo suficiente para fijar las conexiones a)

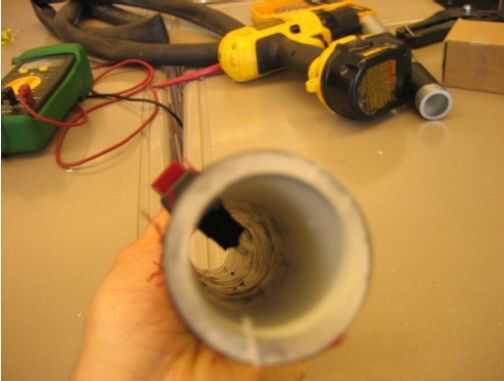

1) Asegúrese de que el botón trabaja con su agujero, quiero suficiente espacio para cables y alambres (ver foto).

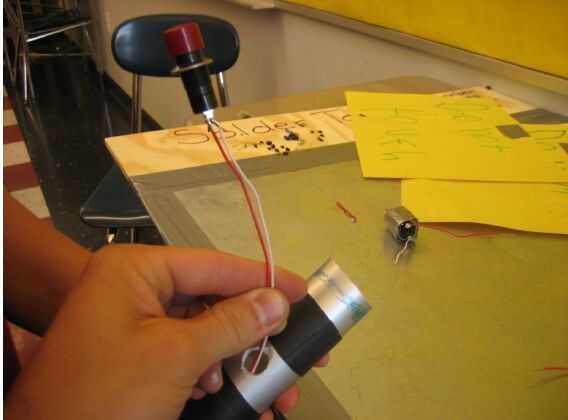

2) la soldadura de los cables en el interruptor de botón y el hilo a través del orificio (ver foto). Si no tienes una configuración de soldadura, puede envolver el extremo expuesto del cable alrededor de cada cable de la buttong y la cinta hacia abajo. Creo que para soldar funcionaría mejor aquí.
3) Fije la hoja (jamming) tal que sobresalgan los hilos de la cuerda del LED
la parte inferior de la empuñadura del sable.
4) todas las cargas que deba soldarse en paralelo a través de la batería con el interruptor en el medio.
En cómo lo hicimos, cable rojo es para el final positivo y blanco es para el final negativo. Tradicionalmente, el cable negro simboliza negativo/tierra. Tener en cuenta aquí!
-una débil resistencia de la soldadura (~ 10ohms) a la terminal blanca del motor (esto le da más poder a la
LED.) Que terminal es blanco en el motor es arbitraria, o bien uno está muy bien, sólo tenemos que seguir.
-Soldar el cable blanco del interruptor al cable rojo de la batería.
-Soldar el terminal rojo del motor y el rojo de los LEDs
el rojo del interruptor.
-soldar todos los cables el blanco para el blanco de la batería

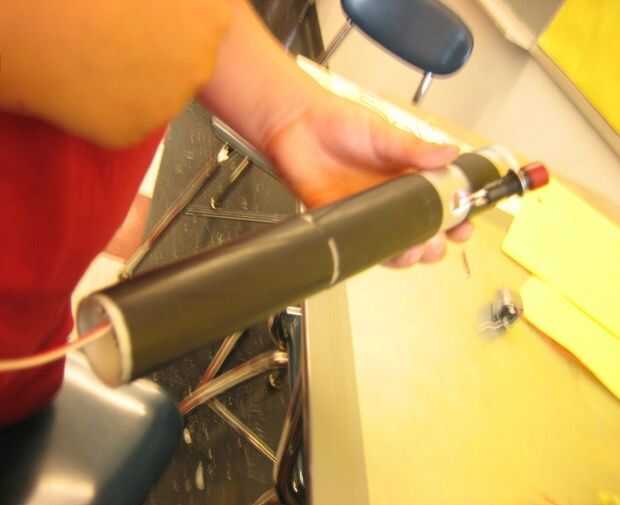

5) cuidadosamente todo lo inserte en el mango para que encaje perfectamente y para que los motores de eje su
golpear contra algo dentro. Tendrá que ser hábil en el arreglo de los cables alrededor de la
dentro de la manija para hacer todo cabe sin interferencia.
