Hacer tu propio reloj smart watch de (2 / 9 paso)

Paso 2: Preparación para RetroWatch

Lo necesario para preparar módulos tan pequeños como sea posible para llevar el reloj en su muñeca. Puede haber toneladas de variaciones, pero elegí las piezas que son comúnmente usadas y baratas.

.

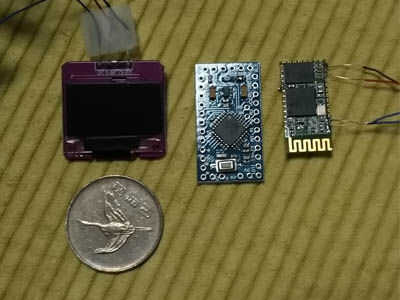

Piezas del hardware de smart watch

Microcontrolador Arduino

Elegí el más pequeño Arduino mini Pro. Arduino Pro mini es una versión ligera de UNO R3. No tiene un chip de interfaz USB con el fin de reducir el precio y el tamaño. Hay dos versiones dependiendo de la operación voltage(3.3v/5v). Y utilicé un 3,3 v versión, porque el bluetooth y la pantalla que están conectados con el tablero de la ayuda 3.3v y la Junta va bien con el 3.7v batería de LiPo. Se ejecuta en una versión de 5v a 16MHz y 8MHz y 8MHz es suficiente. En general, todo lo que necesitas para preparar son Arduino Pro Mini 3.3v y USB módulo UART.

El chip principal de la Junta, ATmega328, tiene sólo 2KBytes RAM, pero ATmega128 tiene 1KBytes justo, que es muy limitado para ejecutar mi sistema. Mayoría de las placas tiene ATmega328, pero usted tiene que asegurarse.

Bluetooth

Uno de los módulos de bluetooth más comunes que se pueden obtener son HC-06 módulo principal y el tablero base del interfaz. El último tiene un botón de reset, el LED, y soporta tanto voltage(3,3v/5v) operación, por lo que es más conveniente pero el tamaño es bastante grande, el LED, que no es absolutamente necesarios drenajes la batería y un poco más caro. Así que utilicé un HC-06 sin la tarjeta de interfaz.

Pantalla
Para hacer un reloj elegante, sería necesario encontrar una pantalla pequeña, de baja potencia. Había dado un montón de pensamientos, entonces elegí-.96'' pantalla OLED. Hay varios tamaños de la muestra (0,96 '','' 1,3, etc.), trabaja en baja potencia, Inglés font y la imagen hacia fuera disponible y es compatible con I2C, SPI, que hace fácil conectar con Arduino.

Actualizado (2015.01.12) : RetroWatch compatible con u8glib. Ahora usted puede utilizar varios tipo de OLED (o más). Compruebe los dispositivos compatibles en este enlace.


Batería
Yo uso LiPo(Lithum-Polymer) batería en este proyecto. flujos de batería 1-cell LiPo fuera actual en 3.7v, que funciona a la perfección con mini Arduino Pro, y hay muchos tipos de baterías en cuanto al tamaño y la capacidad. La batería ideal depende de qué tamaño de reloj que desee hacer. Recomiendo la batería con circuito de protección (sobrecarga, sobre-descarga seguro), y es mejor si tiene un zócalo desmontable. Puede útil para usted si usted consigue un enchufe hembra y cargador adaptador USB o CD.

Etc.
Necesita cables, soldador, un interruptor y 10K ohm resistencia (un botón) y una toma de masa. Sería útil para usted preparar el manual de montaje.


Preparación para Android
V.4.3 Android es compatible con el servicio que se utiliza para obtener información de notificación de una aplicación. Así que RetroWatch la aplicación se basa en v.4.3 Android para habilitar el servicio de notificación. Para los usuarios que no usan Android v.4.3 sin embargo, la aplicación sin esta función se libera también. Puedes descargar las fuentes en GitHub, o descargar la aplicación desde Google Play Store. (Búsqueda con "RetroWatch" o "RetroWatch LE")
