Paso 1: Hacer el micrófono
Antes de construir esto necesitamos algunas piezas juntos
Para la lista de piezas aquí (incluye todo que lo necesario además de las herramientas y las pilas (2 X AA))
Permite comenzar!

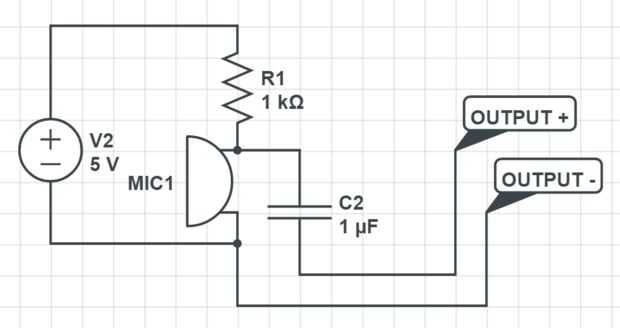

En primer lugar permite echar un vistazo a nuestro esquema (arriba).
Ahora lo primero que voy a hablar es la fuente de alimentación, (el símbolo de la izquierda) para que se utilice un portapilas AA X 2 (todas las Partes enumeradas en la lista de piezas anterior). Ahora si no sabes nada de lectura de esquemas eléctricos entonces recomiendo ver la lista de reproducción de vídeos a continuación de uno de mis favoritos YouTubers GreatScott!.
Pueden encontrar tutoriales en vídeo para ayudarle a lo largo de aquí y aquí
Paso uno:
Lo primero primero que tienes que hacer es cortar una longitud de 230mm de rg402 coaxial (también se puede utilizar alambre) tira de 7 mm de un extremo y 10mm de la otra dejando el conductor interior expuesto.
Paso dos:
El componente de Micrófono electret a la longitud de 230mm de cable coaxial rg402 (7 mm fin) de la soldadura. Positivos en el conductor de centro y negativa en el exterior del coaxial. Luego aislar la conexión con una pieza de 4mm tubería del encogimiento del calor. Entonces puede soldar el coaxial a la Junta, la parte exterior del coaxial se conecta a una tira de su tablero y positivo a lo otros (ver video para una mejor comprensión).
Paso tres:
Acortar los cables de soporte de la batería y los extremos de la tira. Suelde el cable negativo a la franja de placa negativa (fuera de la franja de coax). Y el positivo a una franja junto a la banda positiva del cable coaxial de la soldadura.
Paso cuatro:
La soldadura de la resistencia de 1K Ohm entre el cable positivo de la batería y el cable coaxial positivo.
Paso cinco:
La soldadura del condensador de 1uF al extremo del micrófono de la resistencia y una franja separada en la Junta.
Paso seis:
La soldadura de las dos salidas de señal (no el conector de tierra) de la toma de auriculares de 3,5 mm (de lo contrario tendrá una señal mono stereo (sonido de un lado de los auriculares)) Junta. Después de que la soldadura de los cables a los pines de salida de señal conectado y la tierra de la toma de auriculares de 3,5 mm, suelde el otro extremo del cable de señal en el condensador (no el extremo de la resistencia) y el cable de tierra a las placas negativas.
Hecho!
