Paso 3: Determinar el protocolo y obtener los códigos hexagonales
Instalar el enlace de dos bibliotecas que se da en el paso 1. Ahora vamos a los ejemplos, luego IRLib-master y abrir IRrecvDump, subir el código a tu Arduino. Conecte la salida del receptor IR al pin 11 después de la alimentación con Arduino 5V y GND pin.
Ahora estás listo para determinar el protocolo de su dispositivo.

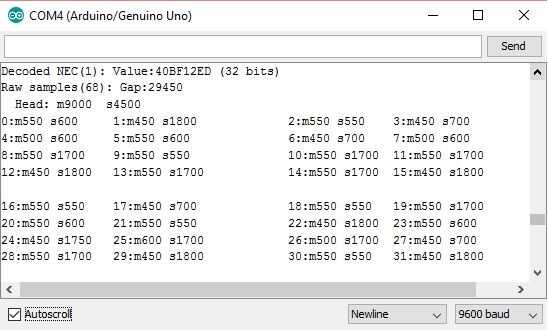

Open monitor serial. Apunte el control remoto al receptor y pulse cualquier botón, se abrirá un montón de cosas en la ventana. Solamente nos preocupamos acerca de una cosa, la primera línea.
Las letras después "Decodificado" es el protocolo utilizado. En mi caso es NEC y "Valor" es el código hexadecimal de esa señal.
Ya sabes el protocolo que tiene que utilizar.
Después de esto, tienes que conseguir los códigos hexagonales de diferentes botones que desea utilizar. Para eso IRrecvDemo abierto de IRRemote en los ejemplos. Esto dará solamente los códigos hexagonales de pulsador en el monitor serie. Subir el código a Arduino y anota los códigos hexagonales de diferentes botones que desea utilizar.
Nota: El receptor es muy sensible y casi todas las fuentes de luz emiten rayos infrarrojos que pueden quedar atrapados por el receptor que se está funcionando. Para prevenir eso, mantenga el receptor en oscuridad, de lo contrario usted conseguirá tan basura en el monitor serie.
