Hacer tu propio 1 x 1 22 IO pin Ardunio Compatible (5 / 12 paso)

Paso 5: Componentes de lugar

Si como cafeina, como yo, intenta asegurarse de que usted está a medio camino entre las dosis. Te hacen temblar un poco y esto hace más difícil. Si usted tiene demasiado poco, puede cometer errores. Si no te gusta la cafeína, te admiro pero yo no quiero ser tú.

Asegúrese de que el gato o los niños no pueden golpear su trabajo en el piso mientras haces los dos pasos siguientes. Incluso alguien caminando por puede causar suficiente vibraciones en algunos pisos a ser un problema.

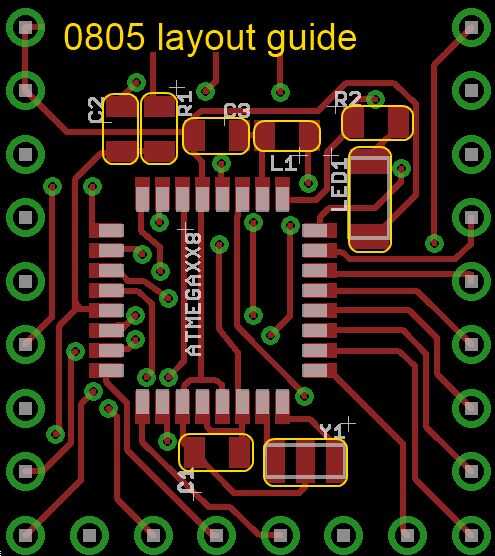

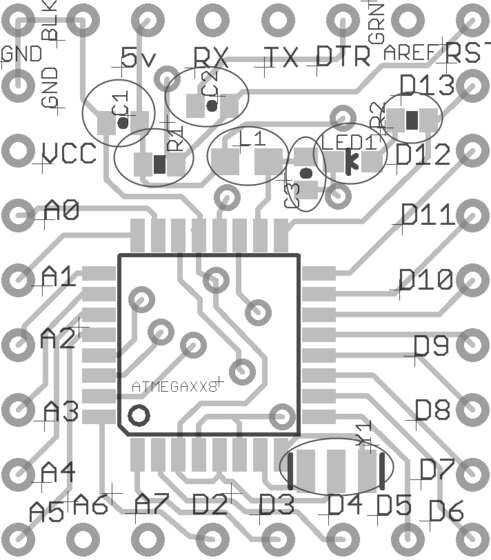

Para mejores resultados, imprimir la foto de este paso al tamaño de su papel en una impresora de color. También hay una versión blanco y negro.

El truco para cada componente es cuidadosamente colocarlo hacia abajo con las pinzas luego empuje ligeramente hacia abajo para asentar en la pasta. Use las pinzas o la aguja para empujar piezas torcidas.

Las piezas muy pequeñas vienen en una tira. Con unas pinzas o un cuchillo afilado, con cuidado corte gratis. Son muy fáciles de perder en la alfombra. Si agarras fuerte con las pinzas puede disparar hacia fuera y nunca los encontrará (me preguntan cómo sé...). ¿Suerte me escuchó y tienes repuestos, correctos?

1. El único componente en el tablero con una polaridad además del Atmega es el LED. Mira en la parte inferior y verás una pequeña flecha verde (si no tienes algunos otros LED). Coincida con el esquema. Colocado en la pasta y presione ligeramente hacia abajo para asentarla.
2. A continuación añadir el C3. Asegúrese de que no toque LED1 y limpiar cualquier sendero de goma entre ellos. Este es el ajuste más apretado en el tablero. Funciona bien con 0402 y 0602, pero necesita prestamos especial atención a este punto.
3. A continuación añadir el L1 (el inductor)
4. Añadir R1 y R2
5. Añadir C1 y C2
6. Añadir el chip Atmega. Trate de línea hasta tan estrecho como sea posible. "Encajará" un poco en su lugar, pero no tanto como los otros componentes. El chip tiene un círculo y una esquina indicando la esquina junto a la clavija 1 de corte. La serigrafía del tablero tiene las mismas marcas. Asegúrese de que obtener el chip de la manera correcta de ronda!
7. Por último añadir resonador Y1. Asegúrese de que no esté tocando el pasador más cercano en el chip Atmega y cualquier pasta entre ellos no es un puente.

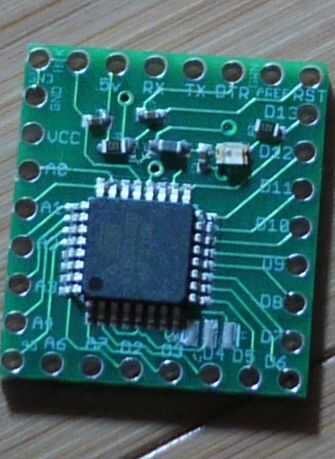

Use una lupa e Inspeccione cuidadosamente su trabajo. Comprobar que tienes el Atmega chip lo correcto. Toma una respiración profunda, han completado la parte más difícil, pero usted todavía tiene un paso delicado para ir.

No olvides refrigerar el resto pasta de soldadura. Puede sellar la bolsa superior de cremallera y plegar para guardar lo que está allí.
