Hacer su propio tablero de programación In-circuit del Pickit 3 (4 / 5 paso)

Paso 4: Configurar el Pickit 3

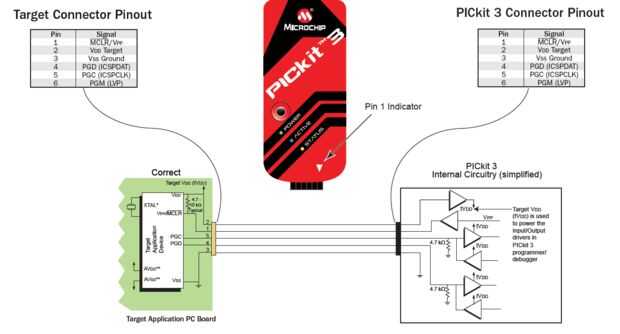

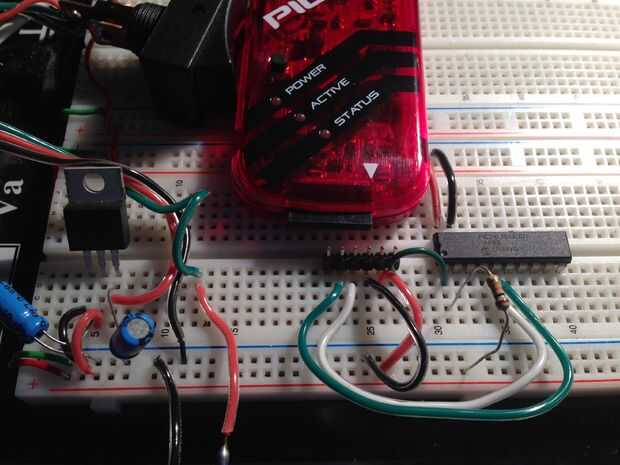

A continuación, tenemos que configurar las conexiones de Pickit 3, por lo que podemos lanzar binario entre el chip y el Pickit 3. Una búsqueda en google simple trae el esquema adjunto: básicamente queremos las clavijas de MCLR en dos componentes para unir fuerzas y cada uno de los pines PGD y PGC también combinarse respectivamente.

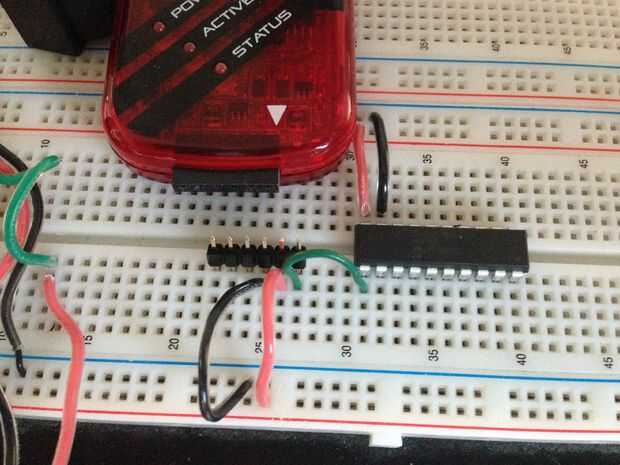

prestar especial atención al triángulo pequeño en la barra 3 - que indica el pin 1.
