Paso 5: Operación de CNC/Mach3
Yo sólo la línea hasta la punta de la broca de molino con la parte superior de la espuma. Entonces yo cero todos los ejes en Mach3. Si desea cortar un poco la espuma en la parte superior puede establecer la posición de z a 0.1 o algo como eso. Ahora piensa que es 0,1 sobre la superficie y cortará en la espuma.
Hasta el momento no hemos hecho nada para establecer la escala del molde es el modelo 3D de lo que pasa a ser. Podemos ver las dimensiones en Mach3 y hay varias maneras de proceder.

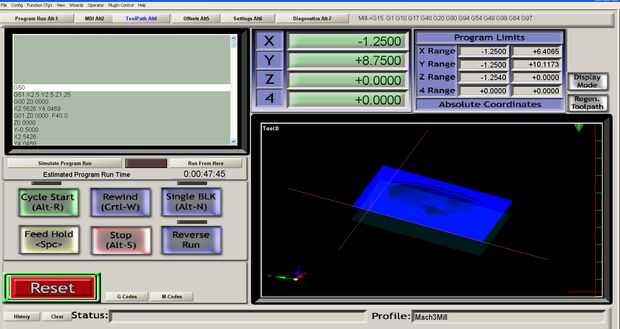

Lo que hice fue utilizar la vista previa en Mach3 para tomar mediciones y determinar el factor de escala que necesitaba. Por supuesto que podríamos también haberlo hecho anteriormente en el paso de modelado 3D, que probablemente habría sido más inteligente. Bueno, es por eso que hacemos esto, para aprender.

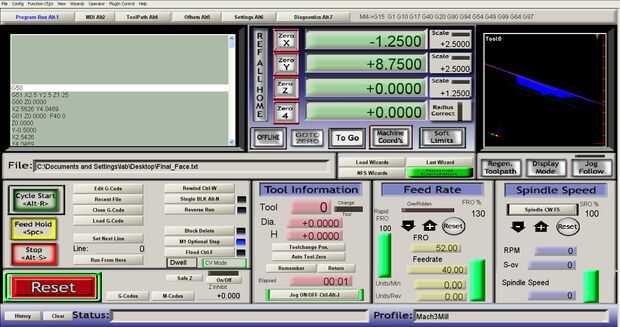

Ahora simplemente agregar un comando escalado en su gcode. G50 restablece la escala. Y por ejemplo, si la escala era 2.5:
G51 X2.5 Y2.5 Z2.5
Ahora el molde se ajusta a tu cara.

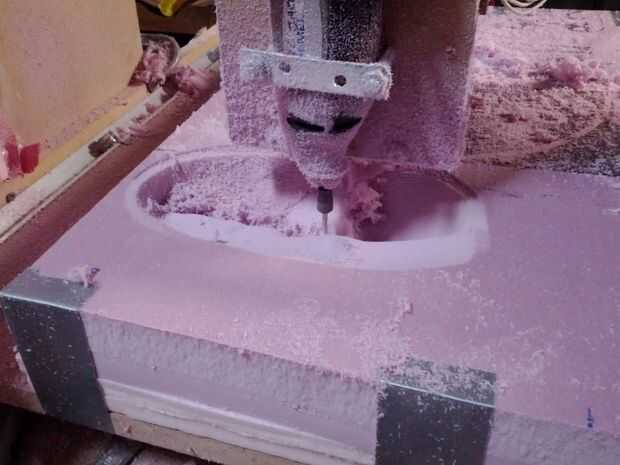

Un truco final. Freemill no era sofisticado suficiente para cortar el molde por capas. Sólo se cortan todo el camino hasta mi nariz en una sola vez. Este es un problema ya que tengo 3" largo del pedacito. Tengo este problema mediante la reducción de un par de veces pero con diferentes escalas de Z. Esto le permitió labrarse poco a poco el molde. Es importante comprobar que el eje z no golpeó la parte superior de la espuma al cortar todo el camino. Afortunadamente la cara es una curva suave, por lo que la dremel sí mismo (mi router para espuma) no golpee la espuma cuando se corte.

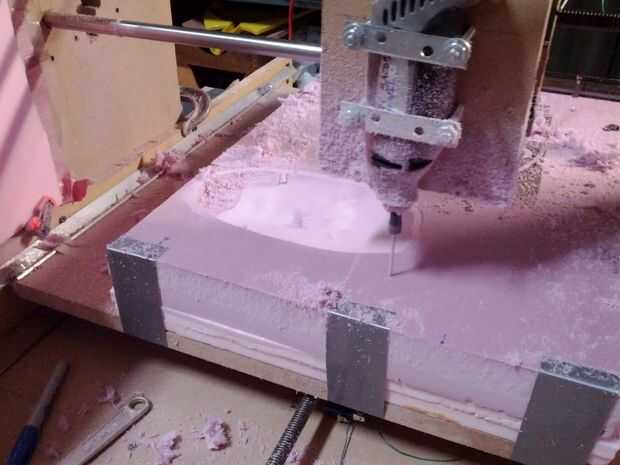

Mi granito de arena fue lo suficientemente largos para recortar en dos pasos. Así que primero establece mi escala Z en 1.25 y lo deje. Esto era solo para extraer suficiente material podía cortar todo el camino en el paso siguiente. Usted puede o no hacerlo.
Así que ahora tenemos el molde de espuma. A continuación vertemos el molde de yeso.
