Hacer su bicicleta '' inteligente y verde '' para un último paseo (2 / 22 paso)

Paso 2: Reunir las piezas y herramientas

1. Herramientas:

• algunos experimence soldador en soldadura

Materiales:

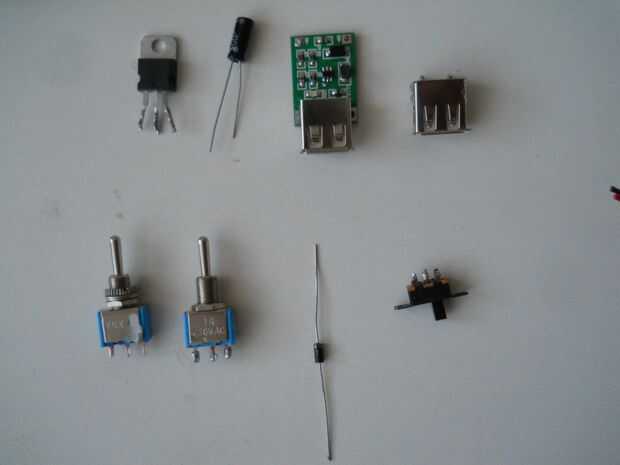

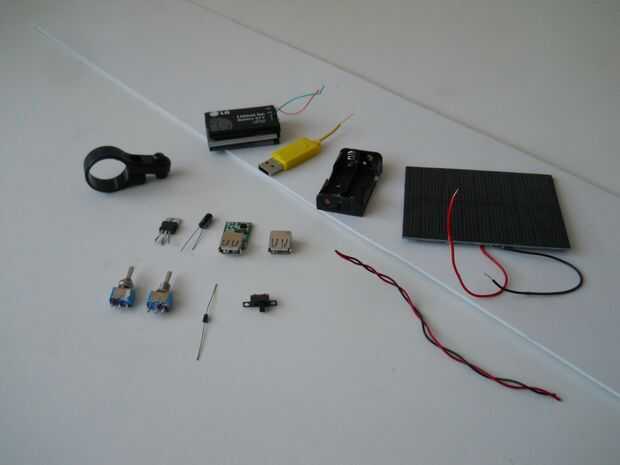

Para el Banco de energía Solar:

1. un puerto USB hembra
2. paso de 5V para circuito

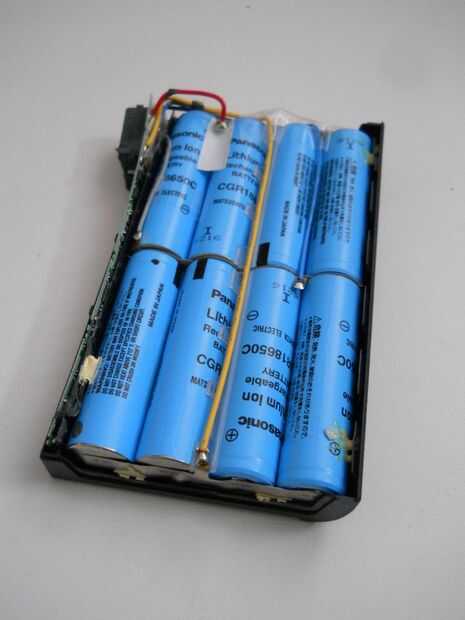

3. antiguo teléfono o computadora portátil batería o 18650 de 3 células

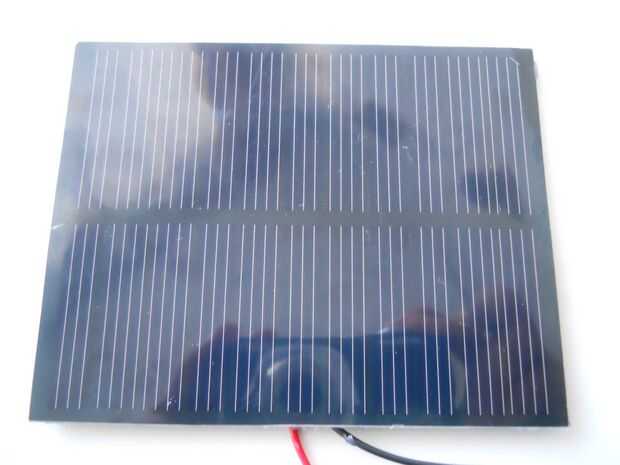

4. 5V, 160mA-1A solar panel
5. 2 piezas de interruptores ON-OFF-ON
6. un simple interruptor
7. 2 soporte de la batería del AA
8. Módulo de cargador de iones de litio USB
9. Algunos cables
10. viruta de regulador de voltaje 7805
11. un diodo de germanio
12. lámina de plástico
13. soporte para bicicleta

Puede obtener gratis la hoja plástica de una fábrica local comercial. Utiliza lámina de plástico para sus carteles. Generalmente me dan gratis. Pero si te puedes ir y comprar el hardware local o tienda de bricolaje.

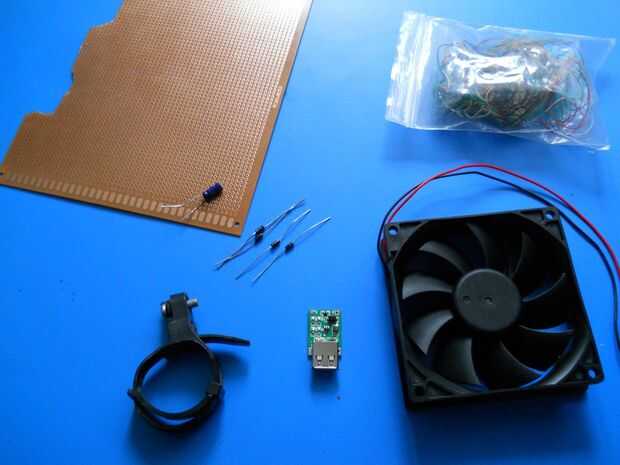

Para la turbina de viento:

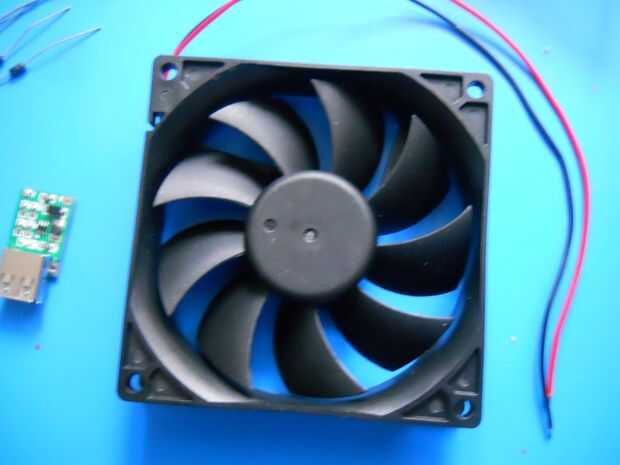

1. un viejo ventilador de la CPU

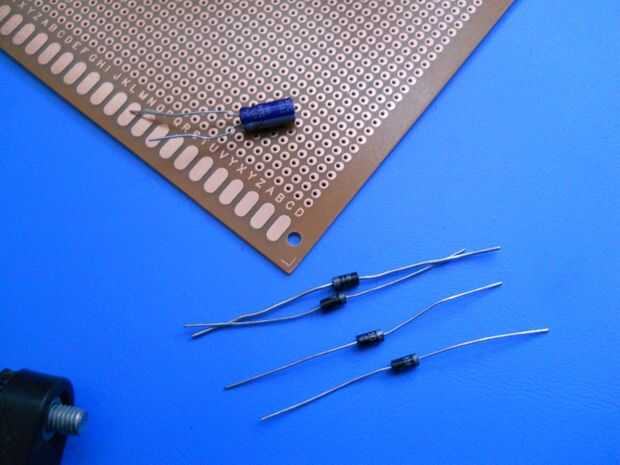

2. 4 diodos de germanio
3. un puerto USB hembra
4. un condensador de 47uF
5. 5V paso circuito o un Joule Thief
6. soporte para bicicleta

Mi ventilador de la CPU era muy grande y genera más de 5 voltios mientras voy en bicicleta, así que solo regula el voltaje a 5 voltios usando un Diodo zener de 5v1. Pero si tu ventilador de la CPU no puede generar tantos voltios simplemente utiliza un paso circuito.

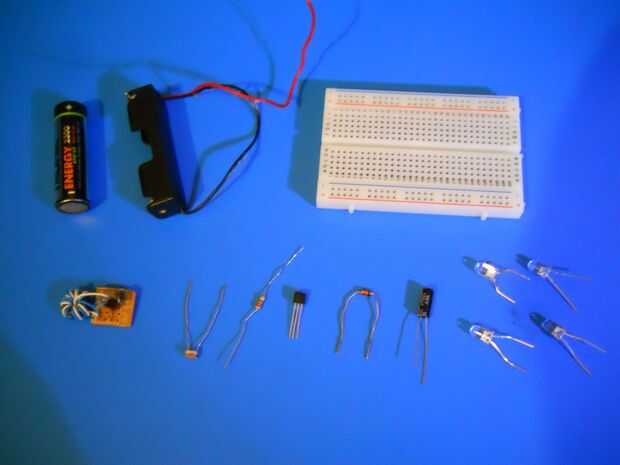

La luz inteligente:

1. una vieja lámpara de bicicleta (alimentada con baterías por lo menos 3)
2. un transistor 2N2222
3. una ligera resistencia dependiendo
4. una resistencia de ohm 220 k
5. y algunos conexión los cables

Usted necesita saber que usaba a un ladrón de joule para ptotoype el circuito, pero la lámpara real es alimentada por 4 pilas AA.

Haga clic en las piezas para obtener un enlace para ello.
