Hacer que un LED de flor (3 / 7 paso)

Paso 3: Hacer las hojas - parte 1

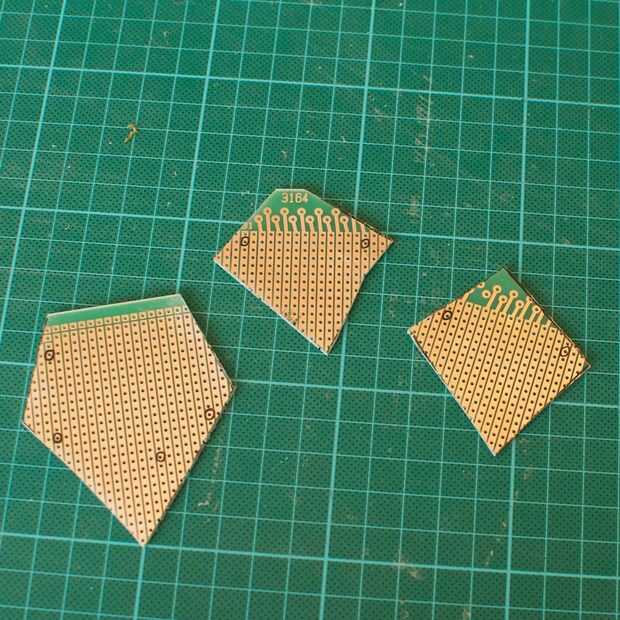

Las hojas (o pétalos?) de la flor son piezas de placa de circuito. La forma de los pétalos está totalmente hasta usted, como usted asegurarse de que todos los componentes caben. Mirando hacia atrás, no estoy muy contento con la forma que eligió. Pero bueno, es un prototipo :)

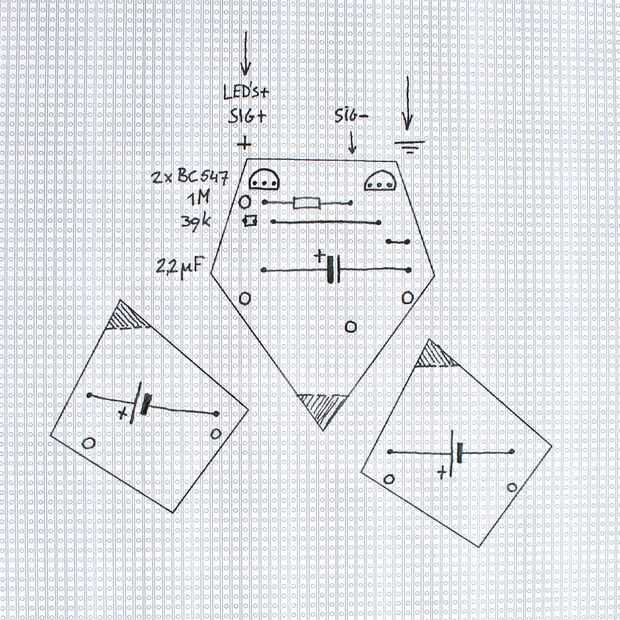

He añadido un pdf (A4 y carta para las personas en el otro lado del Atlántico) se puede utilizar para diseñar la forma de los pétalos y los componentes de la placa de circuito. Los conductores en el pdf son dibujado escala 1:1, para imprimir el archivo en aumentos de 100%. También son diseños de pcb vacíos, así que usted puede dibujar sus propias formas de hoja.

Usé alambre de cobre sólido kern para conectar los pétalos y el tallo. Puesto que el cobre kern es demasiado grande para caber a través de los agujeros de la pcb, tuve que taladrar los agujeros más amplias, usando un drillbit 1,5 mm.

Había cometido un delito por soldar los componentes en el lado de cobre de la placa de circuito. Lo sé. Lo hice debido al aspecto de la flor. Hace la soldadura un poco complicado, porque el riesgo de cortocircuitos entre los cables de cobre es enorme, de esta manera.

Así que, si no estás muy seguro de tus habilidades de soldaduras: hacerlo como se debe hacer. Conduce los componentes por el lado verde de la placa de circuito del palillo y soldar los cables en el lado de cobre...

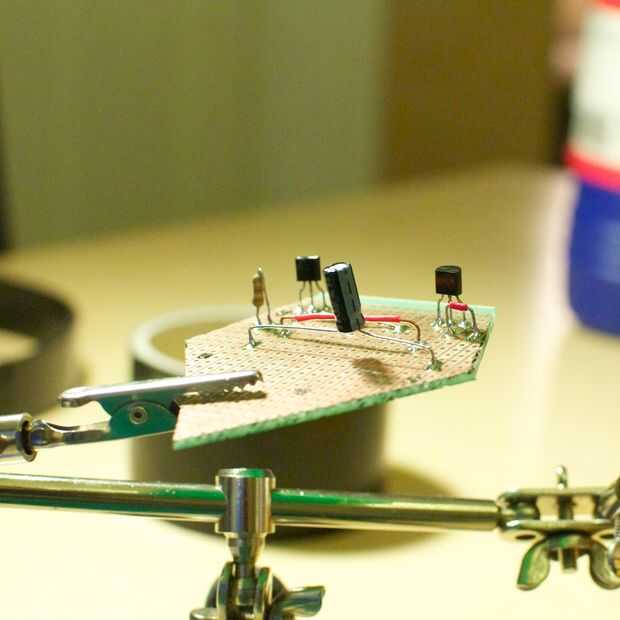

Cuadro 4: Si desea que los componentes en el interior de la flor, como yo lo hice, doblar los cables de componentes en un ángulo recto, por lo que los conductores será por encima de los cables de cobre al soldado.

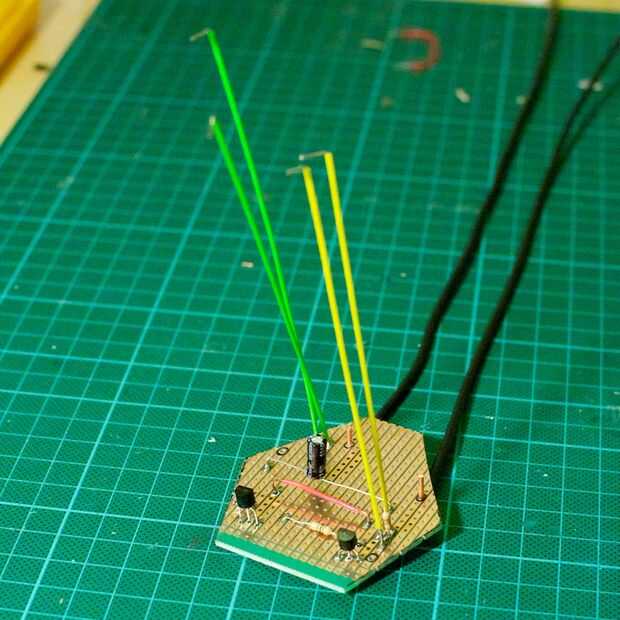

Cuadro 5: Conecte el vástago. Cortar dos cables de 25 cm (10") de alambre eléctrico sólido kern y soldarlos en el lugar apropiado en el tablero. En la foto, los cables se sueldan en el lado equivocado de la Junta. Esto cambió más adelante, pero no hacer una foto de ella...

Terminar con soldar los cables de puente que el estambre de la flor.
