Hacer que un controlador solar recargable xbox 360. (2 / 6 paso)

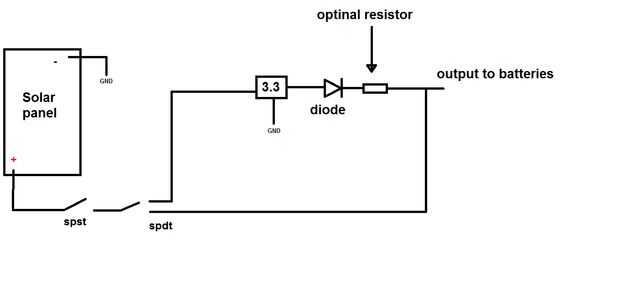

Paso 2: El esquema.

Bien, así que permite habla de lo que vemos aquí. primero apagado, me gustaría explicar la función del interruptor de spdt, este interruptor tiene dos posiciones, una posistion permite 5 volts para el regulador de 3.3 tensión (ajustar la tensión de acuerdo con las calificaciones de su batería), que posición debe usarse para cargar las baterías en el sol y la otra posición es lo que gusta llamar un bypass , simplemente omite el regulador y va directamente a las baterías, esta posición no se debe utilizar luz directa del sol porque los 5 voltios se van directamente a las baterías que en algunos casos pueden no ser buena. Este positons permite que las baterías a cargar en una habitación bien iluminada, donde no habrá tanta tensión de salida. Por ejemplo que posiblemente puede cargar las baterías mientras que en la iluminación normal de su hogar, mis salidas panel dos a 3 voltios cuando condiciones normales de iluminación que es perfecto para un sol no directo luz chagre, recomiendo probar las diferentes salidas antes de poner todo junto. realmente no es necesario el spdt pero me gusta porque ofrece un poco de variedad. Ahora me explico la función de diodos, desempeña un papel muy importante, no deja las baterías de la descarga en el panel solar que podría ser perjudicial para el panel, supongo que podría ir con hacia fuera pero yo recomiendo usar uno. Ahora que me explique la resistencia (me di cuenta de escribe mal en el esquema lo siento sobre eso), la resistencia no pudo ser necesaria en tu caso, pero me sentí era necesario porque las baterías en serie son 2,4 voltios (1.2 por ellos mismos) y quería llegar lo más cerca que pude a esa categoría y con la resistencia trajo el voltaje hasta 2,7 voltios que es casi perfecto. por lo tanto la resistencia cayó 3.3 a 2.7. La resistencia no pudo ser necesaria en su caso, todo depende de tus calificaciones de batería que usted debe saber antes de empezar esto.
