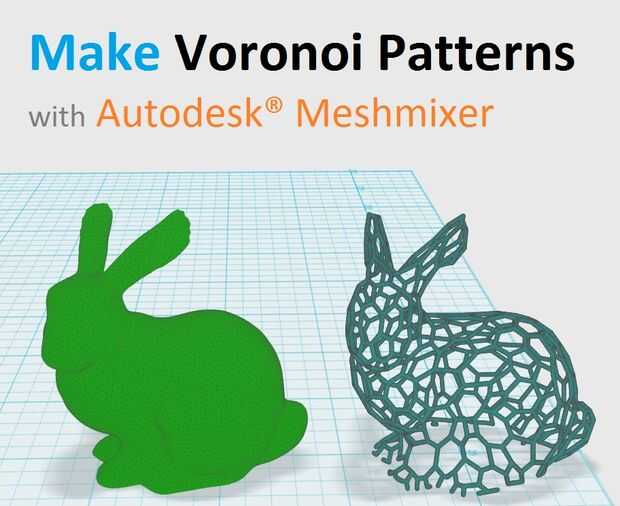

Hacer patrones de Voronoi para imprimir 3D con Autodesk® Meshmixer

Patrones de Voronoi hacen modelos mirando interesantes, orgánicos. Añadir un patrón Voronoi a cualquiera. Modelo STL o 3D que importará en Autodesk Meshmixer reducción de polígonos y aplicando el patrón [doble bordes]. Leer más sobre diagramas de Voronoi en Wikipedia. Descargar Meshmixer gratis aquí.

* Ver todos los pasos para el tiro de pantalla de instrucciones *

Ver más ejemplos de impresión en el Instructable anterior: "Little Dipper" SLA/DLP 3D impresora.

Introducción
Patrones de Voronoi consisten en líneas que unen puntos que son los centros de los círculos que se intersecan con triángulo de malla del modelo para crear un tubo como la estructura reemplazando los polígonos originales. Leer más aquí: (wiki) triangulación de Delaunay. Disculpas de antemano si he imponerme el concepto. Asistentes de matemáticas, no dude en comentar :)

Estos patrones pueden proporcionar secciones horizontales constante para sectores que podrían ser útil cuando se usa SLA / impresoras 3D de resina. Modelos de Voronoi pueden imprimir bien en la mayoría de las impresoras 3D de filamento fundido.

Paso 1: Importar el modelo y reducir polígonos

1) modelo importación Meshmixer [icono de importación] o [archivo] > [importar]
2) seleccionar todo modelo de teclado Ctrl + a o utilizar la herramienta [select] para haga clic y arrastre ciertas partes que desea editar.
3) haga clic en [Modificar] > [reducir] (aparece menú en parte superior después de seleccionar).
4) aumentar el control deslizante porcentaje o cambiar gota abajo triángulo inferior / polígono cuenta. Menos resultado de polígonos en aberturas más grandes en el modelo final. Puede ayudar a tratar una cuenta muy baja de polígono.
5) haga clic en [Aceptar].

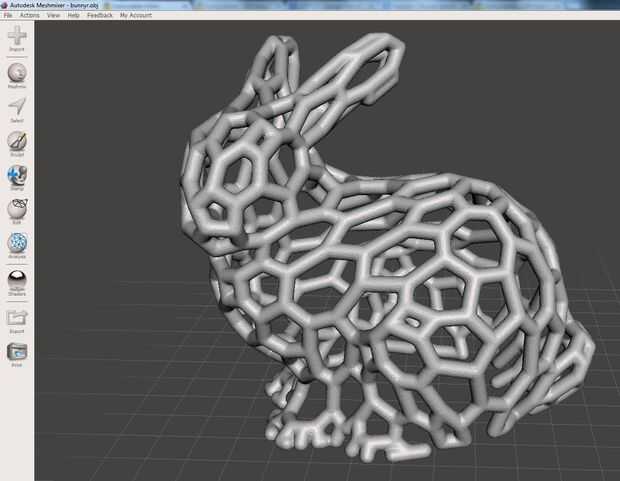

Paso 2: Aplicar y modificar el patrón

1) icono de menú haga clic en [Modificar] > [hacer patrón]
2) cambiar la primera gota hasta bordes doble [doble bordes] (patrón de uso exterior solamente) o [malla + Delaunay] (genera el patrón dentro de modelo). Cambiar [elemento dimensiones] hará que tubos más gruesos o más estrechos.
3) para guardar modelo: archivo > Exportar. STL

* Ajustes cierto patrón requieran uso intensivo de la CPU.

* Después de hacer clic en aceptar, puede que desee reducir ligeramente los nueva malla de polígonos 3D más fácil impresión o importación en otros programas.

Este Instructable es actualmente entró en concurso de impresión 3D por 3dhubs.
Si te gusta, vota por este instructable en la esquina superior derecha.

Comentar y disfrutar!
¡ Gracias!
-Marshall P.
ProtoBuilds.com Modelo de crédito:

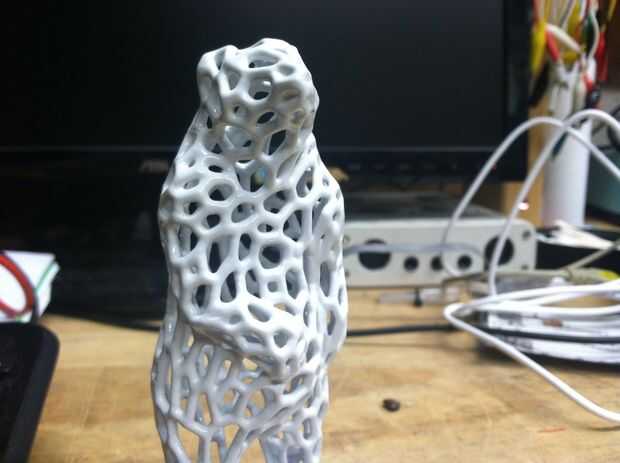

Voronoi no oso en Thingiverse, modificado para este Instructable.

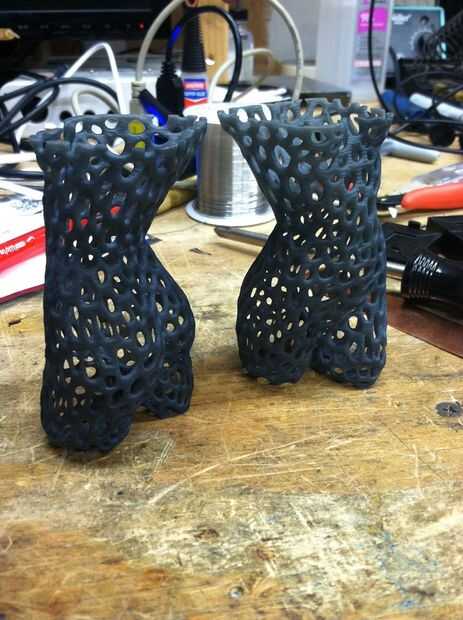

Cuerpo de Voronoi en Thingiverse

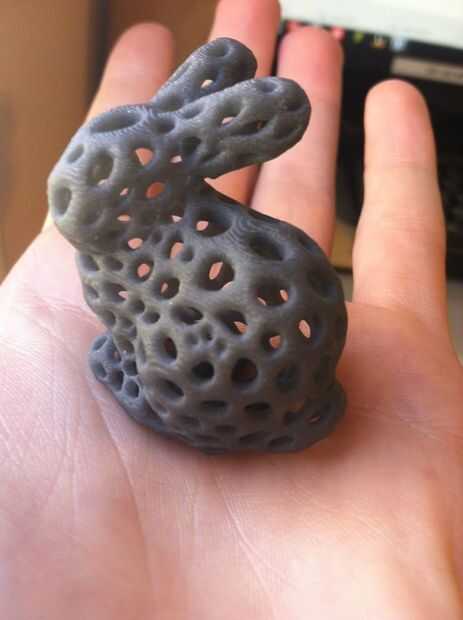

Conejito de Voronoi no pre-cargado con Meshmixer, modificado para este Instructable.
