Hacer mapas batimétricos de corte por láser (1 / 4 paso)

Paso 1: Generación de vectores para corte

El primer paso es obtener datos para generar vectores que representan la geografía de la zona que nos interesa. Esto eventualmente se alimenta en el cortador del laser y utilizado para cortar la madera contrachapada en las formas que tenemos.

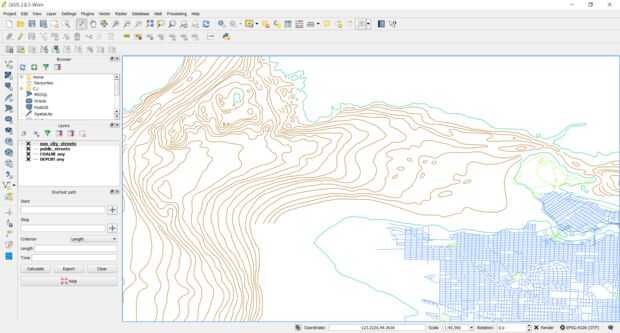

Este mapa en particular fue creado usando una combinación de datos de múltiples fuentes. Se obtuvieron los datos batimétricos de pesca y océanos de Canadá y los datos de la ciudad de Open Street Map. Para trabajar con estos datos, importado con qgis. Dentro de este programa, tenemos la capacidad para combinar los datos geográficos en una sola imagen y exportar a DXF.

Para crear los contornos submarinos, utilicé la capa batimétrica que proporciona contornos a intervalos de 10m. Esto era demasiado fino para mí - sería corte por láser mucho más que la media hoja de madera contrachapada que tenía! Por lo tanto separado los contornos que en 50m, 100m y 150m en su propia capa. Esto daría los vectores para cortar la madera contrachapada. Los contornos restantes se utilizarían para grabar la madera contrachapada. Esto puede hacerse en qgis usando select expresión. Algunas expresiones útiles son:

"VALDCO" es 50 - seleccionarlos contornos a 50m (sustituir por 100, 150 etc.)

' "VALDCO" % 50 es 0 - seleccionar todos los contornos tienen una profundidad que es un múltiplo de 50

Quería asegurarse de que los componentes de la tierra del mapa tenían una cantidad similar de complejidad. He optado a trazar sólo las carreteras principales de Vancouver. He encontrado que la calidad de los datos que te dan mapas de calle abierta es bastante pobre. Mayoría de los caminos era realmente compuesta por vectores muy pequeño que coincidieron con los demás, esta hecho para corte por láser realmente lenta y un final pobre. Pasé mucho tiempo ordenando los vectores en Inkscape para líneas de tiempo continuo. También quité un montón de datos manualmente. No sé si hay una gran forma automatizada de hacer esto - era la parte más desperdiciador de tiempo del proyecto. Le recomiendo encontrar datos de otra fuente próxima vez; la ciudad de Vancouver parece publicar datos de mejor calidad en su Catálogo de datos open.
