Paso 7: Ajustar circuitos probador de conductividad
Piezas necesarias:
1 Temporizador 555 IC
2 pinzas para la ropa
1 vaso de precipitados de 250 ml
Encajar piezas de circuitos:
1 rejilla base (11 "x 7,7") # 6SC BG
¿1 ocho pines toma IC # 6SC? U8
0.02uF condensador # 6SC C1
1 resistencia variable #6SC RV
1 silbato Chip # 6SC WC
1 4,5 voltios Batería titular 6SC # B3
1 Deslice el interruptor S1 # 6SC
Jumper Wire 18"(negro) # 6SC J1
Puente alambre 18"(rojo) # 6SC J2
1 solo Conductor rápido # 6SC 01
5 el conductor con 2 broches de presión # 6SC 02
2 conductor con 3 broches de presión # 6SC 03
2 conductor con 4 broches de presión # 6SC 04
1 conductor con 5 broches de presión # 6SC 05
2 conductor con 6 broches de presión # 6SC 05

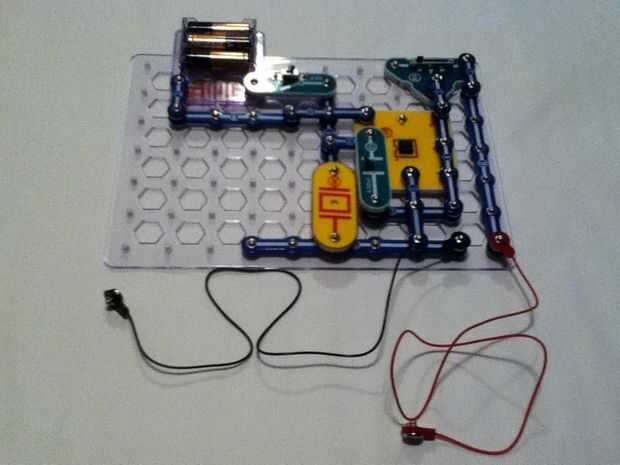

Construya el circuito mostrado en la primera foto. Puedes diseñar tus propios circuitos de presión descargando el diseñador de circuitos Snap desde esta página web: http://www.snapcircuits.net/learning_center/designer

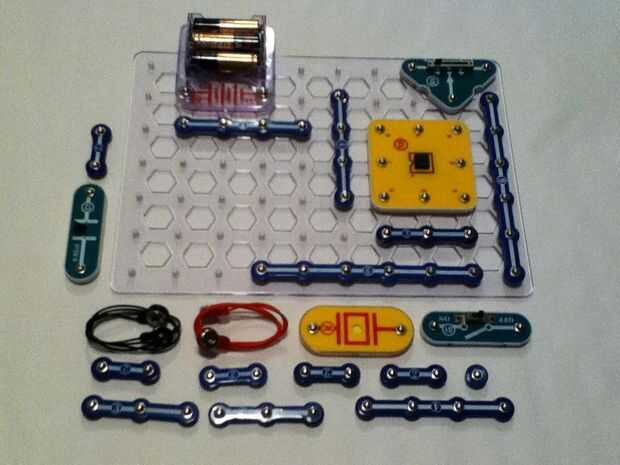

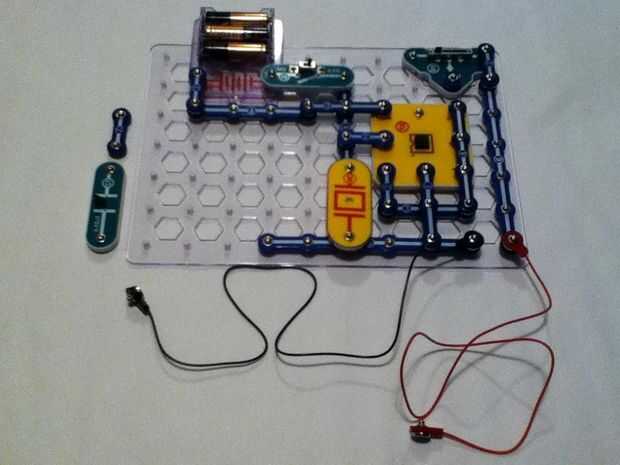

Las siguientes tres fotos son la construcción paso a paso.
Una vez construido el circuito, use una pinza para sujetar el extremo del cable puente rojo (que no está conectado al circuito de 555) a un lado del vaso. El cierre debe alcanzar hasta el fondo del vaso. Utilice la segunda pinza para sujetar el extremo del puente cable negro (que no está conectado al circuito de 555) al otro lado del vaso con la presión contra el lado del vaso y hasta el fondo.
Ahora puede probar la conductividad de diferentes soluciones. Encienda el interruptor (S1). Ningún sonido se escuchará en el altavoz piezoeléctrico WC (silbato de Chip). Vierta lentamente la solución en la taza hasta el nivel del líquido alcanza el encaje rojo y negro de los cables de puente dentro de la taza. Esto cerrará el circuito del circuito 555 prueba y usted escuchará un tono en el altavoz (WC). Cuando haya terminado, enjuague el vaso y los broches de presión con agua destilada.
Primera prueba: precipitación
En esta demostración, probar la conductividad de la precipitación. Realmente se derritió nieve que recopilé en una botella limpia, pero se puede utilizar agua de lluvia.
Por alguna razón no pude incrustar el video así que haga clic en este enlace para ver el video: http://vimeo.com/71832853Segunda prueba: agua del grifo
En esta demostración, probar la conductividad del agua ordinaria del grifo del fregadero de la cocina.
Haga clic en este enlace para ver el video: http://vimeo.com/71832949
Tercera prueba: agua destilada
Historia divertida. Planeé demostrar que el agua destilada no conduce electricidad. Fui a una farmacia especializada en fórmulas magistrales para preguntar si vendían agua destilada en volúmenes más pequeños que 1 galón (3,7854 L). No, así que le pregunté si lo habían agua destilada en su laboratorio y la tecnología de farmacia fue suficiente para proporcionarme unos 100 ml de agua destilada. Y sin más preámbulos, aquí está la prueba del agua destilada:
Haga clic en este enlace para ver el video: http://vimeo.com/71831543
Así que no debería haber sucedido! Puesto que el agua destilada no conduce la electricidad, no oirá nada del altavoz piezoeléctrico.
Para este artículo, quería demostrar primero que el agua destilada no conducir la electricidad y luego añadir algunos gramos de sal de mesa (NaCL). Cuando la sal se disuelve en agua separa en cationes de sodio (Na +) y aniones cloruro (Cl-). Falta un electrón, el ion sodio tiene carga positiva y el ion cloruro tiene un electrón extra, tiene una carga negativa. Los opuestos se atraen. Los cationes sodio (NA +) son atraídos por el cierre negro que está conectado con el lado negativo de la batería. Los aniones cloruro (Cl-) son atraídos por el cierre rojo que está conectado con el lado positivo de la batería. Esto forma un camino conductor entre los dos broches de presión. Electrones fluyen en el agua desde el lado negativo de la batería mediante el cierre negro y se sienten atraídos por los iones de sodio. Los iones de sodio pasan los electrones a los iones cloruro que luego para el cierre rojo conectado al lado positivo de la batería. Con el circuito cerrado, escuchará un tono en el altavoz piezoeléctrico.
Hay algunas razones por qué falló el experimento con el agua destilada. El vaso y broches de presión pueden no haber sido limpiamos. Pudo haber contaminantes en la botella de jarabe para la tos. La tecnología de farmacia puede me han dado agua de golpecito ordinaria por error. De todas formas, me decidí a construir mi propia vajilla de laboratorio de destilación y probarlo cuando soy capaz de generar mi propia agua destilada agua (ver última foto)
Usted probablemente reconoce algunos de los elementos de la imagen como el vaso de precipitados de 250 ml, el stand de set anillo Erector y la lámpara de alcohol y soporte de este Instructable:
La pipeta y chip clip (no forma parte del aparato) son el paso de bricolaje vajilla de laboratorio de titulación anterior. El frasco es un fondo plano matraz de Florencia de 250 ml. El corcho es de una botella de Champagne (técnicamente una botella de vino espumoso). El conector cortesía http://dynalon.com/de tubería en forma de Y. El tubo de goma es de un estetoscopio. El cono de plástico es un plantador plástico cónico. Los guijarros de la plata son cortesía de Lab de armadura (son granos térmicos al agua en baños de laboratorio: http://www.labarmor.com/lab-armor-beads-for-lab-water-baths/).
