Hacer I2C LCD de Seedstudio monitor trabajo con un Arduino viejo (1 / 2 paso)

Paso 1: Remendar los pasadores de I2C

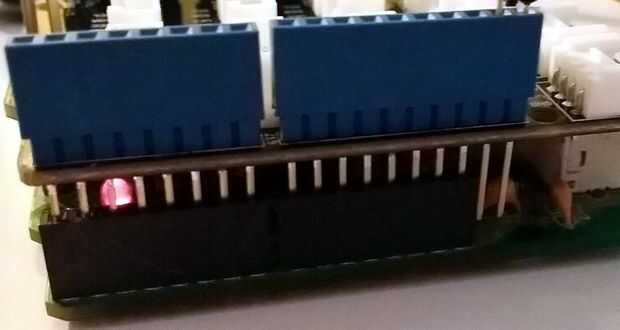

Como se puede ver en la foto, el escudo tiene 2 pins que no conectan con nada en mi placa vieja (hay más 2 "pernos sueltos" en el otro lado, pero no están relacionado con I2C).

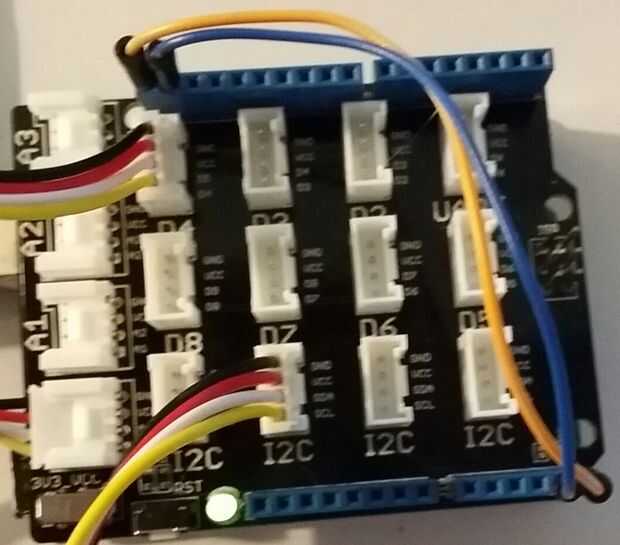

La solución es conectar estos pines (scl y sda) A4 y A5 (ver foto).

Ahora usted puede utilizar el monitor - pero sólo en la energía del USB: no importa si es conectar una PC o una toma de corriente, alimentación debe provenir de USB.

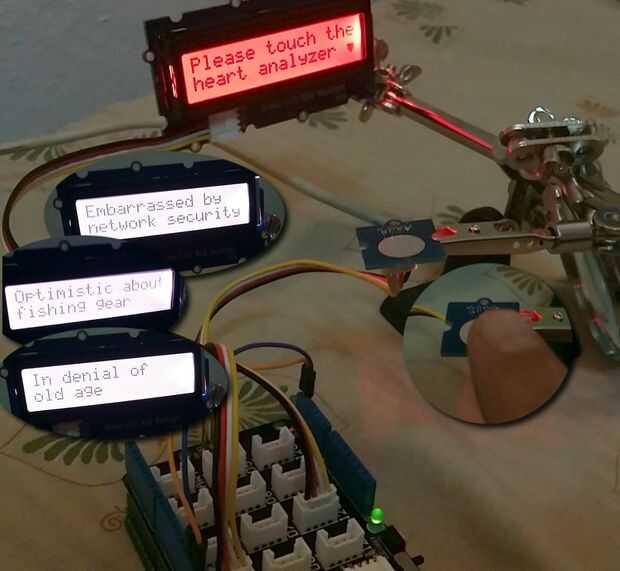

En este punto, ya puede tratar de un simple dibujo como mi "Analizador de corazón" (ver foto) como la energía viene del USB. Una vez que se cambia a energía de la batería, desaparece el texto, aunque todavía se pueden ver cambios de color de luz de fondo (por eso "analizador de corazón" es buena para mostrar el problema).

Tenga en cuenta que en los tableros antiguos como freeduino, tienes un jumper selector de potencia manual (usted puede ver en la foto en el paso anterior), lo que significa que usted necesita quitar el escudo de Grove cada vez que desea cambiar el modem, pero no importa que - la cosa simplemente no funciona con pilas.

Pasos se muestra cómo solucionar este problema (como prometió).
