Hacer humbuckers de la guitarra conmutable a solo bobinas (4 / 5 paso)

Paso 4: Adición de interruptor de control

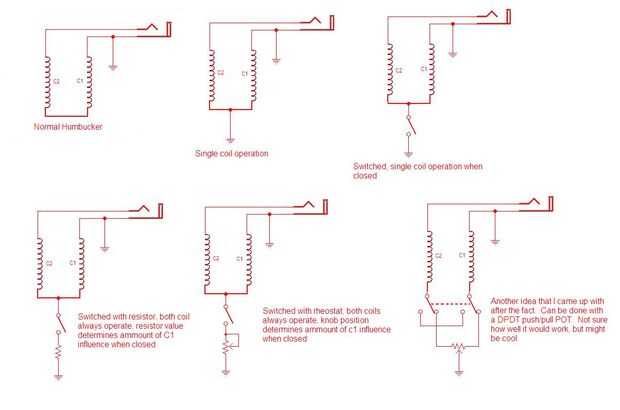

Ahora que ya tenemos el nuevo cable conectado a las pastillas que tenemos que decidir qué hacer con él!  En mi caso, decidí poner un interruptor para alternar entre los modos simple/doble bobina.  Pongo los esquemas en este paso, así como para mayor comodidad.  Como se puede ver, una vez que tenemos este nuevo cable instalado fácilmente podemos implementar cualquiera de las opciones que he dibujado aquí (excepto la última que fue una idea posterior.)

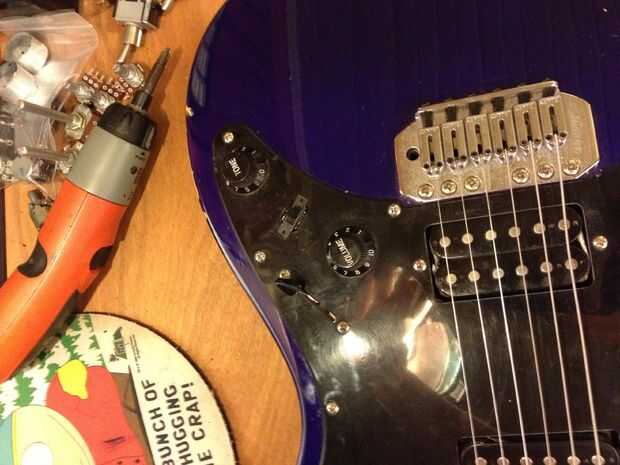

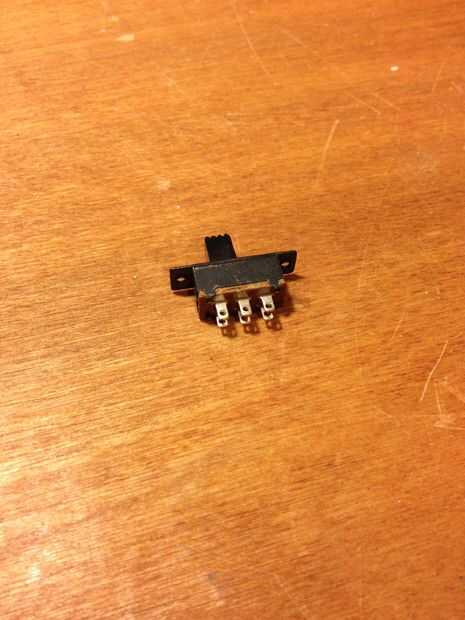

Si tu suerte no lo suficiente como para ser sustituir un recipiente existente con un pote de vaivén, a continuación, tendrá que encontrar un lugar para instalar su nuevo switch o una maceta nueva.  Usted tendrá que cuidadosamente el agujero y poner en su lugar.  Usé un poco cambiar de diapositiva que necesitan un orificio rectangular, así que corte hacia fuera con una dremel.

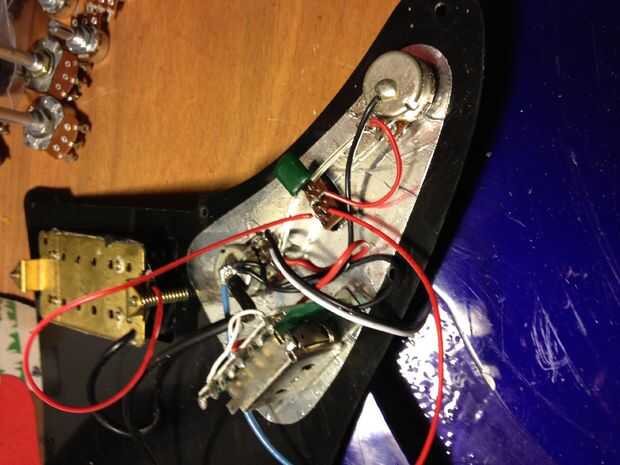

Si sólo estás añadiendo un interruptor como lo hice, entonces todo lo que queda por hacer es Conecte el alambre nuevo de la camioneta a un lado del interruptor y un cable desde el otro lado del interruptor a tierra.  Mi conmutador es un tipo DPDT para que ambos de mis pastillas puedo conectar de esta manera.  Yo había considerado 2 interruptores que podía cambiarlas independientemente, sino me falta el espacio dentro de la cavidad de mi guitarra.

Eso es todo! Os animo a explorar algunas de las otras opciones en los dibujos esquemáticos aunque.  Incluso puede ser una gran idea que echaba de menos!
