Paso 1: Grabado de placas de circuito impreso
Para producir placas de circuito impreso en casa utilizo el método de transferencia de tóner. En el pasado que he utilizado un papel brillante de la foto, sin embargo he encontrado que sencillo (y barato) papel de revista es el medio más eficaz para transferir el toner a la placa de cobre revestida. Tengo impresora láser Samsung ML-1740 bastante viejo que uso que funciona bastante bien. Al alimentar el papel de la revista en la impresora es mucho más fácil si se coloca encima de un estándar de la hoja de papel de impresión normal.

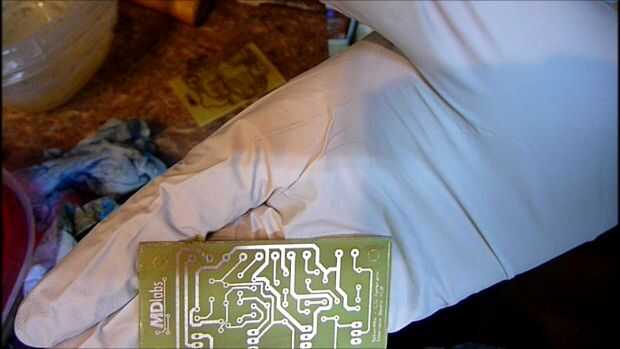

Corte a la medida, limpiar con una almohadilla de scotchbrite y luego con acetona para preparar placas de circuito impreso. Asegúrese de usar algún tipo de guantes de goma, como los aceites de los dedos va a arruinar más probable es que la transferencia. Cuando las juntas están preparadas, cortar los circuitos impresos a tamaño, coloque sobre la placa de cobre y cinta. He encontrado, al menos con mi máquina, que por lo menos en las dos primeras pasadas el papel puede moverse (posiblemente no es el caso con una laminadora más caro). Yo tengo uno de los laminadores de vaca barato $19 púrpura de Costco, que funciona bien, pero tengo que correr las tablas a través de 7 - 10 veces para obtener una buena transferencia. Coloque las placas en agua (o ejecutar bajo el grifo) para quitar el papel de revista. He encontrado que es muy fácil de quitar el papel, y los rastros hacia fuera perfecto casi cada vez.

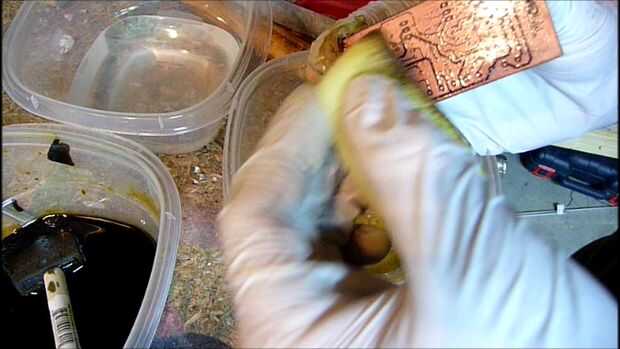

Con el toner transferido a las juntas, prepare una pequeña esponja que se usan con una pequeña cantidad de cloruro férrico para grabado las tablas (si se usa algo más por todos los medios ir para él). Puede alcanzar los necesarios productos químicos de su RadioShack local. Me gustaria trabajar en un contenedor desechable de Rubbermaid y asegúrese de usar guantes de goma. Sature una esponja pequeña con una pequeña cantidad de cloruro férrico. Frote suavemente la esponja hacia adelante y hacia atrás sobre el tablero, y dentro de unos 5 minutos el tablero debe ser grabado. Enjuague los tableros acabados con agua y luego limpie el tóner restante con acetona.

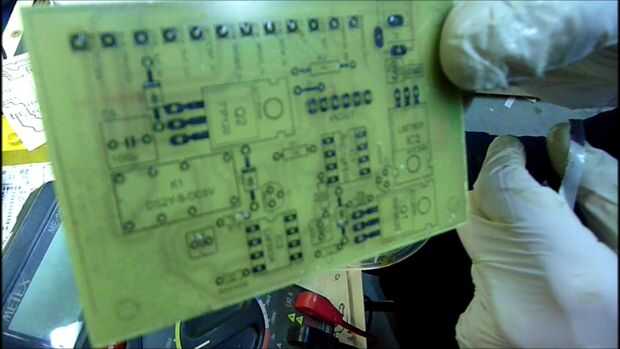

Ahora puede opcionalmente añadir la capa de serigrafía a las juntas si quieres. Usted sería simplemente imprimir una imagen reflejada en el archivo de eagle (o utilice el pdf que ya está). Puede transferir el toner a la fibra de vidrio y retire el papel de la revista bajo el agua.
