Hacer curso de condensador Variable (1 / 5 paso)

Paso 1: Crear e imprimir las piezas necesitadas.

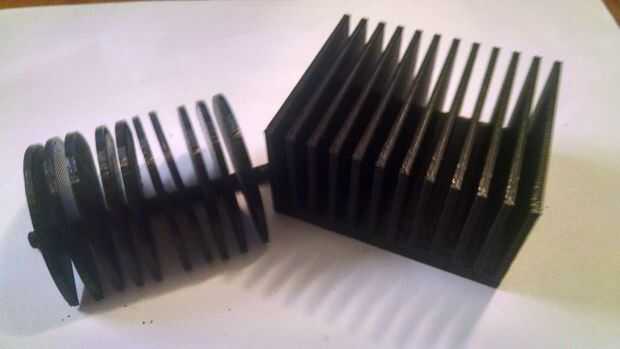

El primer paso en este instructable requiere las piezas necesarias para el estator, las placas y el tallo. En mi caso, diseñé las piezas en inventor de autodesk y 3D más adelante les imprime. El diseño de sus piezas, primero debe considerar el estator (el objeto a la derecha en el cuadro descrito anteriormente). Esta será la base de todas las mediciones que usted decide. El estator consta de un bloque con varios prismas rectangulares cortadas en él. Estos prismas deben ser capaz de encajar las placas (objeto de la izquierda) entre ellos a una distancia muy pequeña (1 mm) en ambos lados entre las placas y el rotor. Cuando el diseño de forma amplio y profundo el área de las placas y el rotor es depende de la capacitancia máxima deseada. El área más de la más alta las placas que la capacitancia puede ser. Mis placas fueron diseñadas para ser semi círculos con un diámetro de 2.54 cm. El número de placas y prismas rectangulares cortadas en el estator también aumenta la capacitancia. Finalmente un tallo necesitan estar diseñados para sostener las placas como se muestra arriba. Utilicé una técnica sencilla de corcho y el agujero pero existen otras opciones como tornillos y pegamento.
