Hacer a tu propio "audiophile" cables de altavoz de calidad! (8 / 10 paso)

Paso 8: Añadir las terminaciones

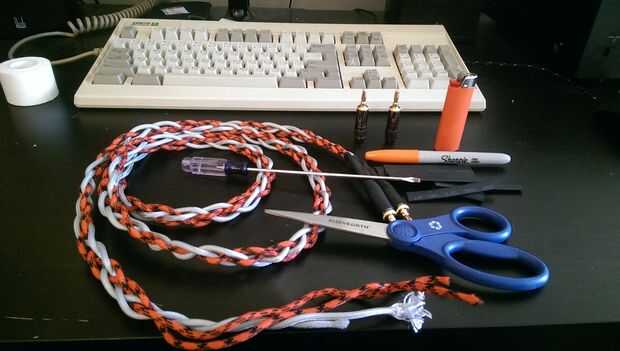

Ahora se reúnen sus terminaciones, los cables de altavoz casi terminado y cualquier herramienta necesaria para conectar sus terminales. Se agregarán los enchufes tipo banana, y el tipo de enchufes de plátano se utilizará sólo requieren un pequeño destornillador de cabeza plana para sujetar.

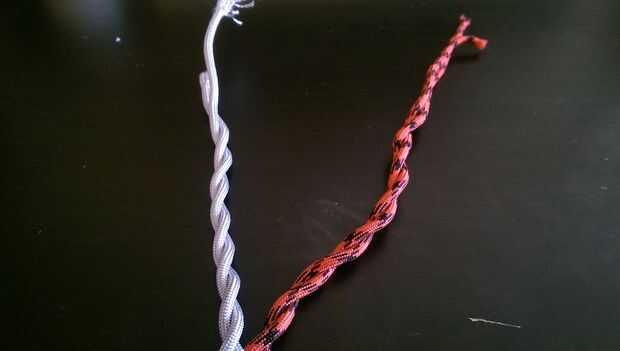

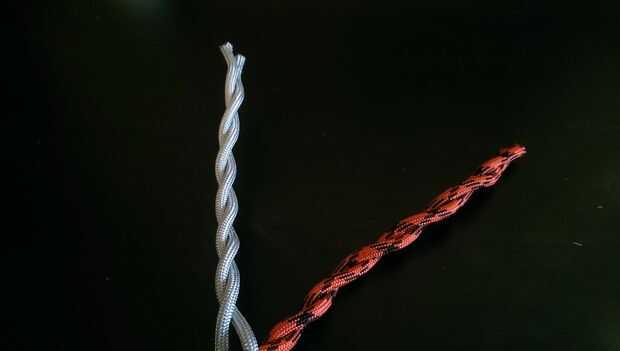

(1) primero gire los extremos de los cables para que los colores que se tuercen juntos como imagen 2. Asegúrese de que estén tan apretados como te gustaría que en el producto acabado.

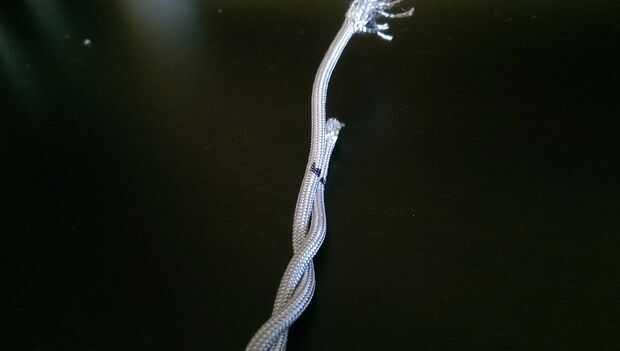

(2) y medir 5' de la donde los cables dividir y marcar el paracord con un marcador. Se trata de cuánto serán los cables en el extremo del cable. Utilice su alicate o tijeras para cortar los cables aquí.

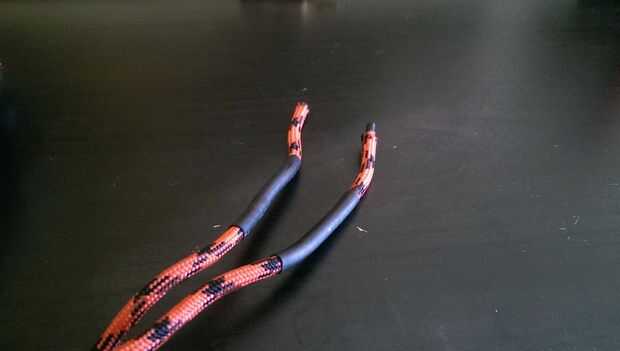

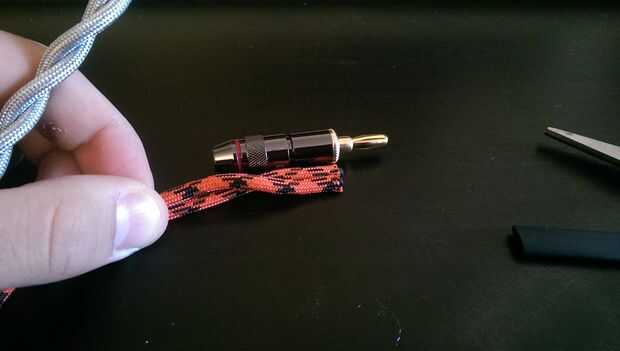

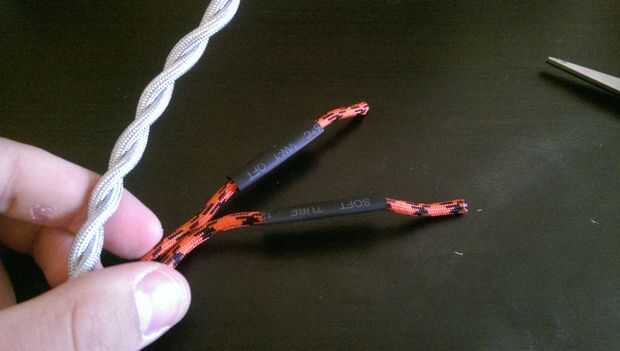

(3) ahora el globo ocular sobre cuánto alambre se consumirá por el enchufe de plátano, marque el paracord en este lugar. luego poner algunos por lo que recorre la tubería del encogimiento del calor de este lugar y reducir hacia abajo. No calentarlo hasta demasiado desea que esto sea un encogimiento suelto.

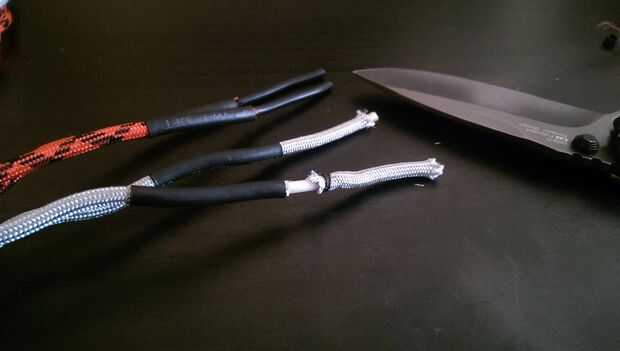

(4) ahora, con su cuchillo de corta a través el paracord y encogimiento del calor de la tubería como en la imagen 8. Tenga cuidado de no cortar a través del aislamiento del cable, ir despacio y con cuidado cuando se hacen estos cortes. Si se hace correctamente, el paracord debe estar perfectamente metido debajo del tubería del encogimiento del calor. Removemos el exceso paracord el extremo del alambre.

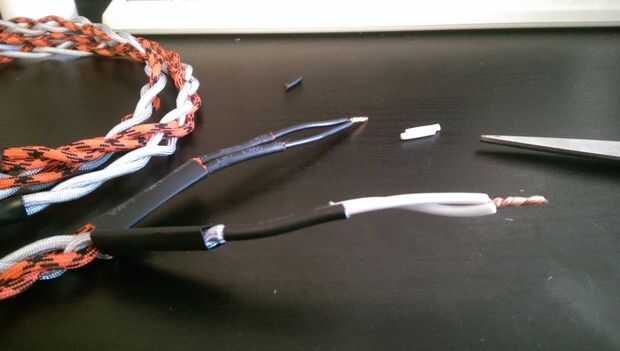

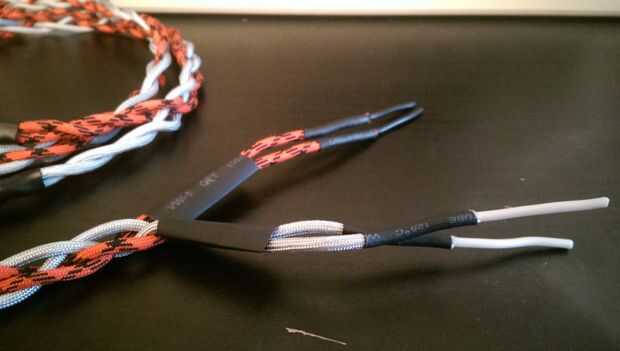

(5) ahora Deslice un trozo mediano de calor retráctil sobre dos cables, no se encoja esto todavía. Luego deslice el ya contraído tubería encogible hacia abajo la longitud del cable de una pulgada o tan para hacer espacio para conectar los terminales. Pele los extremos de los cables y girar juntos.

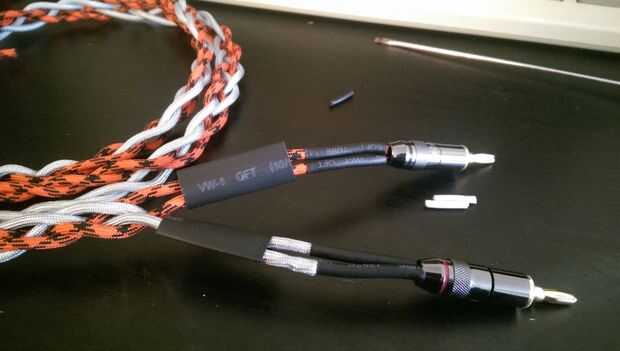

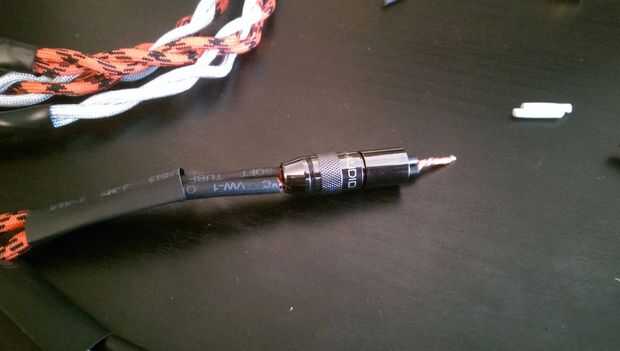

(6) Deslice la cubierta externa de sus terminales tan abajo como sea posible. Luego coloque el resto de su terminal con los cables del trenzado desnudos. Mina simplemente necesaria que apriete un tornillo pequeño grub para mantener los cables en su lugar. Luego atornille sus terminales, asegurándose de que todas las conexiones estén apretadas y seguro. Va a ser difícil solucionar problemas de una vez los cables se terminan doble Compruebe todo ahora.

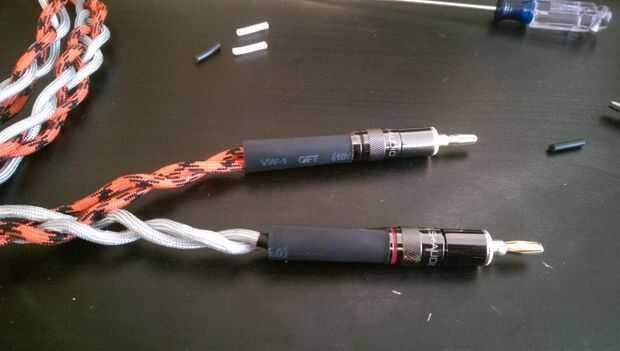

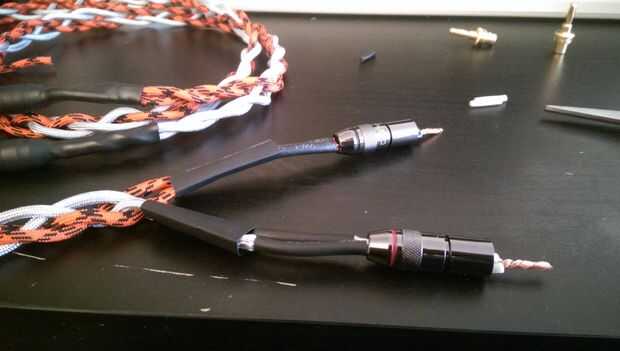

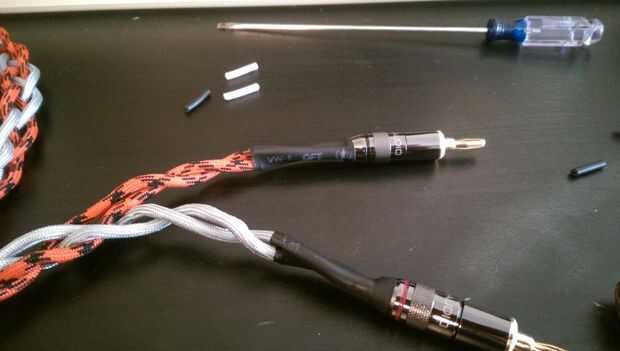

(7) tubería del encogimiento Deslice el calor pequeño y el paracord hasta que se cumple con la base de la terminal. Luego deslice la pieza de tamaño medio de encogimiento de calor hacia arriba y reducirlo. Debería verse como cuadro 16 terminada.

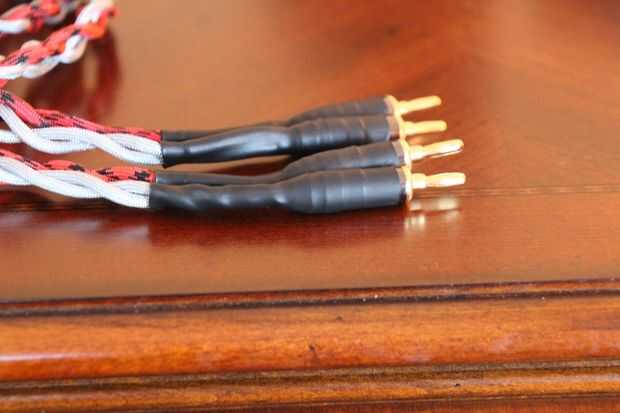

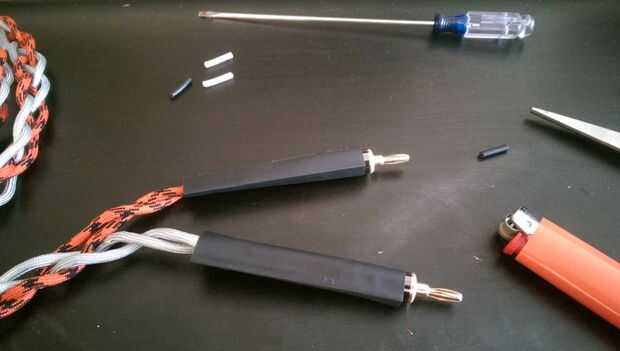

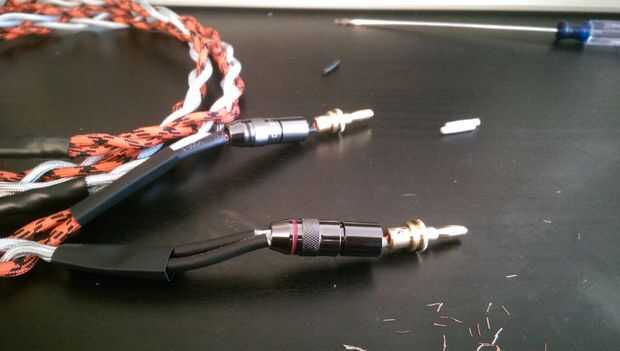

(8) ahora Deslice un pedazo grande del encogimiento del calor de la tubería sobre el conjunto como imagen 17. Utilicé una pieza entera de encogimiento de calor y había reducido alrededor del cuerpo de la clavija de banana y el cables. Haciéndolo de esta manera agregará algún alivio de la tensión en los cables. Asegúrese de que la tubería se reduce totalmente todo el camino. Después de que está terminado debe parecerse a la imagen 18.

(9) Repita estos pasos para todos 8 de los terminales. Te recomiendo torcer los alambres juntos otra vez mientras que la pieza final de calor retráctil está todavía caliente, esto permitirá que mantenga mejor la forma torcida.

Algunos consejos:
-Asegúrese de que la cuchilla está afilada reducirá el riesgo de cortar accidentalmente a través del aislamiento.
-Ir despacio y tener cuidado, si equivocamos y corte un cable tienes que acortar el otro terminal en ese extremo del cable a mantener incluso.
-trate de usar una pistola de calor si tienes acceso a uno, el más ligero puede ser un poco difícil de utilizar sin la fusión el paracord o quema el calor encogen.
-Utilizar las piezas más pequeñas del encogimiento del calor que pueda deslizarse cómodamente sobre los cables para cada paso, esto hará que la terminación más fuerte y menos propensos a romperse con el tiempo.
