Hacer A 120 LED luz (6 / 7 paso)

Paso 6: Cableado y montaje

Partes:

(15) #8 x 1 1/4" tornillos

(2) 1/4 pernos, 1 1/2" de largo

(10) arandelas

(2) 1/4" tuercas de fijación

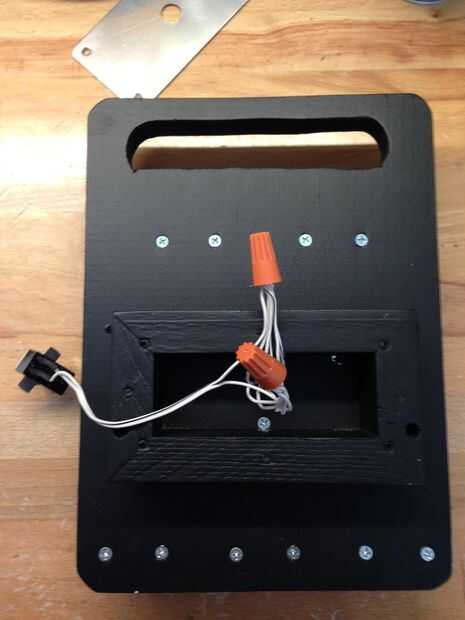

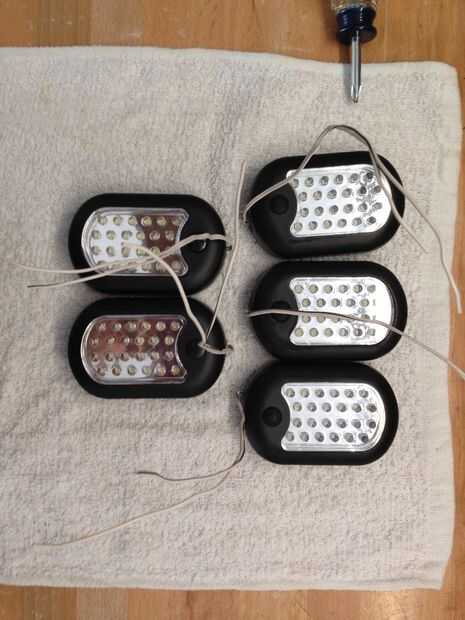

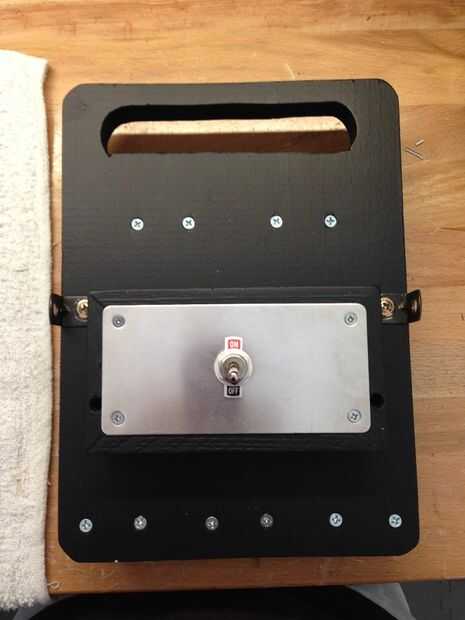

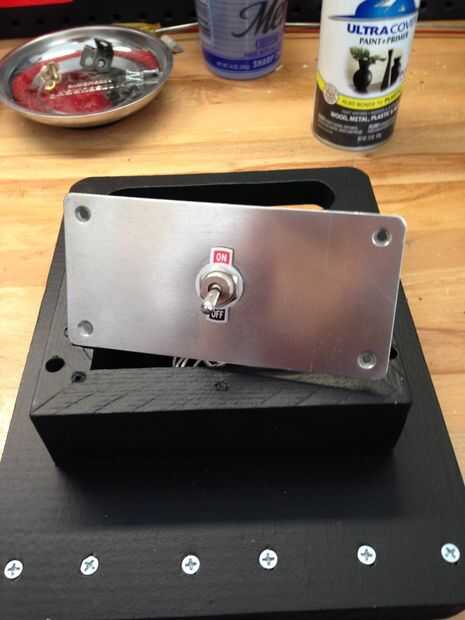

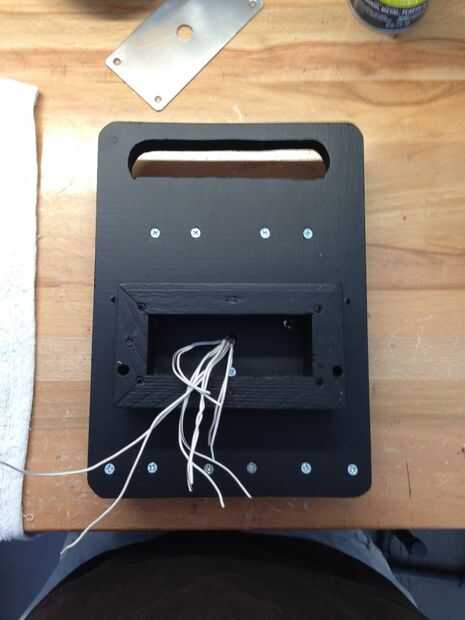

Para montar la luz de trabajo, primero vuelva a montar las luces de LED. Sin embargo, no instale las cubiertas de pila. A continuación, conecte las 5 luces al panel de luz usando el #8 X 1 1/4" tornillos. Los tornillos se sujete a las luces a través de los orificios de la cubierta de la batería. Como adjuntarlos, asegúrese de pasar los alambres a través del agujero en el centro del panel. Una vez que se unen todas las luces, conecte el interruptor en los cables. Todos los cables blancos van en un lado del interruptor, y todos los cables negros van por otro. Ver foto 3. Luego montar el interruptor en el panel de metal y atornille el panel metálico para la caja del interruptor. Ver fotos 4 y 5.

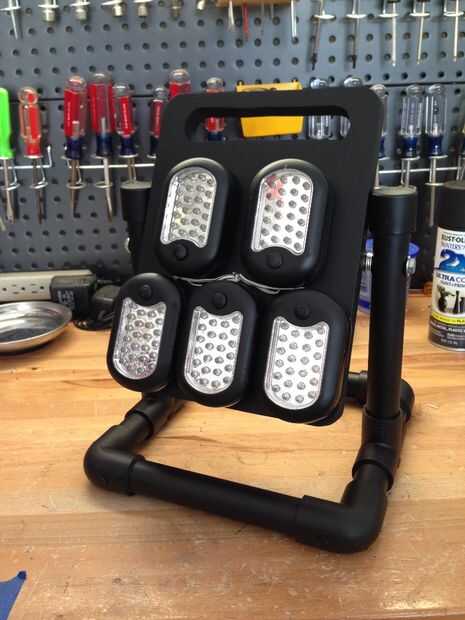

Con los tornillos, fije el panel de luz terminado a la base. Si es necesario, use las arandelas como espaciadores entre la tubería y los soportes en L. luego asegure los pernos con las tuercas. Apriete para que el panel de luz puede todavía ser ajustado.
