Paso 1: Algunos antecedentes información
Audiostrobe funciona mediante la codificación de un de alta frecuencia (hz 19200, aparentemente) señal en la reproducción de audio. La mayoría de los seres humanos no pueden oír, pero un decodificador de tono puede detectar la señal y energizar el LED cuando está presente. No estoy seguro si los decodificadores comerciales son este simples; tal vez hay datos adicionales que envió con la corriente, tal vez como una línea de datos serie, sólo en audio. Me sorprendió gratamente encontrar que algunos software tiene control de brillo construido en, y funciona con este circuito. Después de leer el datasheet del decodificador de tono, estoy desorientado en cuanto a por qué. El decodificador es un simple interruptor; Si el tono está presente, se conecta el LED a tierra, con la no regulación de corriente o voltaje. Lo único que puedo pensar es que el software utiliza PWM para controlar los LEDs. En cualquier caso, este circuito funciona.
MagicJim comentó que tiene dos circuitos, uno para cada ojo. Aunque disímiles estímulos auditivos funcionan bien, como en sonidos binaurales y otras técnicas que se ocupan de los dos hemisferios del cerebro, que he visto no hay estudios que muestran beneficios para separar los estímulos para el ojo izquierdo y derecho. En cualquier caso, estaba más interesado en tener bancos de LED seleccionables en ver cómo masiva una migraña me podrian dar yo al estimular cada ojo por separado, así que ambos ojos se sincronizan.
La unidad de decodificador funciona apagado de una batería de 9V. Debido a la ineficacia de los reguladores de voltaje lineal, combinada con la baja capacidad de las baterías de 9V, no espere que la duración de la batería a ser fenomenal. Originalmente planeaba usar el circuito de MintyBoost a la energía de dos baterías de AA. No tengo las piezas en mano, sin embargo, y no tenía ganas de esperando piezas llegar. Que no he usado el dispositivo de tiempo suficiente para obtener los datos de la vida de batería real, y en cualquier caso, he estado usando pilas que tenía después de cambiar los de mi detectores de humo, por lo que no precisa de todos modos. Si resulta que esa batería es una mierda, yo puedo rediseñar el circuito para incluir la MintyBoost.

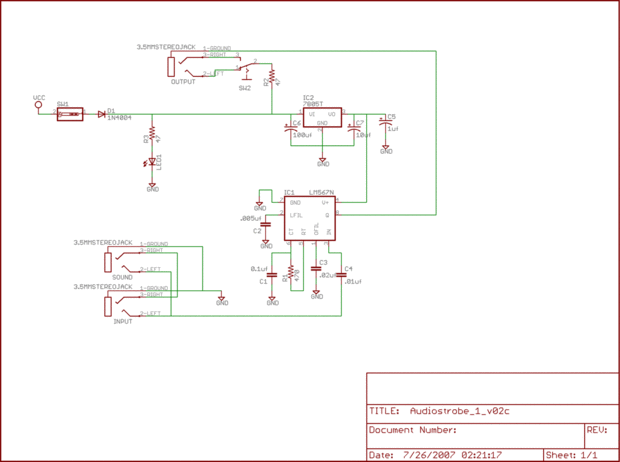

He hecho algunos cambios al circuito original. He añadido algunas tapas de protección de ondulación para el 7805. Son probablemente innecesarios ya que estamos usando una batería. Había planeado tener un DC jack con contactos que se rompió cuando se inserta un enchufe. Así funcionaría en las baterías hasta que metido en una fuente, momento en el que le cambiará automáticamente a la línea de suministro. Había desechado porque había demasiados cables va a la unidad como lo fue. Si no son tenerlas en mano, podrá salir de C6 y C7 hacia fuera sin problemas.
También he añadido un diodo para proteger contra la colocación de la pila incorrectamente. He puesto un interruptor SPST para la energía y un interruptor SPDT para elegir entre las líneas de salida. También he añadido un LED indicador de energía y resistencia del acompañamiento. Si no desea que el indicador, LED1 y R3 con seguridad quede hacia fuera.
La entrada de sonido y señal es suministrada por un cable de audio macho a macho. Este cable puede ser conectado a tarjeta de sonido del ordenador si está utilizando software de arrastre, su reproductor de cd si usas cds comerciales, o en la salida de una máquina de luz y sonida. Lo he utilizado con varios paquetes de software de arrastre diferentes y trabajó con todos ellos, pero no he probado con CD ' s o a l & s máquinas. Estaría dispuesto a apostar por ejemplo funciona con cds, Hemisync, pero no prometo nada. Máquinas de L & S, por el contrario, son dudosos. Si a la salida de una señal estándar de Audiostrobe de pantano, debería funcionar bien. Pero si utilizan las características especiales, puede no funcionar.
El cable para las gafas es un cable estándar de audio con un enchufe estéreo de 3,5 mm. Puedes cortar uno de un par de auriculares o cortar un extremo de un cable del remiendo de macho a macho. Recomiendo el cable de conexión, ya que tienden a ser un poco más robusto y pueden manejar un poco más de abuso.
Hay una toma de auriculares incluido en la unidad. La mayoría software de arrastre y cds requieren usar auriculares, en lugar de oradores, durante el uso de los. Originalmente iba a usar un divisor de cable externo, pero decidió que la probabilidad de perderlo y no poder utilizar la unidad era lo suficientemente grande como para justificar el costo extra de $.50 de un jack estéreo adicional.
En lugar de utilizar una batería de 9V snap conector, he añadido algunos contactos de resorte. Yo siempre he odiado conectores snap, y me he roto algunos años. Por desgracia, no pude encontrar ninguna electrónica sacrificio que estaban dispuesto a renunciar a sus contactos, así que tuve que improvisar. Consulte el paso 4 para obtener más información.
Hay numerosos fallos de diseño en mi unidad. Los cristales reales, por ejemplo, se construyeron mientras tenía circuito de MagicJim breadboarded, antes de empezar hacer cambios. Me colocaron un sistema de LEDs en los vasos, cableado ellos y expoxied todo en su lugar, todo el tiempo pensando en lo grande que sería si podría pegar un segundo conjunto de LEDs en los vasos. No, pensé, no quiero un alambre extra colgando. No fue hasta aproximadamente doce segundos al terminar el epoxi de curado que finalmente se me ocurrió que podía ha utilizado al segundo cable de señal a un segundo conjunto de LEDs de alimentación y utilice un SPDT switch para elegir cual usar. Ese cambio lo hizo en el circuito, pero todavía no he construí un nuevo par de gafas.
Hay varios cambios similares que podrían hacer para mejorar esta unidad, pero voy a detallar la construcción del proyecto como lo hice. Sé que la unidad construyó obras, pero no puedo garantizar los cambios que sugiero no romperán. Además, señalando los problemas que me podría ahorrar alguien algún dolor. Al final del instructable te sugieren cambios que siento que son necesarios.
No voy a entrar en atroz detalle en ciertas áreas que ya han sido cubiertos por otros instructables. No voy a hablar del grabado PCB, por ejemplo, porque hay numerosos instructables detallando exactamente eso. Tampoco voy a entrar en gran detalle en cosas tienen gusto de perforar los agujeros para sus gatos y todo eso. Esto es básicamente sólo el contorno de lo que hice, lo que salió mal y lo cambiaría por lo que alguien puede hacer un mejor trabajo en su primer tiempo de lo que hice.
Debo señalar que yo no soy un ingeniero eléctrico, ni sé nada de electrónica (un hecho que probablemente será doloroso claro poco). No sé nada sobre audio, o bien, así que no hacer ninguna reclamación sobre la seguridad de su tarjeta de sonido High-End mientras que el uso de este. En este circuito no hay amplificador, y I've no idea cuánto de un dren coloca en la señal. Es posible que puede causar un desajuste de impedancia, y si es así, su equipo puede ser tostada. Además, no es aislamiento entre el circuito y la entrada de señal de línea. Estás colocando un circuito eléctrico en una caja de metal y enchufarlo al ordenador. Si fuera poco, vas a tener un mal día. Usted ha sido advertido. Si pasa algo malo, no es mi problema. No construir este circuito si usted no puede asumir la responsabilidad de lo que podría suceder. Esa advertencia calamitosa, ha estado usando durante varias semanas, con dos computadoras y un reproductor de cd y no han tenido ningún problema.
¿Ah y por el amor de Dios, si tienes epilepsia o algún trastorno similar inducida por la luz, no una maldita máquina diseñada para el pulso de luz y entonces intentar demandarme, vale?
