Hablan de LinkIt uno tutoriales - #3 a dispositivo externo (3 / 4 paso)

Paso 3: Programa de LinkIt uno

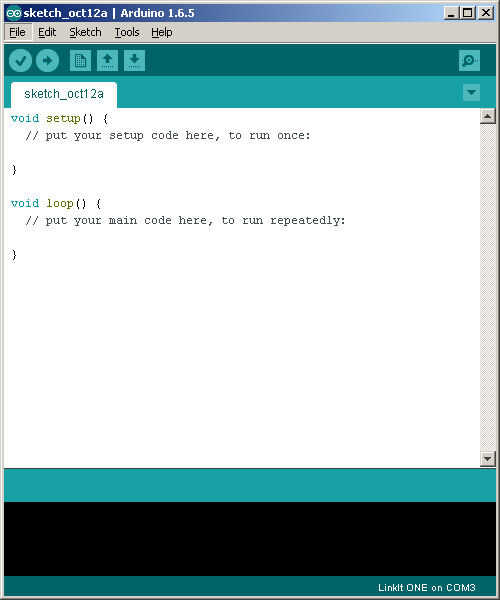

Inicie el IDE de Arduino y asegúrese de que todavía esté configurado como en el primer tutorial.

Para este paso nos va a hacer igual que en el primer tutorial () así que perdonen el copiar/pegar descarado :)

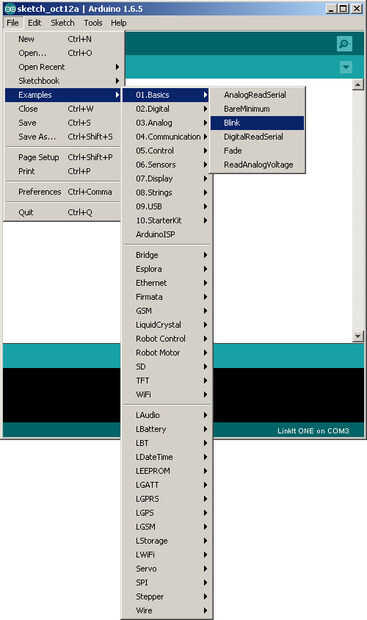

Haga clic en archivo-ejemplos-01.Basics-Blink

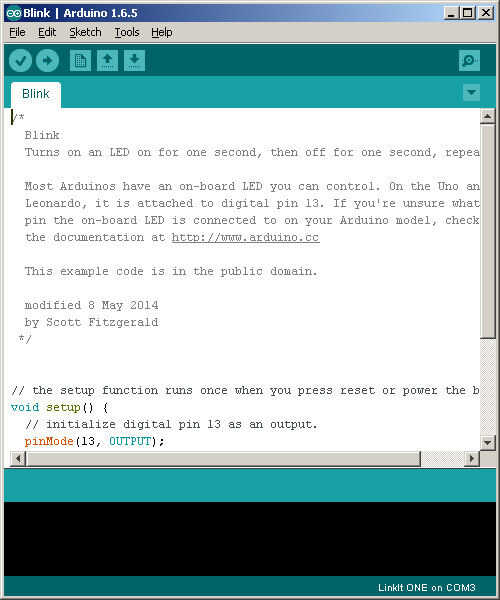

Se abrirá una nueva ventana del IDE (no te me comenzó en aquél!) con el contenido del programa Blink.

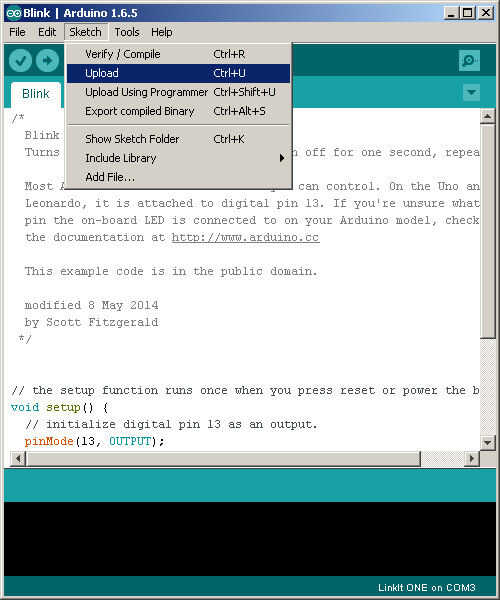

Haga clic en herramientas-Upload y esperar un cortocircuito mientras que hasta todo el texto en la parte inferior de la pantalla se detiene de desplazamiento.

Si todo ha ido que bien debería ver "hacer subir" en el IDE y no mensajes de error.

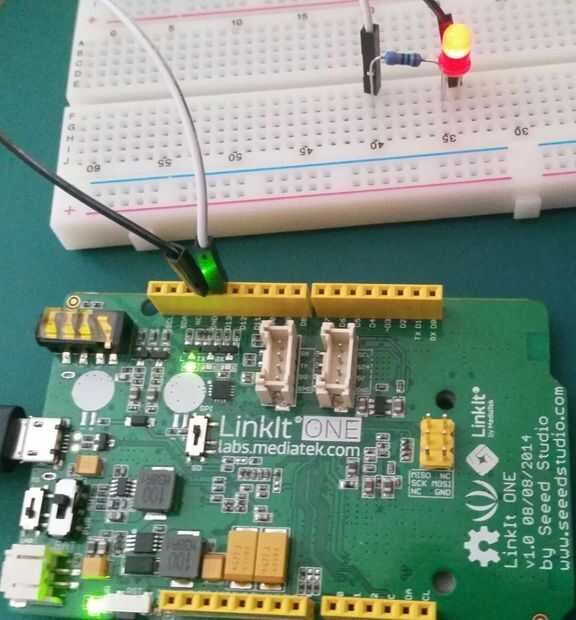

Si nos fijamos en LinkIt una feliz debe estar parpadeando encendido y apagado una vez por segundo. El LED de la placa debe parpadear al mismo tiempo.

Si no parpadea el LED externo hay algunas cosillas que ver:

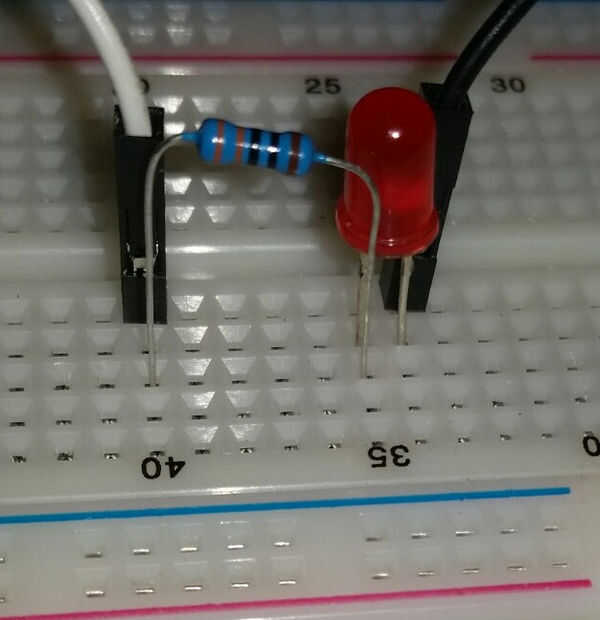

Trate de tomar el LED de la placa, rotando para que las piernas se intercambian y enchufarlo en.
Asegúrese que los cables estén en los agujeros correctos en el tablero un LinkIt (D13 y GND).
D13---resistencia---ánodo del LED (pata larga)---cátodo del LED (pata corta)---tierra.

Si tienes algún mensaje de error aquí, dejarlas en la sección de comentarios abajo y voy a intentar ayudarte.
