Guitarra eléctrica adaptable / proceso de diseño de (7 / 10 paso)

Paso 7: Guitarra alas

III. guitarra alas paso 1: diseño (opcional)

Resumen:
Esta diseñado de una gran oportunidad para cambiar el aspecto de la guitarra con su propio conjunto de alas o se puede utilizar en la plantilla.  Que he proporcionado una imagen que puedes imprimir con el cuerpo y el cuello en él con un esquema muy claro de la forma de paleta de cabezal que estaba en mi cuello y un ligero contorno de las alas que diseñé para referencia.  Imprimir algunas hojas y utilizar esto como una arpillera. Esbozar algunos diseños cool!  Una vez que usted tiene un diseño como usted puede imprimirlo a tamaño completo para utilizar como plantilla de ala. Si es posible, hacer un archivo pdf para cargar en un programa de dibujo o usar el 3D. STP o. IGES archivos y crear su propio diseño en el equipo.  Lo que más le convenga.  Sólo tienes que mantener las formas que mate directamente al cuerpo de la guitarra, el resto es todo lo que puede imaginar!

Guitarra alas paso 2: Cortar y moldear el perfil

Imprimir hacia fuera el montaje alas plantilla y aerosol a 3/4 madera dura (arce).

Corte la forma externa de ambas alas cerca pero no en la línea.

La forma exterior de la arena con una lijadora de banda.  Use taladro lija accesorio para el interior las curvas.

Si su diseño es asimétrico pase esto pero si es simétrico como el mío, palillo doble cinta las dos mitades y comienza a lijar como una unidad.

Mi diseño tiene agujeros en las alas para perforar el interior las esquinas de los agujeros y la sierra entre los orificios para eliminar el material.

Uso de archivos y bloques de lijado limpian los orificios.  Es útil hacer un bloque de lijado con un borde redondeado que puede entrar en las curvas cerradas.  Esta parte no es divertido pero toma su tiempo y hacerlo bien.  Si los orificios están fuera o un poco tambaleante, se destacan como un pulgar dolorido.  La lijadora taladro viene bien centrado estos agujeros y pequeños rincones, consiguió un papel de lija con una espalda pegajosa y envuelto alrededor de una broca.

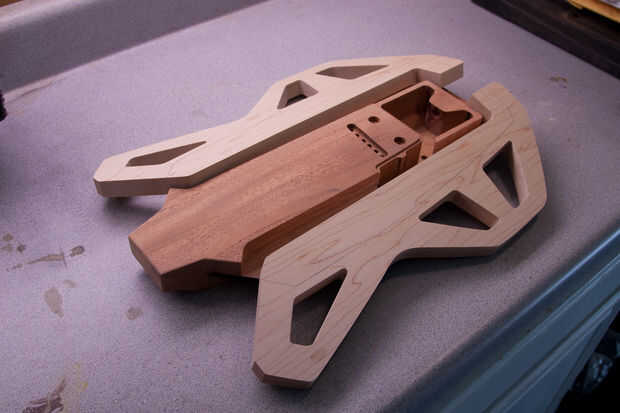

Después de los bordes y agujeros agradables y limpios, separar las dos mitades.

Guitarra alas paso 3: Los agujeros de montaje

Utilice sus abrazaderas de tipo C según sea necesario.

De la parte posterior de la guitarra, colocar las alas en el cuerpo y alinee la línea del ala para ser paralelo a las líneas del cuerpo.  Dale la vuelta a la parte delantera y cinta adhesiva las alas en posición.
Marque los agujeros de fijación en el ala a través de los agujeros en el cuerpo.
Taladro 1/4" a través del agujero y un cajeado de 5/8" hasta una profundidad de 1/4" en las marcas que ha creado.

Guitarra alas paso 4: Configuración del ala

Montar las alas al cuerpo y las alas para quedar al ras con el cuerpo de la arena.
3/4" alas parecen un poco cuadriculadas como ahora así que tenemos que darles alguna forma.  Con las alas aún Unidas, en la parte superior, dibujar un esquema del cuerpo sobre las alas.  El área de las alas debajo del cuerpo que debe seguir siendo plano y no ser contorneada.
Con alguna cinta de 1/2", trace una línea hacia abajo el borde exterior del ala.  Cinta también fuera del área que está debajo del cuerpo que no podemos perfil.  A arena la una sección en el ala entre la parte Intocable y la cinta de 1/2" en el borde.  En la parte posterior puede perfil hasta el borde interno pero sólo tenga cuidado de no permitir que el ala se inferior a la sección de centro del cuerpo.
Instalar en la sección con una lijadora de banda pero podría hacerlo con archivos y lijadoras bloques así.  Tenga cuidado si utiliza una lijadora eléctrica, como puede quitar mucho material de prisa.  Mantener las cosas en movimiento, pero ten cuidado con los dedos.
Después de que la forma áspera, usé algunos archivos y bloques de lijado para terminar la forma.
Al llegar cerca de la forma final rociar una niebla ligera de pintura en aerosol negro mate sobre el ala y la arena.  Usted verá fácilmente las áreas problemáticas y puntos bajos.  Mantener a lijar hasta que quede todo bonito y liso.  Si has ido a lejos o algo mellado, deberás usar algún relleno.
Hacer un ajuste final al cuerpo y hacer ajustes si es necesario para obtener la interfaz entre los dos buscando agradable.
Pulir todo agradable y suave a 220 lija y radio de los bordes.

Guitarra alas paso 5: Conformación Final

Decidí pintar las alas en lugar de dejar la madera visible así que limpiar la madera y había pintado con una cartilla de la construcción alta de tipo automotriz. Darle unas cuantas capas, dejar seco y lijar con papel de grano 320 o 400.  El primer par de capas va a probablemente arena a través de la imprimación a la madera, pero está bien.  Todavía estamos encontrando puntos bajos en la superficie.  Si hay un punto bajo grande puede utilizar un llenador del cuerpo para arreglarlo.  Pasé por 2 latas de imprimación antes de que estaba hecho.  En la última capa, se puede lijarlo con papel de lija de grano 600.  No quiero pulir la madera en este punto. Tenga cuidado alrededor de los bordes de la pintura tiende a estar un poco más delgado. Si todo se ve bien, estás listo para la pintura!
