Guía simple para hacer piñones (5 / 7 paso)

Paso 5: Parte 4: configuración de las coordenadas de origen en su CNC

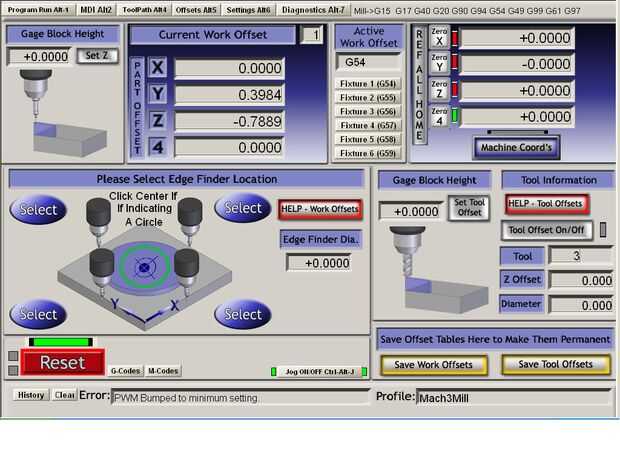

1) cargar el archivo de código G en mach3, luego ir a la pestaña de compensaciones y haga clic en el bloque central (un círculo verde en la imagen).
2) Coloque la plantilla en blanco en el torno CNC los extremos ajustarse perfectamente con los extremos de la mordaza y apriete. Asegúrese de que usted coloque el lado de la cara de plantilla arriba.
3) Inserte el molino de extremo de ¼" en su máquina y la posición que directamente sobre el centro de la plantilla, luego se mueva hacia abajo por 1" en el eje x.
4) encender el molino y Baje suavemente el eje z para hacer un agujero de ¼" que es cerca de ¼" de profundidad. NO MUEVA LA X Y LA DIRECCIÓN Y AL HACERLO.

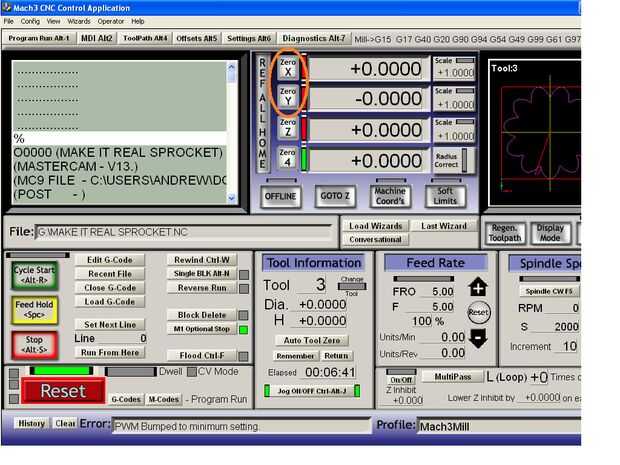

5) ligeramente Levante el eje z hasta el molino de extremo ya no está en el agujero y apagar el husillo. Ahora haga clic en el eje 0 x y 0 botones y ejes de mach3 (que son un círculo naranja en el picure.)

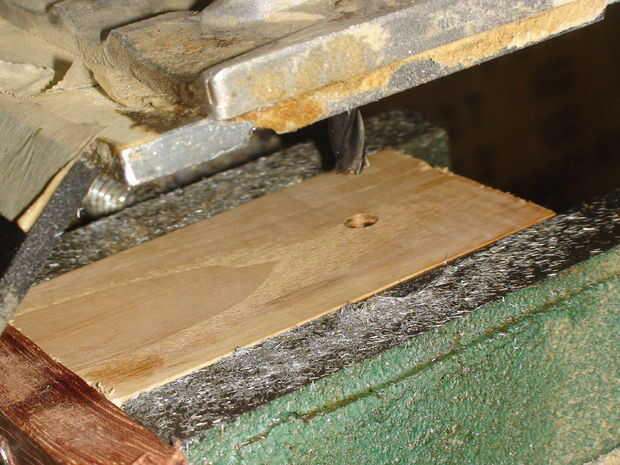

Tomar la plantilla de hacia fuera, pero mantener las coordenadas de origen donde se encuentran. La plantilla de ahora debería verse como en la imagen.
