Paso 2: Agregar líneas de corte a la ilustración
Tipo de archivo
Reconoce VersaCAMM. EPS. JPG, .PS. TIF. RVW y. Archivos PDF.
-Uso. EPS o. PDF si desea utilizar la VersaCAMM para reconocer las líneas de corte.
Aplicación de corte contornos
-La función de contorno de corte sólo está disponible para las etiquetas engomadas vinilo. Compruebe las etiquetas de madera sobre cada material para saber si el Roland puede cortar.
Si desea que la máquina para marcar los contornos de su trabajo, debe configurar una línea de corte en el dibujo en Illustrator (también conocido como límites o contornos).
Aplicar una trayectoria de corte-Score a la ilustración:
Siga estos pasos para convertir una línea de vector, en un contorno cortado que reconocerá la VersaCAMM.

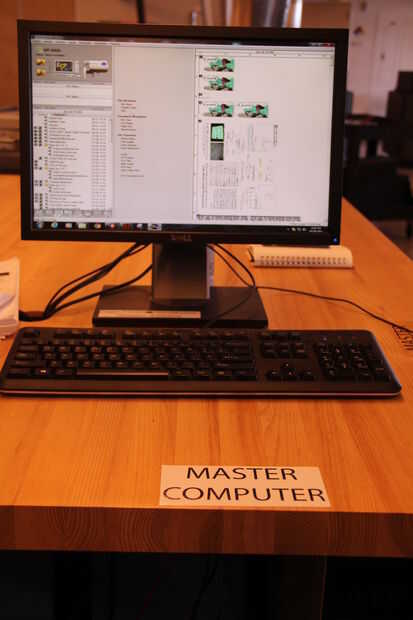

1. Abra el archivo de Illustrator en Master equipo de la imprenta 3D.

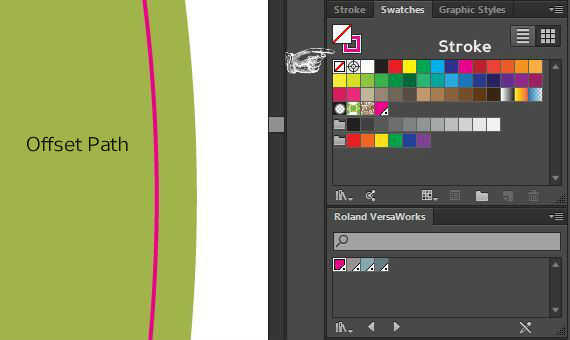

2. Abra la ventana de muestras (ventana > muestras) y en la esquina inferior izquierda de la ventana de muestras, hay un icono llamado bibliotecas. Haga clic en eso y desplácese hacia abajo hasta el Roland VersaWorks.

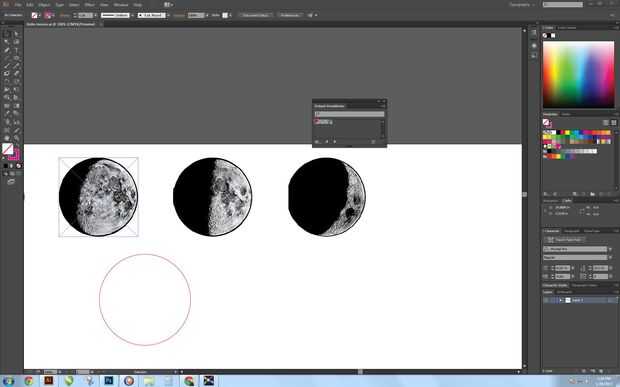

3. Aplique la muestra de color de rosa "corte contorno" en el vector deseado. Debe aplicar esto a color del trazo del Vector.
4. Asegúrese de que el movimiento es 0,25 Pt y en el centro de la línea de vector.
5. Asegúrese de que sus líneas de corte están en la capa superior de su documento.
6. cuando se guarda como un. EPS, asegúrese de que desactive "Convertir un trazo en un esquema". Para ello, guarde el archivo y en las opciones de ahorro, transparencia - > Custom. Una caja se abrirá y usted puede desmarcar "Convertir un trazo en un esquema".
7. cuando se guarda como un. PDF. Guardar como 4(PDF 1.3) Acrobat. En la ficha avanzadas, haga clic en personalizado y desmarque "convertir un trazo en un esquema.
9. una vez que se carga tu archivo en Roland VersaWorks, Compruebe la configuración del documento. La línea de corte se mostrará como un rojo, moviéndose, discontinua línea alrededor de su área de corte definido. Si aparece una línea sólida de color rosa o nada en absoluto, la impresora de vinilo no ve el camino cortado.
Consejos:
- Se carga empleos con un contorno de corte en la cola B.
- Si tiene problemas para enviar el archivo, puede convertir el archivo a trama en Illustrator. Efectos -> convertir a raster.
- El cuchillo no corta perfectamente. Debido a esto, usted tendrá su arte para llenar más allá de su línea de corte. Puede aplicar un offset en Illustrator seleccionando la forma / arte y vamos a objetos > Path > Offset reinado
