Paso 9: Permite hablar Dimmers y controladores
Cada uno de los canales de la DIM4 es capaz de iluminación hasta 3 LEDs y 0,1 o más. Vamos a considerar dos casos –
• CASO I: usando DIM4 control controladores que están conectados a los LEDs:
Cada canal de DIM4 puede controlar opciones de regulación de al menos un conductor. En este caso DIM4 mandará el controlador para atenuar, dando los efectos de amanecer y atardecer. Si DIM4 está conectada a los conductores, será necesario sólo 500mA de corriente.
• Caso II: utilizando DIM4 control LEDs directamente (sin controlador de LED):
Cada canal de DIM4 puede iluminar exactamente 3 LEDs a la vez. DIM4 directamente mandará todos los LEDs para dar el efecto de amanecer-atardecer. Si todos los LEDs están conectados directamente a DIM4, requerirá más actual – (he usado 5A). Por lo tanto, usted necesitará utilizar – esto

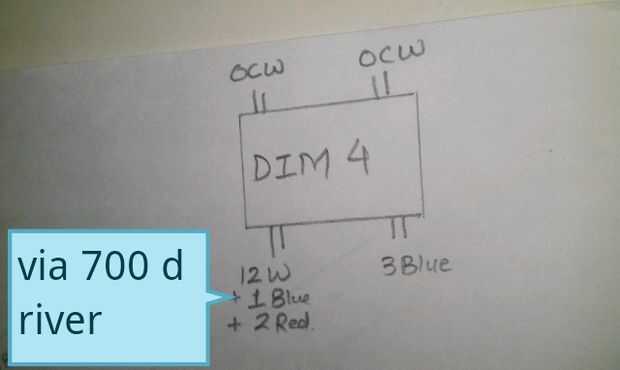

• Mi caso:
He usado –
i) canal 1 para mi controlador de LED. Este controlador se enciende 15 LEDs.
II) CANAL2 para OCW1 (Ocean Coral blanco), que es un conjunto de 3 LEDs de color rojo, azul y verde.
III) canal 3 para OCW2 que otra vez es un conjunto de 3 LEDs, rojos, azul y verdes
IV) Channel4 para 3 LED ' s azul real.

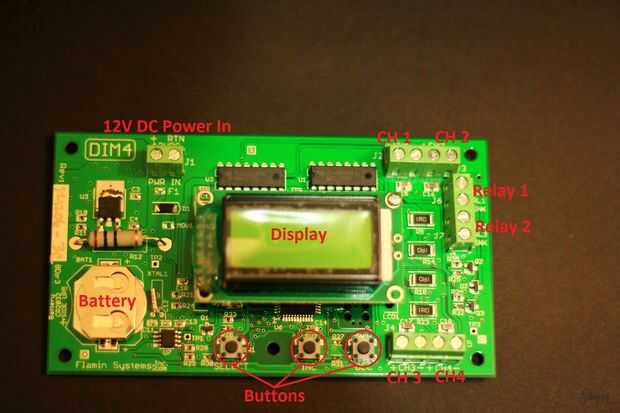

• Relés: hay dos relés R1 y R2 en el circuito. Relé R1 se activa por cuanto sale en vivo canal 1 y relé R2 dispara cuando va en vivo canal 3. Ambos relés darán una fuente de alimentación de 12V. Ahora estos relés pueden utilizarse para controlar tus fans. Yo utiliza R1 para iniciar mi ventilador que se encuentra en la parte superior fregadero theheat. Tan pronto como mi CANAL1 va directo, controla mi conductor del LED conectado a 15 LEDs; al mismo tiempo, relé R1 se activa, encendiendo el ventilador sobre el disipador de calor para enfriar el disipador de calor.
