Guía de revisión de Acer Extensa portátiles 5620 Hotrod (10 / 12 paso)

Paso 10: El WXGA WUXGA LCD cable mod PT1 - vista aquí primero!

Cable de la pantalla LCD se conecta al (y debe ser desconectado de) los siguientes lugares:

-La placa base (conector de 40 pines bajo cubierta de la bisagra)
-La pantalla LCD sí mismo (30-pin enchufe plano grabado en lugar)
-El inversor (enchufe de 5 pernos en el lado izquierdo del inversor)
-La webcam (5-pin enchufe - USB realmente)

El cable que he comprado para piezas fue un cable de Acer Extensa 4120/4320/4420 LCD usado. ¿No tiene el conector de la webcam USB, pero ya no estamos tocando esa parte, que se preocupa? Sólo estamos interesados en los cables que va desde el enchufe de la placa base de 40 pines para el conector de 30 pines LCD. Como utiliza los enchufes misma exactos, podemos robar el cableado ya completo mod de nuestro cable.

¿Por qué no simplemente comprar un canal de doble "adecuado" WUXGA cable, pregunte? Es una buena pregunta. Principalmente porque... allí no es uno. Cables LCD no estándar y varían un poco entre fabricantes y modelos incluso similares. Un cable WUXGA no está hecho para este modelo, porque nunca se vendió a otra cosa que Pantallas WXGA. Incluso si encontramos un cable con todos los conectores adecuados, hay una buena probabilidad de que no estar conectado la misma que la nuestra. Así que en lugar de abordar un dolor de cabeza recableado completo, simplemente añadiendo ocho cables de poco a nuestro cable original vigente (y correctamente cableado) es la forma más fácil de ganar WSXGA / WSXGA + / capacidad WUXGA.

Lo primero que debemos hacer es cuidadosamente Desenrolle el cable repuesto del todo. Materia gris brillante todo lo que es a cinta, doblada sobre sí mismo. Comience en una esquina y pelar todo hacia atrás hasta que te queda solo los cables. Es algo lento y tedioso, pero no queremos dañar a cualquiera de los cables. Hay algunos pequeños cinta negra para extraer cerca de los extremos del enchufe también.

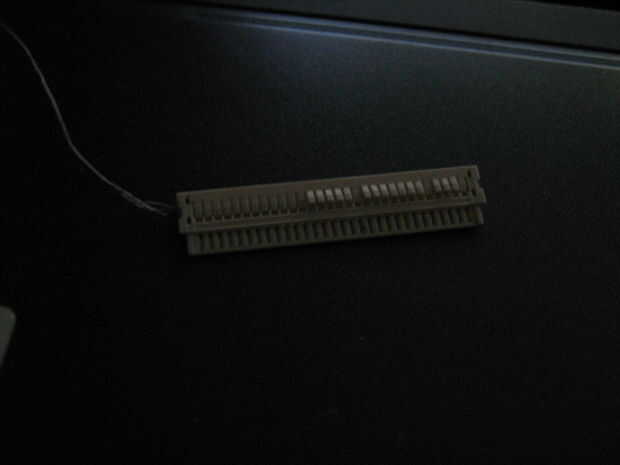

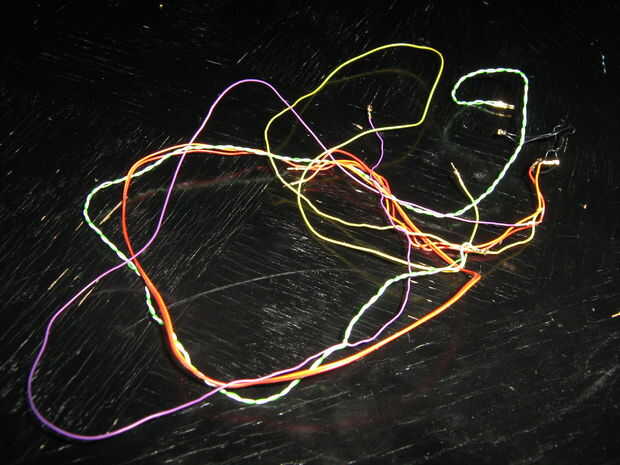

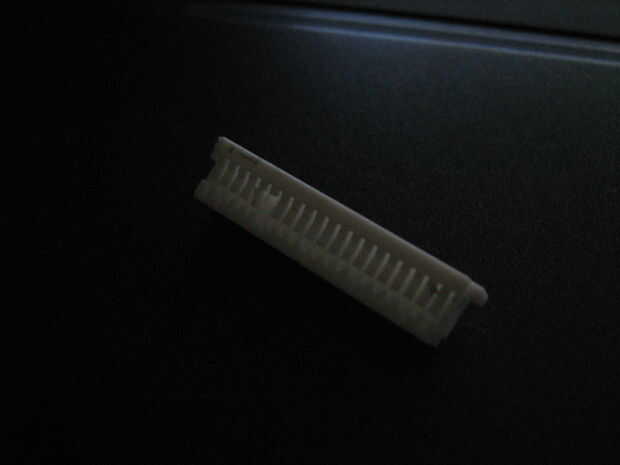

Tomar un segundo para mirar de cerca la placa de base de 40 pines enchufe (primera foto). ¿Ver esas 40 fichas plástico poco al lado de cada cable? Si usted Levante hacia arriba (o romper) la ficha utilizando una aguja o alfiler, el alambre y el parte movible del metal saque derecha. Lo mismo ocurre para lo LCD de 30-pin plug (segunda foto). Una vez todas las cintas y los enchufes fuera, usted termina con cosas como esta (tercera imagen).
