Guía de montaje de apoyo de impresora 3D filamento cola (3 / 3 paso)

Paso 3: Montaje de los componentes

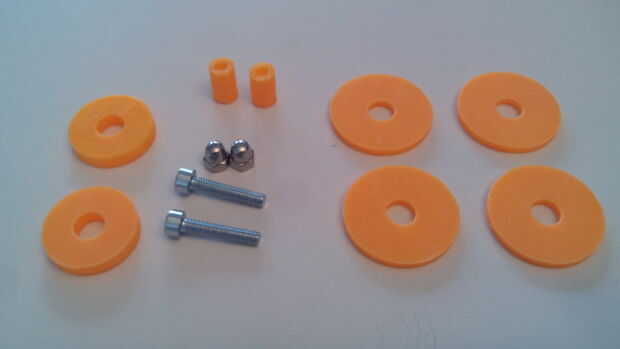

Después de que se imprimen todos los componentes de plástico, necesita cuatro tornillos Allen M3 de 20mm y cuatro tuercas de M3.

Sugiero para insertar un par de veces los tornillos Allen dentro del eje de apoya para asegurarse que puede insertarse sin dificultad. A continación, monta la polea compuesta cuatro dentro de los agujeros de soporte tal como se explica en los siguientes pasos:

  1. Inserte los componentes de tres poleas en el orden externo - interno - externo en el soporte del eje pequeño. El mejor resultado se obtiene agregando muy poca grasa de vaselina sobre el soporte.
  2. Inserte el compuesto polea montada en correspondencia de uno de los orificios de soporte.
  3. Inserte el tornillo de Allen a través del orificio
  4. Firmemente el tornillo con una de las tuercas de bloqueo. Como se puede ver el componente montado están bloqueados por el apoyo de eje interno mientras que la polea está libre para girar.

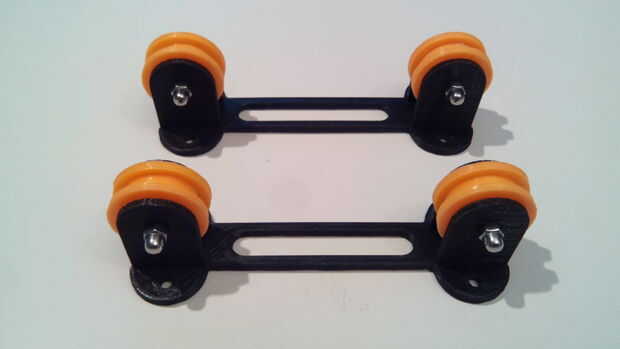

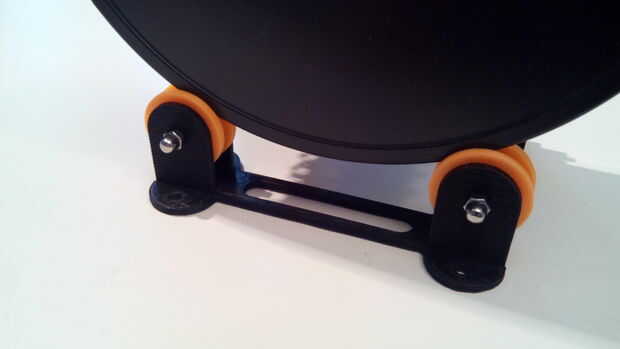

Cuando haya terminado el montaje de componentes Coloque los dos soportes giratorios en el rollo de filamento y comience a imprimir!
