Guante de hombre de hierro Bionic (6 / 14 paso)

Paso 6: Conecte el anillo de NeoPixel el Lilypad mp3

A continuación, te suelde el cable NeoPixel el MP3 Lillypad.

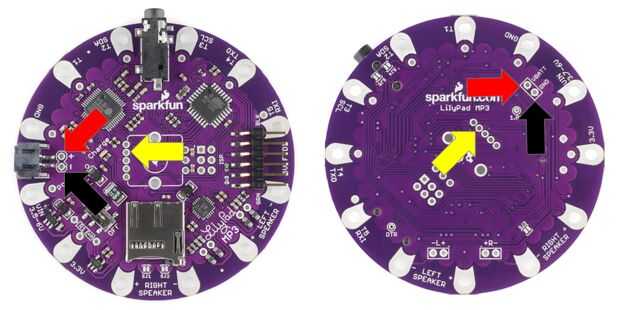

  1. Desde el lado inferior de la tabla, introduzca los cables de NeoPixel en pin de Lilypad que se muestra en la imagen. El cable rojo debe ir en el pin positivo (+) al lado del puerto de la batería JST (VBAT marcado desde abajo), el cable negro en el pin negativo (-), junto al puerto JST (etiquetado GND desde abajo) y el cable amarillo en el perno de la putrefacción-LEDB (flecha amarilla en la foto).
  2. Soldar los cables a la Junta y clip de cualquier exceso de alambre.

Notas:

  • El pin de putrefacción-LEDB se conecta al pin D5 del microcontrolador.
  • El pin VBAT Desafortunadamente no esté que significa el NeoPixel siempre en cuando la batería está conectada; usted tendrá que desconectar la batería cuando se apaga el Lilypad MP3 para evitar descargar la batería. O añadir un interruptor entre la pila y el puerto JST. O utilizar un conector para cable el NeoPixel el LilyPad y desconéctelo cuando no esté en uso.
  • Usted puede haber notado el Lillypad utiliza un 3.3V basado en microcontrolador y el NeoPixel está diseñado para 5V y son rascándose sus cabezas un poco sobre el funcionamiento de esta configuración. Esta configuración (según lo recomendado por Adafruit) funciona porque la 3.7V de la batería alimenta el NeoPixel mientras que la señal de control es 3, 3V y esta diferencia no es demasiado grande para los conductores de NeoPixel superar. Por esta razón el NeoPixel no está conectado a los 3.3V pin del Lilypad.
