GTO Radio: Una radio de Hacking para conductores nostálgicos (2 / 17 paso)

Paso 2: Cortar la radio

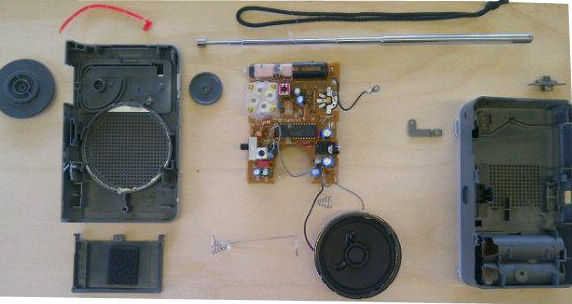

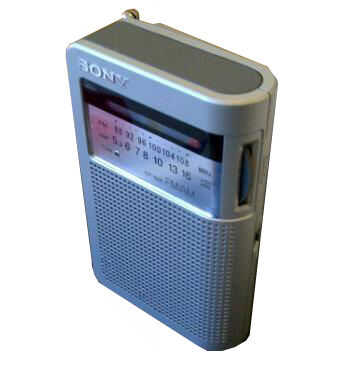

Con cuidado desmonta la radio portable y quitar los componentes. En este caso estoy usando un Sony ICF-S22.
Desoldar los componentes que necesitan ser reubicadas o extendido. Estas son el control de volumen, el altavoz AM / FM switch y la batería pack.

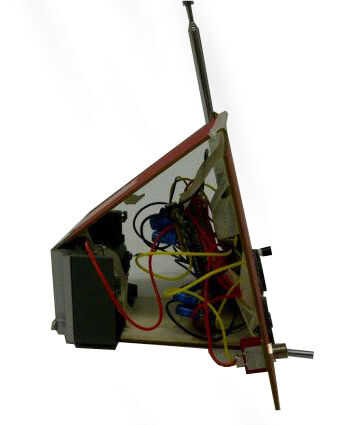

Les de la soldadura en su lugar usando los cables para que pueda funcionar sin realmente ser fijado a la placa de circuito.
Corte el cable que conecta la batería a la placa y soldar los extremos sueltos para las patas positivas y negativas en el interruptor del empuje.
Reemplacé el AM / FM interruptor con un interruptor de palanca.

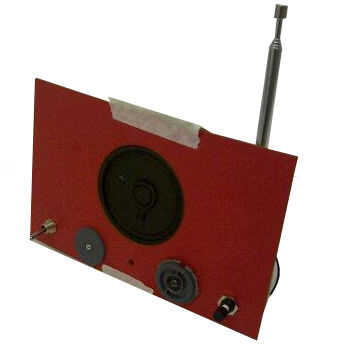

Hice un boceto rápido modelo para dar una idea de donde va a ser los componentes.
