Paso 3: Parte tres juntas de soldadura

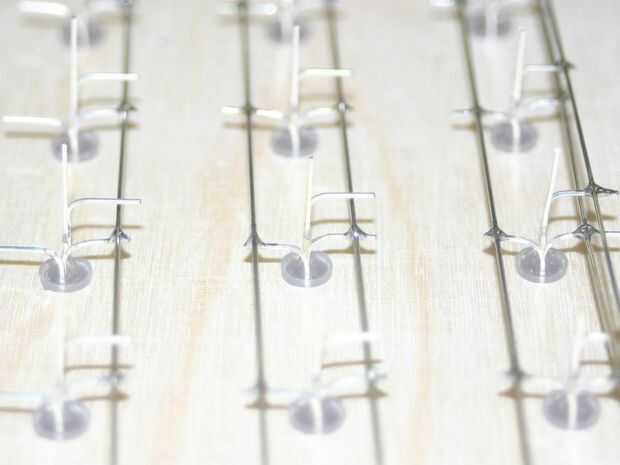

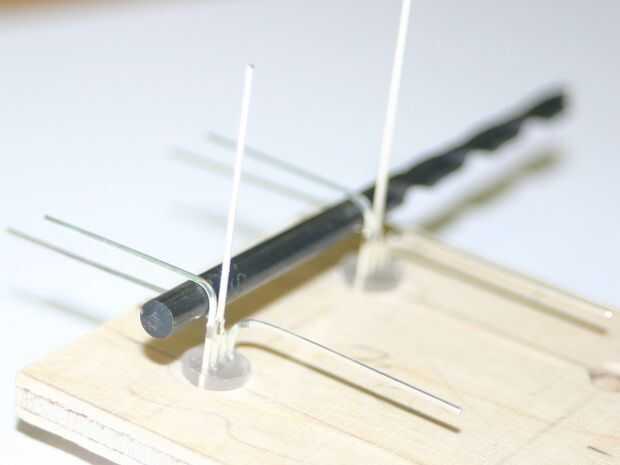

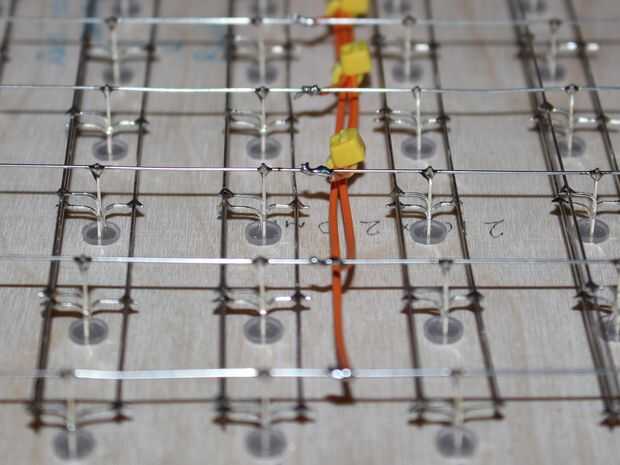

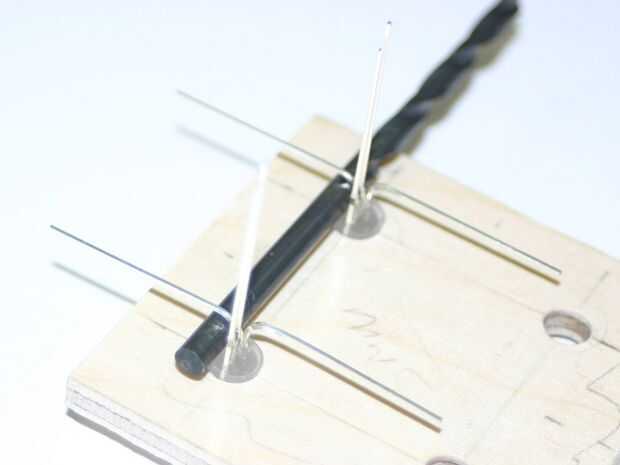

Una vez que había conseguido el LED y la hoja de plexiglás después cortar y perforar la madera contrachapada de 3mm para montar todos los LED en, trabajé la distancia de cada LED en primer lugar restando 3mm de cada borde y luego dividir el resto entre 8 y marcándolos a mitad de camino entre. Que poner los LED 25 mm aparte. Mientras que me corte y perforación de madera también cortar una pequeña sección para utilizar como una guía de formación. A continuación tenía que decidir cómo iba a conectar todos lo LED de juntos, básicamente en cada fila de 8 todos los rojos deben ser común como todos los verdes y azules, luego en cada columna todos los ánodos necesidad de comunión, lo que significa que tendrá 8 hilos rojos 8 cables azul y verde 8 entonces elegir 8 cables naranja para los ánodos. Decidí que la mejor forma de conectar todas las patas del LED fue doblar todas las patas encima a diferentes alturas entonces conectan un pedazo de alambre estañado de la soldadura a través de las piernas. Puedes ver en las fotos como lo hice esta usando un taladro de 3mm para formar un buen radio. Dejé los ánodos recta como estos cables funcionarían la otra dirección y tendrían que ser sobre los otros 3 cables.

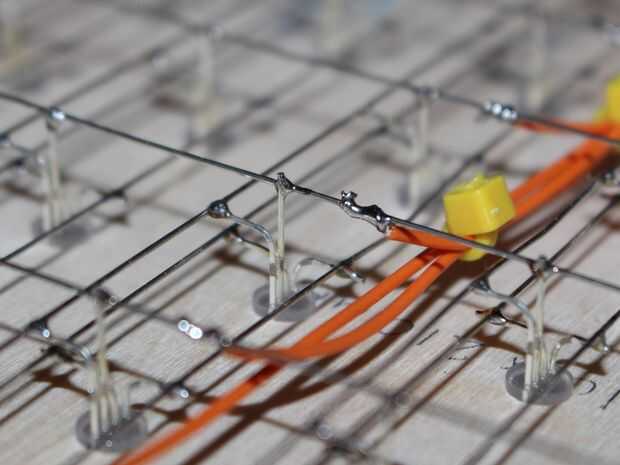

Soldadura de LED no es difícil pero debe intentar ser muy rápido y evitar soldar cerca del cuerpo del LED. El alambre estañado fue despojado de hilo único y enderezado por "caso" en un vicio.

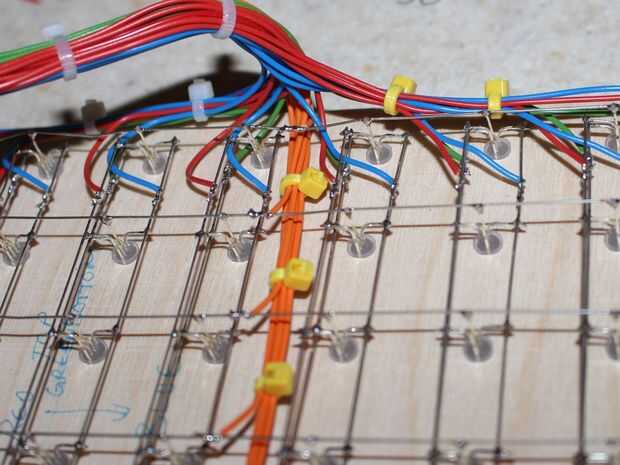

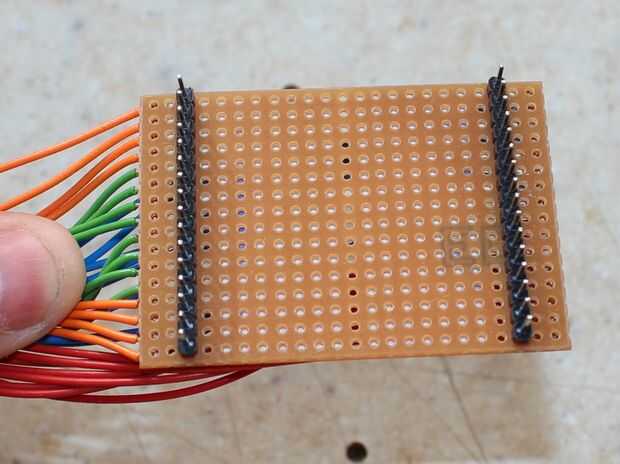

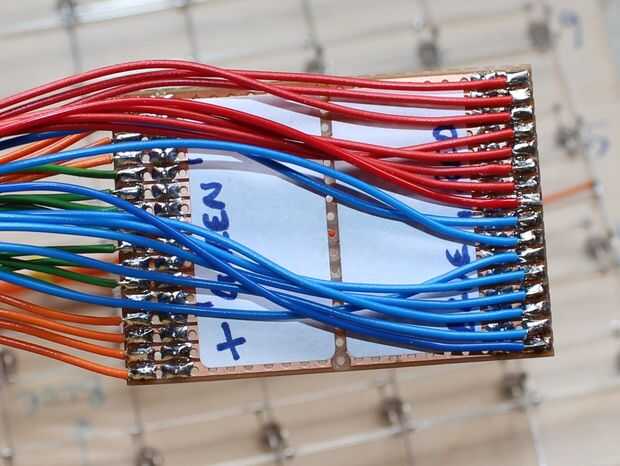

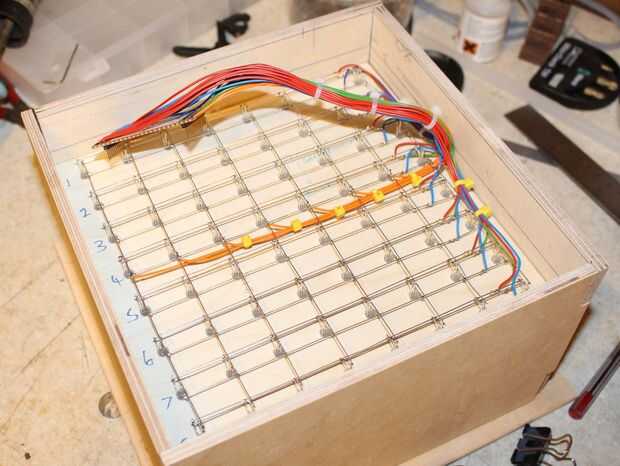

Una vez que todos los LED estaban en lugar y soldado juntos luego agrega todos los cables (32 en total) como se muestra en las fotos, estos fueron terminados en un pedazo de veriboard que tiene dos tiras de pines en el otro lado que mate
con los zócalos de la funduino.
