Gráficas en tiempo real con la frambuesa Pi (6 / 7 paso)

Paso 6: Conexión de Hardware

El Raspberry Pi tiene GPIO, sin embargo sin ayuda extra de un Chip de MCP3008, no puede leer entradas analógicas.

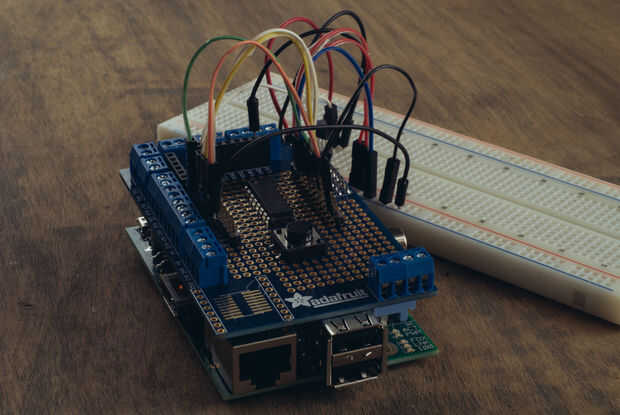

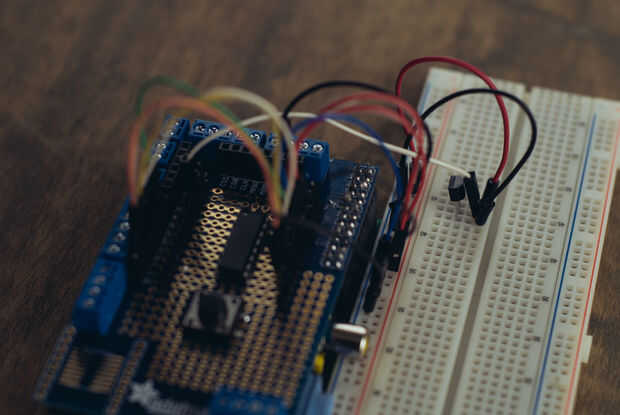

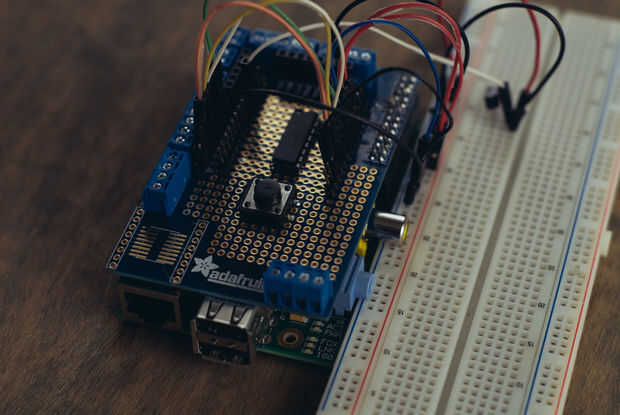

No hay problema, solo protoboard su MCP3008 y conecte su pastel de Pi o soldar directamente en tu prototipo de escudo. Te slingin'algunos datos analógicos en ninguna hora!

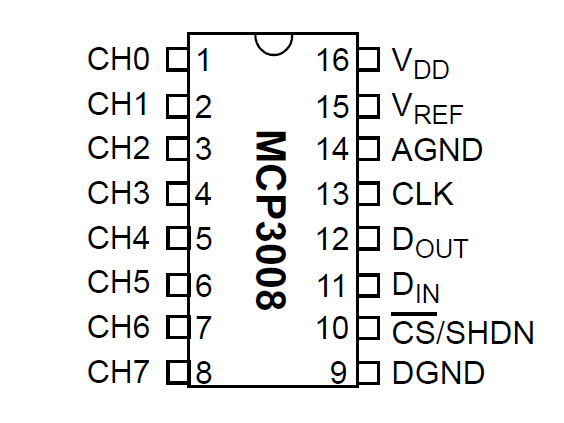

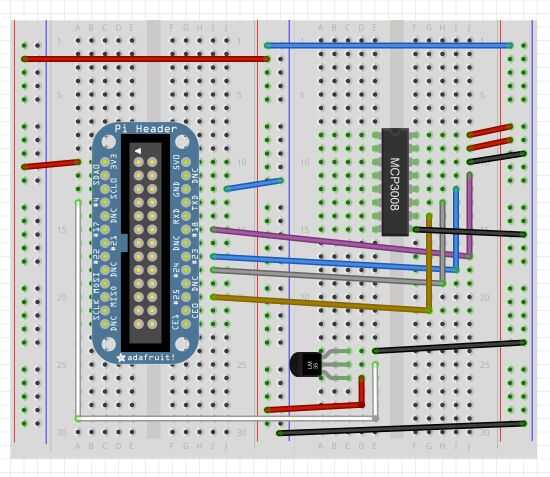

Conectar las patillas siguientes de pines GPIO de la Raspberry Pi el chip MCP:

MCP3008 VDD (PIN16): 3.3V
MCP3008 VREF (PIN15): 3.3V
MCP3008 AGND (PIN14): GND
MCP3008 CLK (PIN13): #18
MCP3008 DUDA (PIN12): #23
MCP3008 DIN (PIN11): #24
MCP3008 CS (PIN10): #25
MCP3008 DGND (PIN9): GND

Conecte los pines siguientes desde el TMP36:
(Plano cara hacia delante, de izquierda a derecha)

PIN1: 3.3V
PIN2: MCP3008 CH0 (PIN 1)
PIN3: GND
