Gráficas en línea usando nada pero un Arduino Ethernet Shield y Sensor (5 / 5 paso)

Paso 5: Los resultados

La mejor manera de apreciar el producto final es realmente jugar con él. Si bien no voy a abrir mi red doméstica y Arduino a internet amplia grande, he reflejado las páginas y archivos de datos que produce en un webhost. Estos no se actualizará con nuevo datapoints como será la versión actual de Arduino, pero al menos deben dar una justa impresión de cómo el proyecto se ve y se siente sin necesidad de aplicarla realmente.

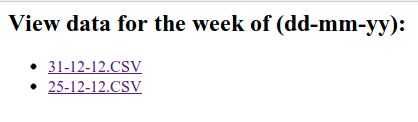

Ir a la página anterior, vemos que se nos presenta con una lista muy básica de los archivos de datos que puede seleccionar. Clic en cualquiera de ellos hará que el gráfico de ese datafile que cargarse (mucho más rápidamente de lo que puede manejar Arduino).

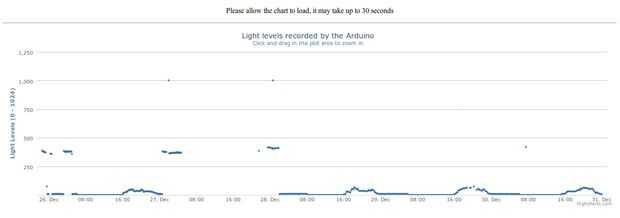

Este gráfico para el archivo 25-12-12.CSV ya está completa, y no habrá ningún dato nuevo ha añadido que en el futuro, porque ya se hicieron los archivos para semanas posteriores. Hay mucho que ver pero. Los dos puntos que están a 1000 en el eje y son de cuando me ha recordado una linterna brillante directamente en el sensor de la foto. Todos los puntos de datos entre 300 y 400 en el eje y son el resultado de las luces del sótano en. Las anormalmente grandes lagunas en los datos son períodos cuando el Arduino se apagó porque todavía estaba afinando y desarrollarla. Finalmente, las jorobas cortas que ocurren todos los días son el resultado de la luz natural a través de una de las ventanas del sótano. Por zoom en una de ellas, podemos ver más detalle: la intensidad de la luz natural en mi sótano.

Lo primero que notamos es que aumentar los niveles de cero a aproximadamente 65 antes de caer y la nivelación hacia fuera en cerca de 35 por dos horas. Esto es seguido por un pequeño aumento de otro antes que en última instancia, disminuye hasta un valor de ~ 10 niveles de donde hacia fuera. Eso Valle central donde los niveles de luz son iguales a 35 es debido a la sombra en la ventana del sótano de la casa de nuestro vecino al sur de nosotros. La nivelación de la intensidad de la luz en 10 despues de todo la luz del día ha desaparecido es porque una luz en el pasillo está generalmente en la noche. Finalmente apagarlo por la noche, causando los niveles de luz baje a cero donde generalmente permanecerán hasta la mañana siguiente. Debo admitir que estoy impresionado que el fotorresistor barato de $1,00 es capaz de capturar este nivel de detalle, y que estas tendencias se interpretan tan fácilmente de los gráficos.
