Grabador del Laser Mini XY (3 / 23 paso)

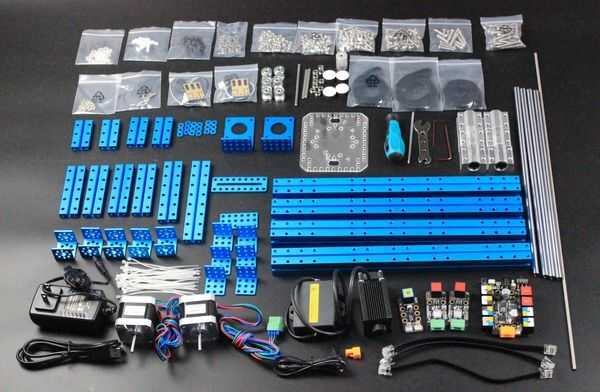

Paso 3: Lista de piezas

Todas las piezas se pueden encontrar aquí: http://www.makeblock.cc/

2 hexagonal Allen Llave 1,5 mm

1 hexagonal llave hexagonal 2,5 mm

1 Cruz y destornillador hexagonal de 2,5 mm

1 doble llave M5 + M7

Anillo plástico 20 4 * 7 * 2 mm

6 remache plástico R4100

Remache plástico 16 R4060

6 acoplamiento-024-azul

6 sincronización Pulley18T

1 acoplamiento flexible 4x4m

10 Brida rodamiento 4x8x3mm

Collar eje 10 mm 4

2 D del eje 4x56mm

1 movimiento lineal del eje D4x80mm

2 micro interruptor V2.0

4 Pan de cabeza aprovechando tornillos con cruz M2.2 empotrada * 9.5 mm

2 6P6C RJ25 cable 35cm

Soporte 2-B para interruptor Micro

Almohadilla de espuma 4 D12 * 6

30 Cable lazos 1.9 * 100

5 goma

1 movimiento lineal del eje D4x512mm

4 movimiento lineal del eje D8 × 312mm-H

3 6P6C RJ25 cable 20cm

1 6P6C RJ25 cable 50cm

1 12V 2A pared adaptador fuente de alimentación (estándar de los E.E.U.U.)

1 Cable USB a Micro USB (1m)

2 adaptador RJ25 V2.2

Controlador de Motor paso a paso 2 V1.0

1 Makeblock Orion V1.0

2 42BYG Motor de paso a paso

Movimiento lineal 6 Deslice la unidad 8mm

4 viga azul 0824-048

4 viga azul 0824-080

1 rayo azul 0824-096

1 rayo azul 0824-128

4 viga azul 2424-132

1 placa de 3 * 6 - azul

6 soporte de 3 * 3

5 U soporte U1 - azul

1 soporte del Motor de pasos B

Placa 2 I1 - azul

1 soporte de batería

Grabador del laser de 1 cabeza 500mW

1 adaptador de la C.C.

1 enchufe P 3.96-2

1-violeta láser gafas de
