Grabador del Laser del Arduino DIY (1 / 5 paso)

Paso 1: El marco

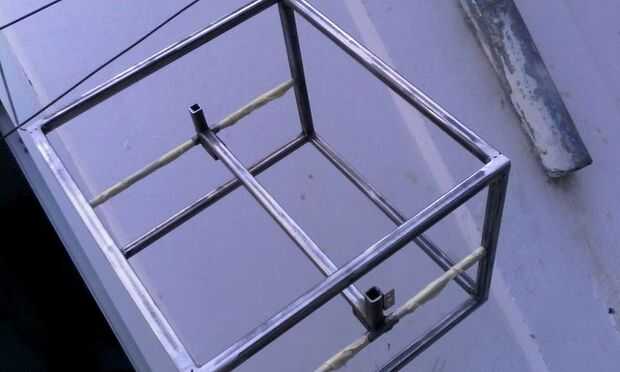

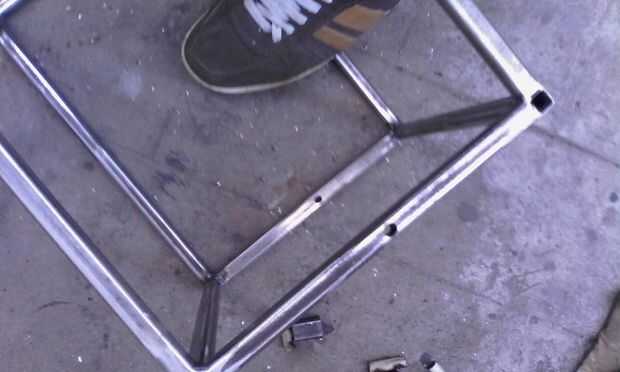

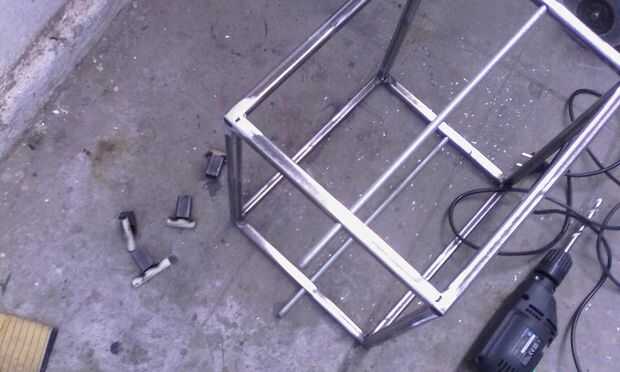

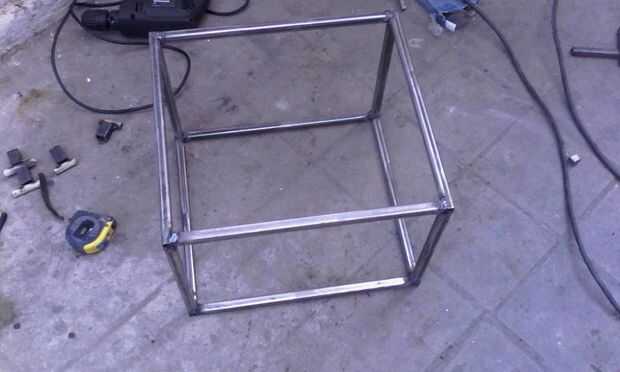

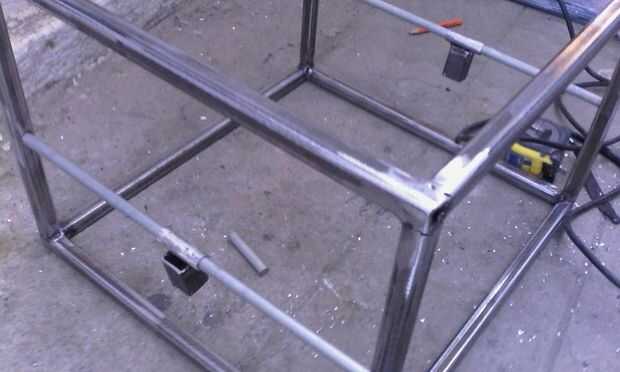

El marco se construye del rectangular 15 x 15 mm, altura 275 mm, ancho 375 mm y 345mm de longitud.

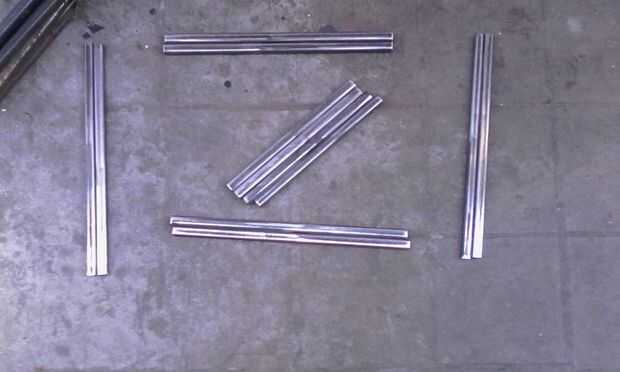

Debe tomar en cuenta todos inbinarile ser 90 grados, para si no son el eje y no funcione correctamente y que bloquee y no se puede hacer toda la carrera. Todos los tubos se deben cortar con precisión.

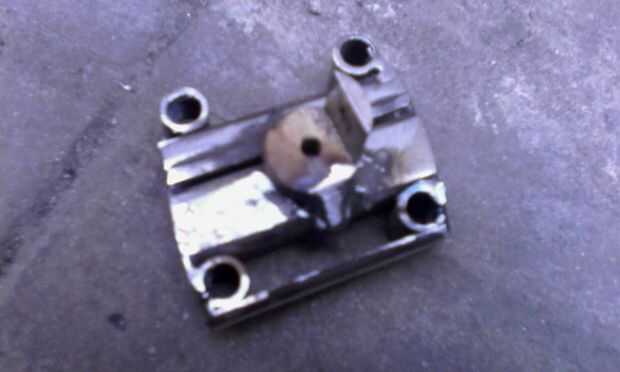

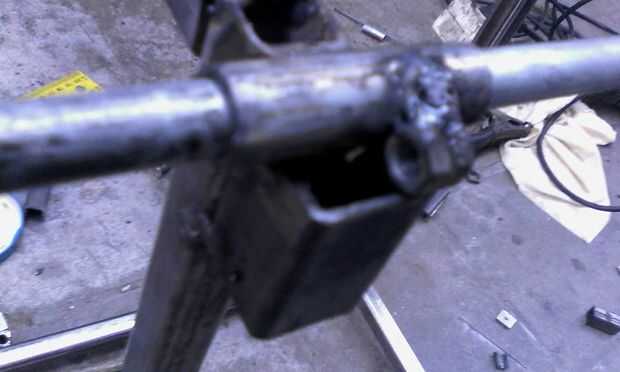

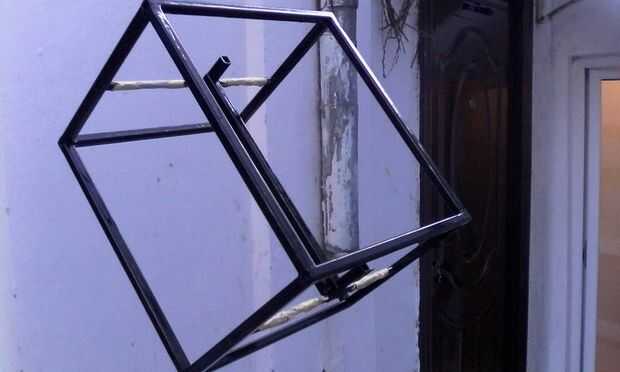

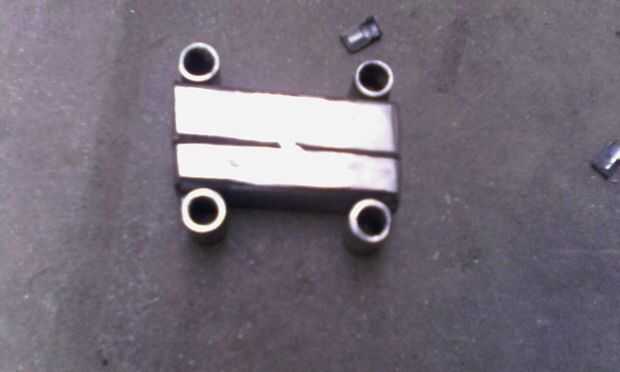

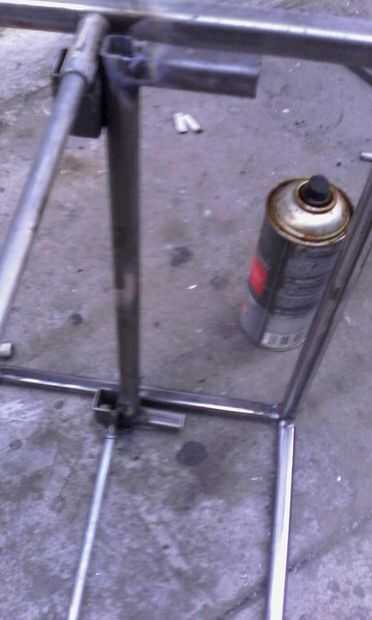

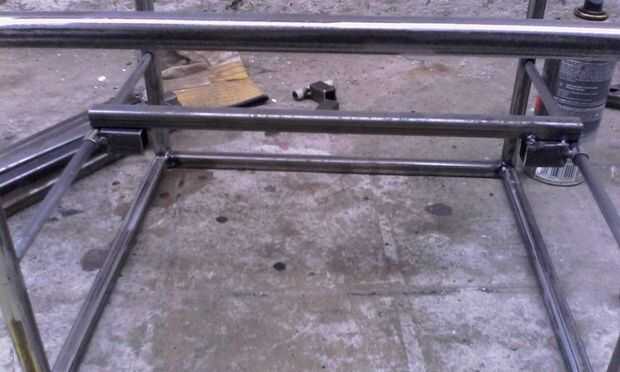

Tubos redondo 8 mm que se instalará en cuatro orificios en 125mm desde abajo. En 8 mm tubo redondo presentará dos piezas de 8 mm redondo tubo interior. En piezas de tubo de 8 mm x eje se soldar tuercas y debajo de ellos dos de 5 mm. Todos los datos se muestran en las imágenes. Después de que las piezas fueron soldadas limpio de óxido y pintura pero primero protegemos los tubo de 8mm y tuercas no se pintan.
