Paso 1: Software: OMAX Intelli-Etch
Si nunca has usado un cortador láser antes, estás familiarizado con el proceso de grabado. Suministrar el software con una imagen (.jpg, .bmp, .tif o similar) y controlando la intensidad del láser en cada punto muestreado, se crea la imagen. El chorro de agua funciona de manera similar, pero con una diferencia muy importante. En lugar de variar la intensidad de la corriente de agua, el software puede variar la velocidad a la que el jet se mueve a través de material - mueve más rápido sobre áreas más claras de la imagen mientras frenando y vivienda ya en áreas más oscuras.
Para empezar, necesitará un archivo de imagen. Mientras que usted puede utilizar cualquier tipo de imagen que te gusta, sólo los valores de escala de grises de la imagen se utilizará para generar el grabado. Por esta razón, convertir mis imágenes a escala de grises para ayudar a clarificar para mí lo que los resultados podrían ser.

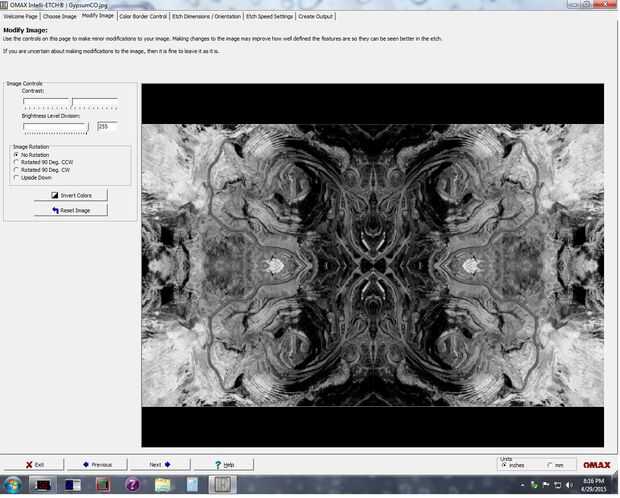

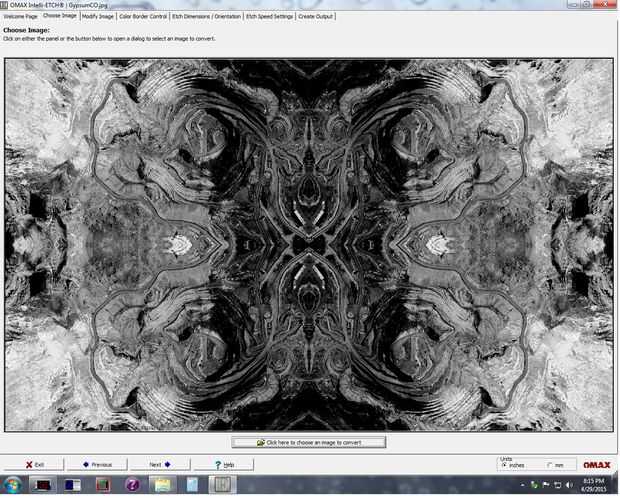

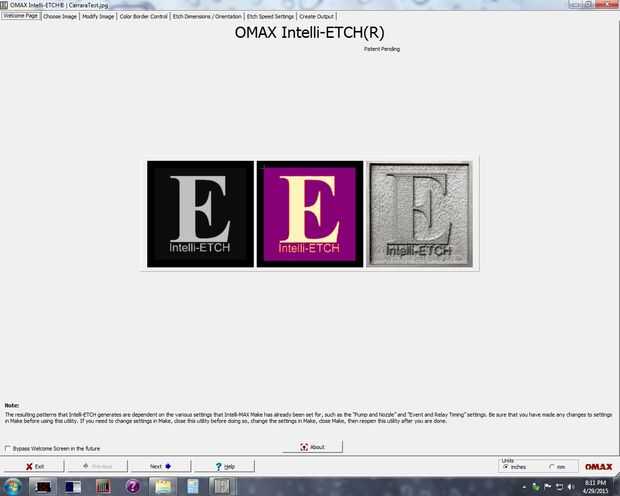

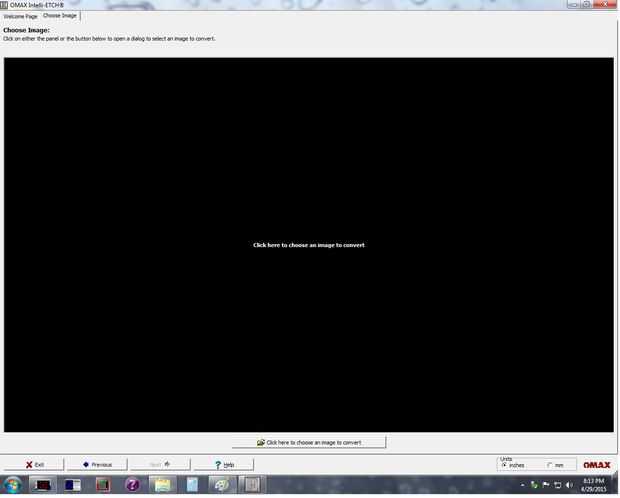

En el equipo de control OMAX, ejecutar Intelli-Etch *. Intelli-Etch funciona como un asistente. Haga clic en 'Siguiente' en la pantalla de bienvenida. En la siguiente pantalla, haga clic en el icono de carpeta y navegue hasta el archivo de imagen. Después de cargar, haga clic en 'Siguiente' y tendrás la oportunidad de realizar modificaciones en contraste, invertir negro/blanco, rotar, etc.. Prefieren hacer todos estos cambios en otros software de edición de imágenes y llevar una imagen final a Intelli-Etch.

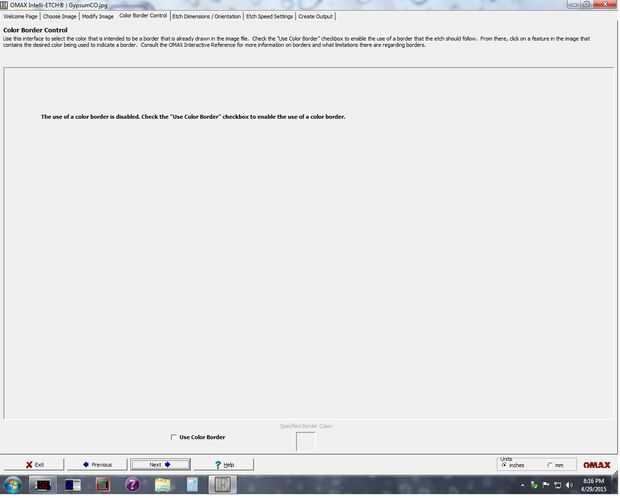

A continuación, se le pedirá para definir un borde de color, similar a una máscara. Observe que esta función es muy limitada - una máscara de cualquier complejidad será probable rendimiento resultados impredecibles, que verá que una vez importar el archivo a hacer.

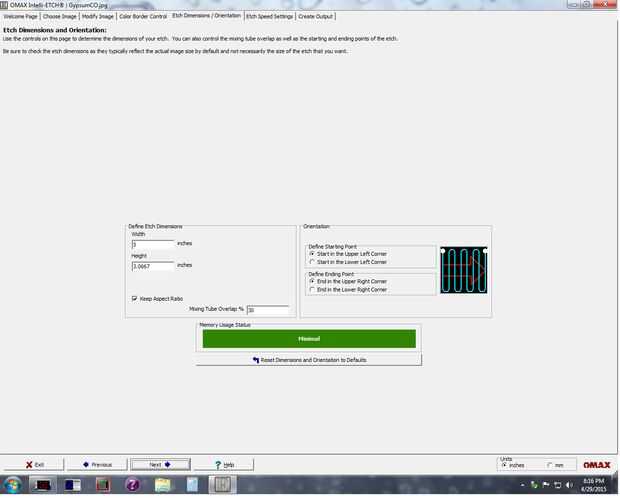

Después de haber cargado la imagen deseada, defina un tamaño para el grabado. El más grande su grabado, más memoria que se necesita para generar la trayectoria de herramienta. Tenga en cuenta que hay un límite de memoria baja para Intelli-Etch ya que es software de 32 bits. Grabados más de aprox. 24 "x 24" son un reto. Una otra opción que afectará el consumo de memoria es el tamaño de paso. Tenga en cuenta que Intelli-Etch maneja esto como una superposición de porcentaje, a diferencia de la típica Convención CNC de ancho de paso. Para aquellos con mucha experiencia en CNC, esto requerirá un poco de aclimatación.

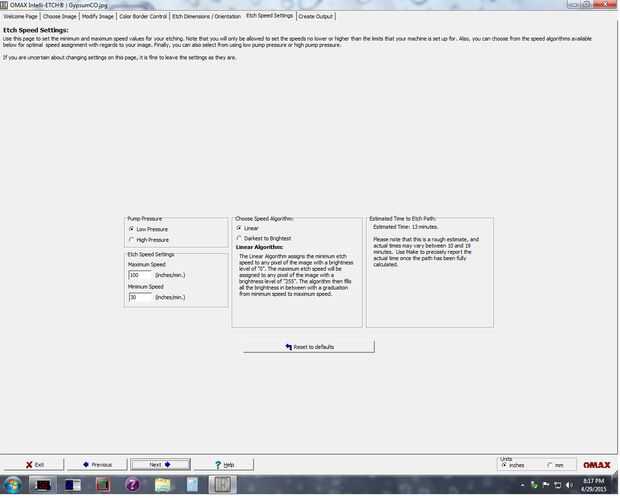

Por último, ajustar las velocidades máximas y mínimas para el grabado. Como el grabado en láser, tendrá ensayos con diferentes imágenes y materiales para sintonizar los ajustes necesarios para su proyecto. Planea tener algún material de desecho a la mano para usar como pruebas. La velocidad máxima del chorro de agua del muelle es de 180 pulgadas por minuto. Velocidad mínima depende sólo de cómo impactará el tiempo y la profundidad que desea cortar su material. Mantener un ojo en la estimación de tiempo para su proyecto evitar excesivas maniobras. Pequeñas diferencias en su velocidad mínima pueden tener un impacto significativo en tiempo total, como puede invertir su imagen.

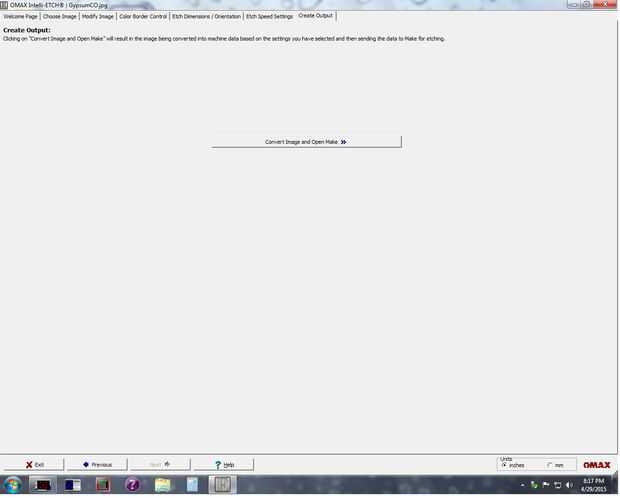

Por último, se le pedirá para convertir su código y abra el archivo en OMAX. No he encontrado una manera todavía guardar este archivo de trayectoria de herramienta para su uso posterior.
* Lamentablemente, la estación de trabajo de control OMAX es el único equipo en el muelle 9 con este software a partir de ahora, tan siquiera conseguir una estimación de cuánto tiempo se llevará a su etch (más sobre esto abajo) requiere un viaje a la tienda CNC.
