Paso 4: Cortar y aplicar vinilo
Utilicé un cortador del vinilo Silhouette Cameo para hacer esto. Requiere que el Cameo. Archivos DXF para corte de.
En Illustrator, seleccionado mi arte, entonces apagué de relleno y trazo y seleccionar objeto > DESAGRUPAR y objeto > trazado compuesto > liberación. Es solo un capricho entre Illustrator y el software de Cameo que usted necesita para asegurarse de que el archivo está en su forma más básica. (Puede utilizar la vista > OUTLNE, como usted no será capaz de ver el arte más si no está seleccionada.)
A continuación, guarde el archivo como un. DXF seleccionando Archivo > Exportar y luego guardar como archivo de intercambio de AutoCAD (.dxf)

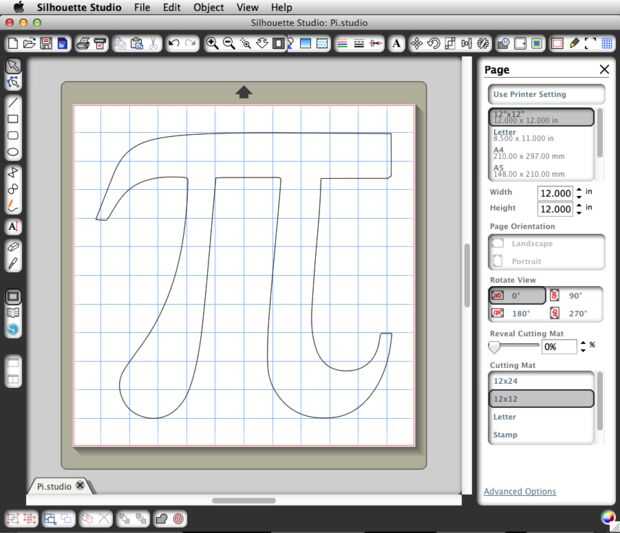

Abra el software de corte de vinilo (en este caso estudio de silueta) y abra el archivo Pi.dxf.

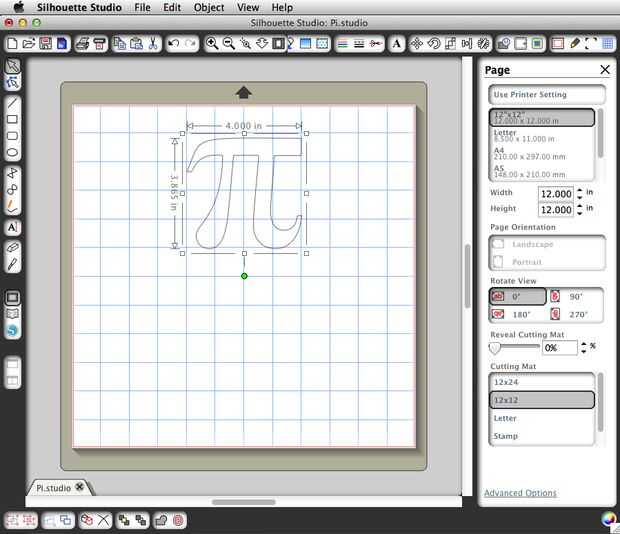

Si el archivo no se abre en el tamaño correcto, deberá cambiar a la Plaza de 4".

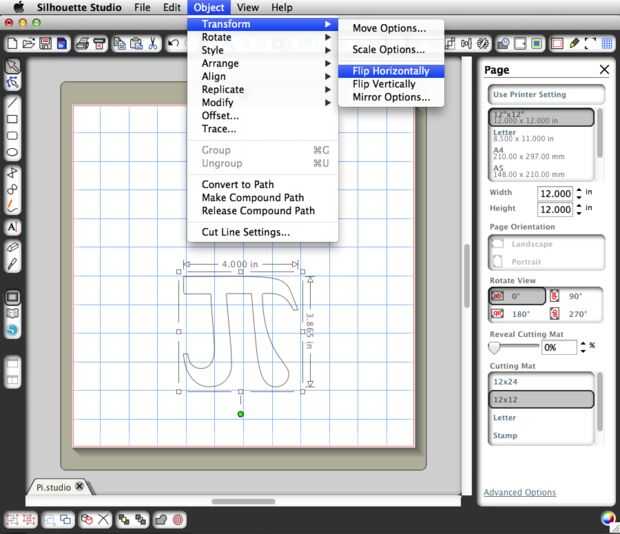

Porque nosotros le chorro de arena en la parte posterior de la tartera, la imagen necesita ser volteado horizontalmente (espejo). He hojeado la imagen en el estudio de la silueta. OBJETO > Transformar > Voltear horizontalmente.

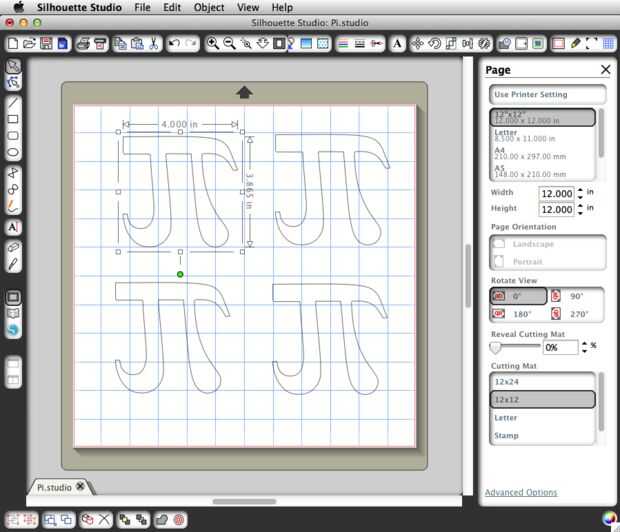

A continuación, carga un 12 "x 12" pieza de vinilo adhesivo sobre la almohadilla de corte y el cortador del vinilo. (Originalmente utilizado vinilo blanco, pero encontró que el negro o cualquier vinilo oscuro funciona mejor.)
Asegúrese de que la configuración de la herramienta de corte correcta para el material a cortar (velocidad, profundidad, etc.) la prensa corte en el software.
El cortador del vinilo de CNC automáticamente cortará el material. Sólo toma un minuto para que un patrón simple. Una vez que se corta el vinilo, retire de la máquina y tire el vinilo de la almohadilla de corte.
Pelar la parte del vinilo que no se utilizará desde el soporte de papel de cera. En este caso, estamos haciendo una galería de símbolos, por lo que un agujero en forma de letra PI a chorro de arena a través de. Por lo tanto, pelar hacia fuera de la letra PI y descartarlo, tratando de no dañar el vinilo alrededor de él.
Prensa papel de transferencia sobre la parte superior de la forma negativa de PI. Papel de transferencia es básicamente sólo un gran trozo de cinta adhesiva. Es fácil aplicar el vinilo a lo que vamos a poner en. Si está utilizando un diseño más complicado, con formas independientes que no toquen, el papel de transferencia tiene todas las piezas en el correcto espaciado entre sí.
Pele el papel de cera protector de vinilo, dejando el vinilo pegado al papel de transferencia.

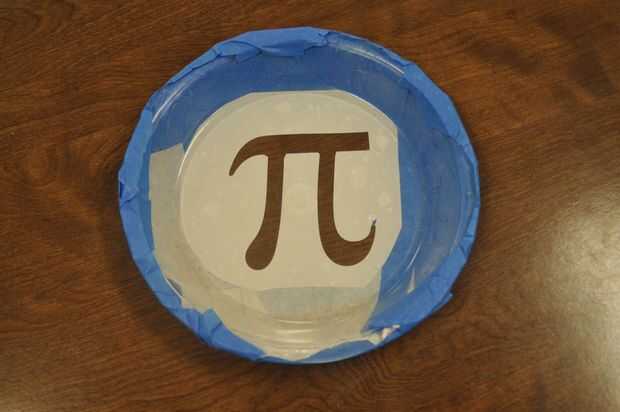

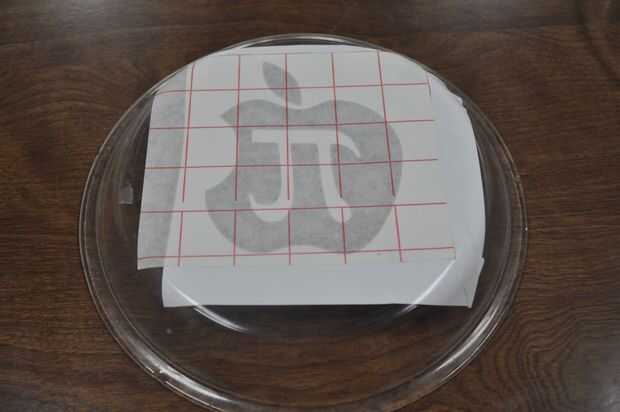

Cuidadosamente el vinilo del centro sobre la espalda de la tartera y en su lugar. Alternativamente, podría colocar el papel de transferencia - boca arriba - pegado a la mesa y luego presione la tartera encima. Esto tiene la ventaja de que permite ver a través de la tartera al centro más fácilmente la obra de arte.

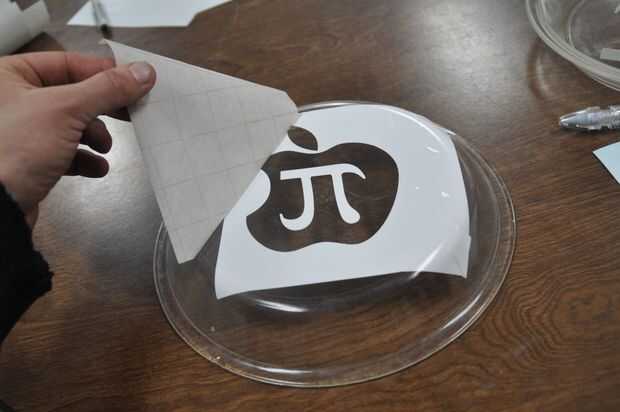

Frotar con los dedos en la parte posterior del papel de transferencia para el vinilo sólidamente al vidrio. Luego, con cuidado retire el papel de transferencia, dejando la plantilla de vinilo en el cristal.
A continuación, enmascare el resto del vaso con el papel de transferencia a usar (en lugar de solo lanzar lejos) y cinta adhesiva.

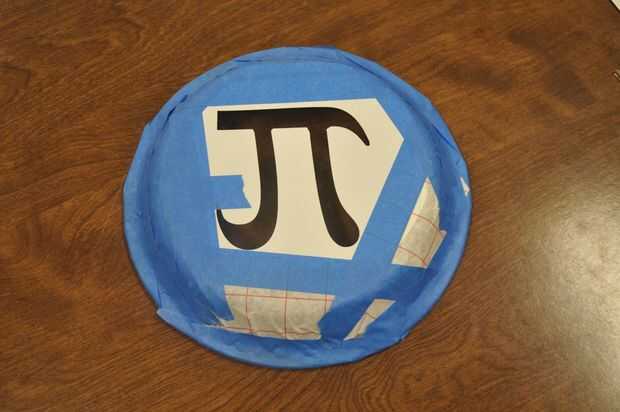

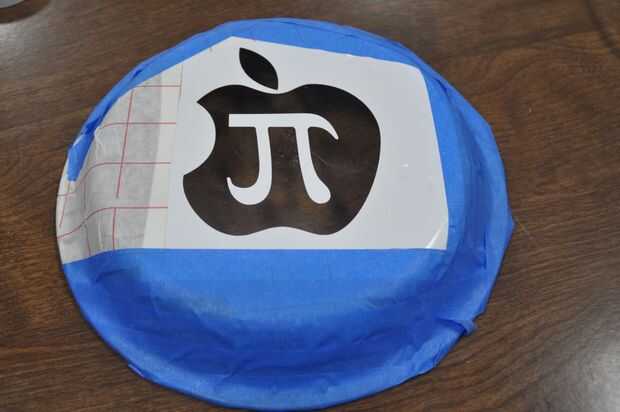

Una vez que la parte posterior de la tartera se enmascara completamente excepto el espacio negativo del logo de Pi, está listo para chorreo de arena.
En este paso, he incluido. Archivos DXF de las cuatro imágenes que usé para hacer placas de Pi.
