Grabación TV B ido Firmware usando Arduino (3 / 5 paso)

Paso 3: Cableado para los circuitos

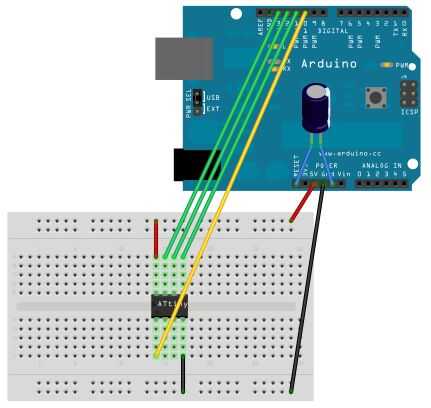

Ahora, necesitará conectar el attiny con Arduino.  Utilizando el cable de 22 calibre, Arduino, el condensador de 10 μF, la placa y el attiny, conéctelos como se muestra en la imagen, robada descaradamente de la página web del MIT Media Lab.
