Golf Ball selector superior (4 / 10 paso)

Paso 4: construcción

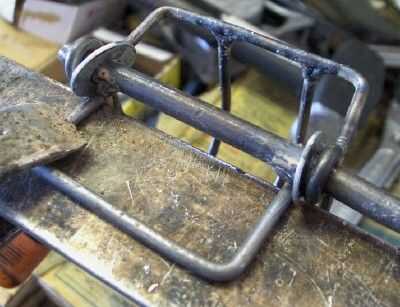

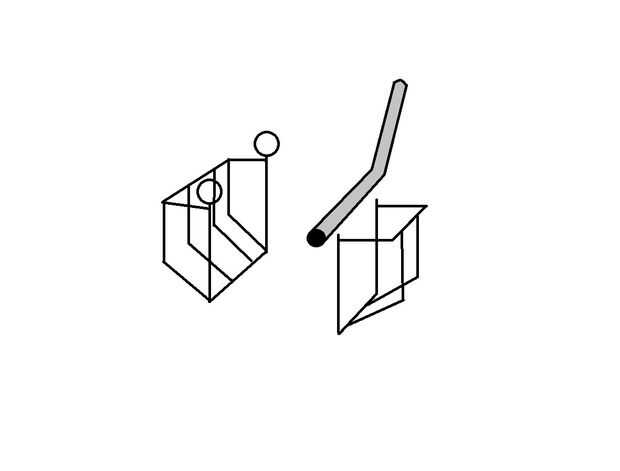

hice numerosas fotos, documentando cada paso de la construcción sólo para descubrir que la mayoría de ellos estaba velada. La foto con este paso muestra cómo he utilizado un ángulo de aluminio de 1 1/2 para soldar piezas con abrazaderas de resorte hasta que pudiera virar. La esquina de 90 grados permite la sujeción de piezas a diferentes partes del ángulo por lo que se llevan a cabo en la orientación correcta. Es una forma muy útil de trabajo. Ver los cuadros de texto amarillo para más detalles. En el segundo gráfico se muestran las partes en la forma de un diagrama esquematico. Traté de usar cuadros de texto, pero no permanecen en su sitio en el navegador usar más a menudo y no mostró nada en otro navegador muy común, por lo que voy a describir las partes y los pasos de construcción.

Mira la pieza izquierda. Lazos de la curva en varilla de 1/8 de pulgada lo suficientemente grande como para mover sin problemas cuando en un eje de 1/4 de pulgada. Doblar la varilla de 1/8 de pulgada para hacer una pieza en forma de "U". Hacer otra pieza en forma de "U" y soldar por debajo de los lazos. Agregar las costillas. No hay número de costillas es necesario. Sólo asegúrese de que cualquier abertura dada no es lo suficientemente grande como para pasar una pelota de golf.

Doble eje a1/4 de pulgada por lo que las jaulas será paralelas al suelo cuando utilice el selector superior. Deslice la jaula con los lazos en el eje 1/4 de pulgada con dos arandelas (no mostradas aquí). Doblar otra pieza en forma de "U" y soldar con autógena al árbol por lo que son los extremos entre los dos lazos en la primera mitad de la jaula. La última pieza en forma de "U" y añadir las costillas restantes.
