Paso 4: ¿Cómo construir este proyecto?

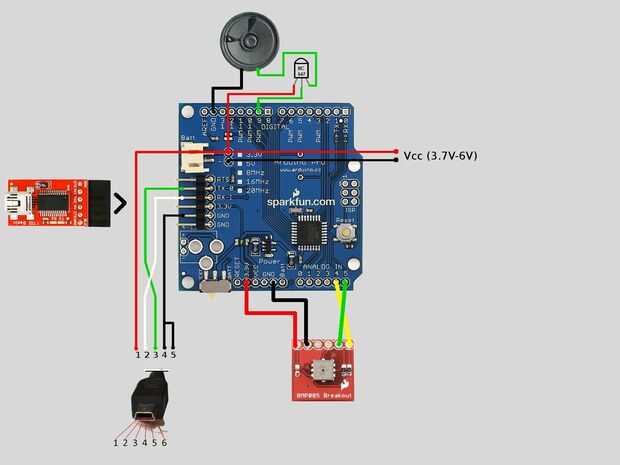

1. alguna explicación al esquema
Utiliza altavoces en vez de piezo el sonido más fuerte. También poner pequeño transistor para amplificador. Hay mucho viento a veces es...
-En ese escenario he usado completo tamaño de la placa Arduino, pero no dude en utilizar otro Atmega328 base placas arduino.
-Para ahorrar algo de dinero utiliza sensor de presión sin breakoutboard. Fue muy difícil soldar este microchip, por lo tanto comprar tablero de sensor de presión, es mucho más fácil...
-Para habilitar la interfaz Serial en dispositivos PNA tiene cortocircuito Pin 4 y Pin 5 dentro de puerto usb. Ver colores de los cables con clavijas antes de empezar a soldar
-Regulador de voltaje integrado en la placa Arduino Pro permiten utilizar la gama de voltaje de 3,7 a 12 voltios.
-Como se puede ver, batería proporciona energía Arduino y dispositivo PNA por puerto USB.
-Por supuesto necesitamos poder cambiar entre fuente de alimentación y el dispositivo. Puede utilizar diferentes interruptores para encender/energía y que puede easly caber su recinto.
 |
| GoFly - proyecto de vuelo |

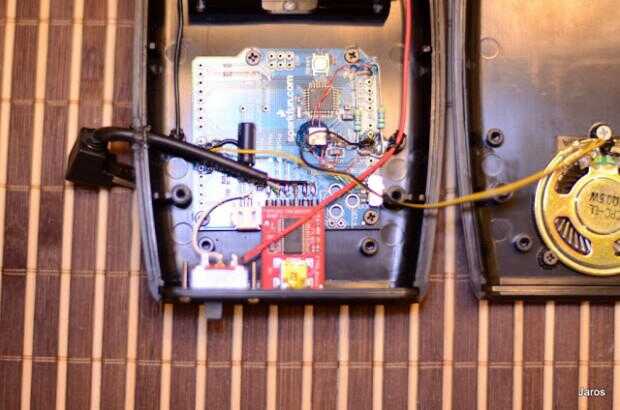

2. dentro de mi recinto
 |
| GoFly - proyecto de vuelo |

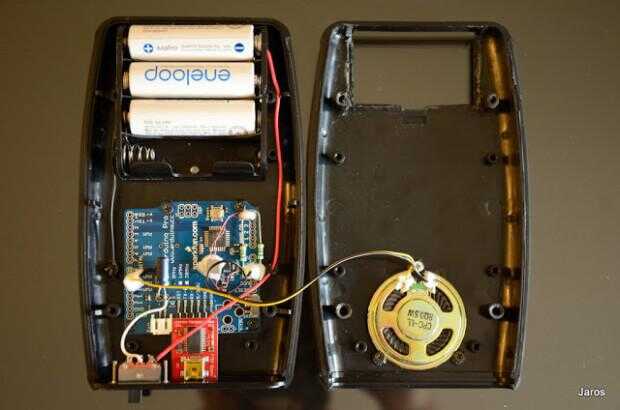

3. después de alguna investigación, gabinete de plástico con la ranura de la batería no es buena. Mejor opción será comprar el recinto con la puerta de la batería más grande.
 |
| GoFly - proyecto de vuelo |

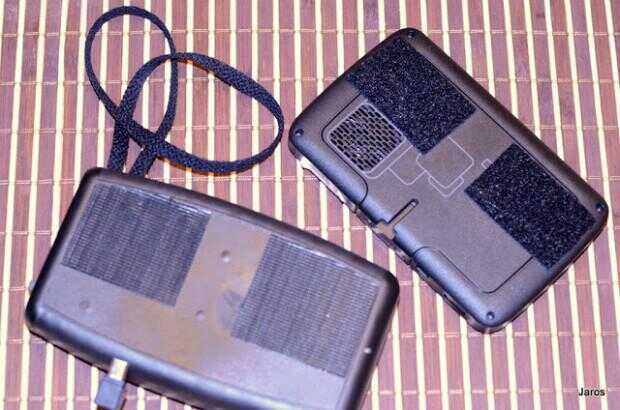

4. de velcro está haciendo muy buen trabajo. También utilizar un pedazo de cuerda para hacer su proyecto más práctico y más difícil que perder durante el vuelo.
 |
| GoFly - proyecto de vuelo |

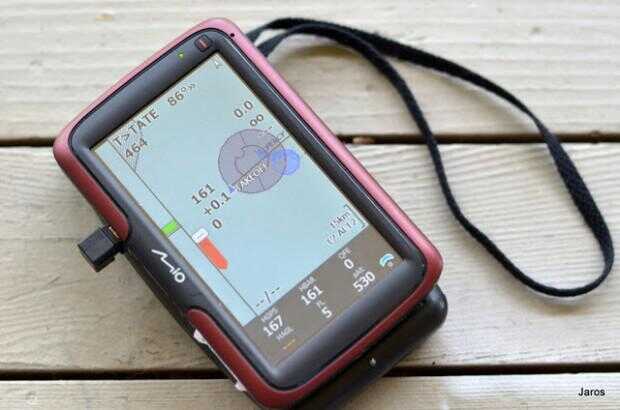

5. montado y listo para volar. Como se puede ver, incluso sin navegación PNA, GoFly proyecto es todavía funcional completo sonido variómetro
 |
