Paso 4: Construir el circuito
Desde este enlace podrá conocer el trazado exacto de tu circuito, razón por la cual no tiene uno aquí.
Solo tienes que conocer tu poder fuente y cuánto voltaje de cada LED usa. También, después de dice que la combinación de circuito Asegúrese de que la energía que utiliza no exceda amperaje de la fuente de energía. Mina era un 12V, fuente de alimentación de 500 mA y el circuito que hice 160mA usos de la fuente.
Sin embargo, Nota importante: usted necesita usar un voltímetro y Compruebe la tensión. Están poniendo más adaptadores de pared que dice 12v DC, cuando se mide 20V o así. Sus resistencias se calientan tratando de compensar si usted sólo consigue resistencias para 12V. Mi fuente de alimentación resultada para ser un 9 V, 210 fuente de mA, pero cuando mide puso a 12,8 voltios, que era perfecto para mi circuito y las resistencias.
Para mí, estaba conectando LEDs en serie 2 a la vez, hacer 8 ramas paralelas. Recuerde que cuando se conecta en paralelo, si los valores de resistencia no son lo mismo en cada rama (o incluso si son), sólo obtendrá a menos que la rama menos resistente por todo el circuito.
Para explicar, la resistencia paralelo puede encontrarse utilizando el recíproco de la suma del método recíprocos. Ejemplo: tengo 3 ramas en un circuito en paralelo. En la rama 1 es una resistencia de 300 ohmios, rama 2 es de 400 ohmios y rama 3 tiene una resistencia de 500 ohm de sus componentes. En un circuito serie puedo sólo agregarlos juntos, obteniendo un total de resistencia 1200 ohms. Pero en paralelo, (conseguir una calculadora) es 300-1 + 400-1 500-1= X y luego tomar ese número y corresponder otra vez (X-1) y obtienes 128 ohms en cada rama del circuito entero. Pasando a través de un LED que necesita de 500 ohmios y en su lugar tiene 128 12V va a hacer el LED caliente y enojado. en fin, estoy divagando, el enlace al asistente de LED lleva todo esto en cuenta y te dice qué usar enseguida :)

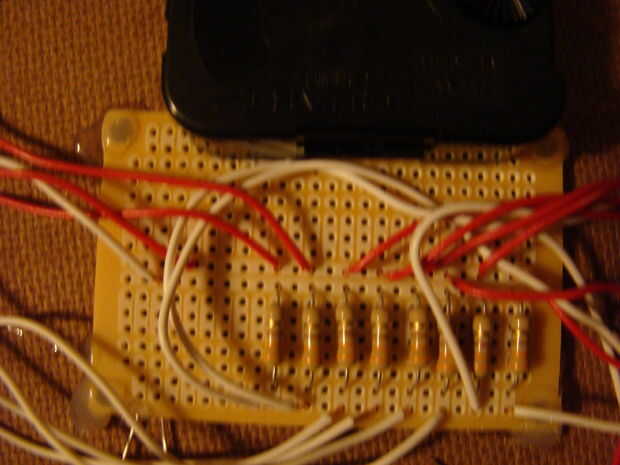

Las fotos muestran cómo alambré algo y el pequeño tablero del PWB utiliza y cómo fue conectado.
2. ahora para el soldar y caliente pegamento! Reconozco cierta pereza aquí. Normalmente habría envuelto los cables y se muestra mucho más mano de obra aquí. Sí, que esto es un lío, lo admito :) La pistola de pegamento caliente que utilicé en cada plomo de LED y cada bucle de alambre para contener todo. Para el reloj solía pegamento caliente también para mantener en su lugar. Hacerlo bien la primera vez! Pegamento caliente no es divertido una vez que esté frío y cubrir tus cosas.
