GESTO controlado por Arduino basado en el Rover (Wireless + línea siguiente) (6 / 7 paso)

Paso 6: Eje guante--unidad de pantalla

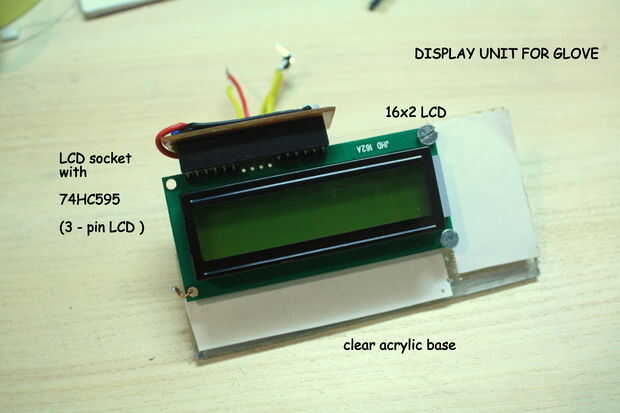

La unidad tiene una pantalla de LCD de 16 x 2 montada sobre una pieza de acrílico que luego se une a las correas.

Partes:

1. 16 x 2 LCD

2. 74HC595

3. un 16 pin header hembra

4. CD4051 y 8 Interruptores táctiles

5. algunos encabezados

PASOS:

1. Comience por cortar una pieza rectangular de la hoja de acrílico (que empareja el tamaño de su LCD) y perfore agujeros para montar la pantalla LCD. Fijar firmemente la pantalla LCD.

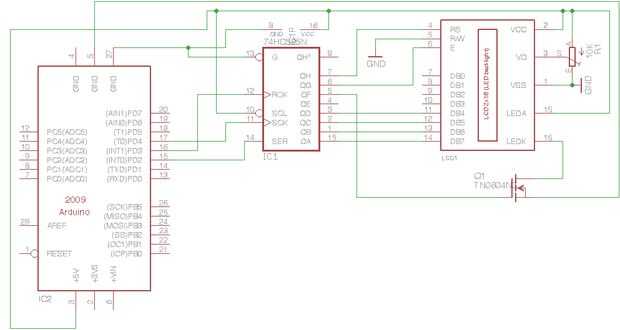

2. Siga el esquema y conectar la pantalla LCD como se muestra y descargue la biblioteca de ShiftLCD de aquí - ShiftLCD

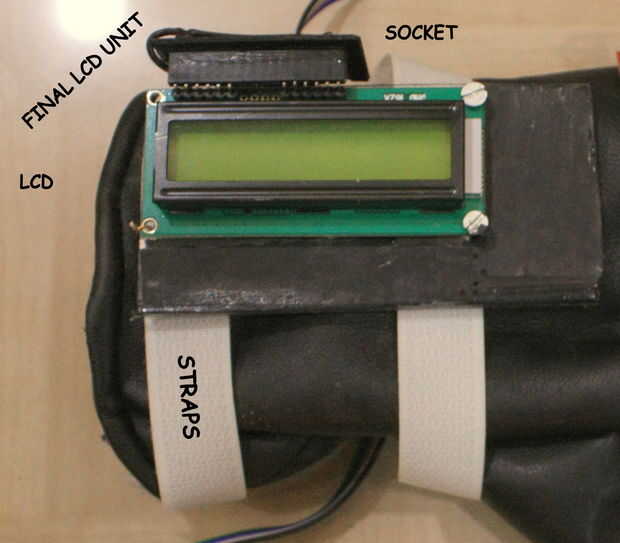

3. Coloque dos correas en la base de acrílico y su unidad de LCD está listo!


---> Teclado

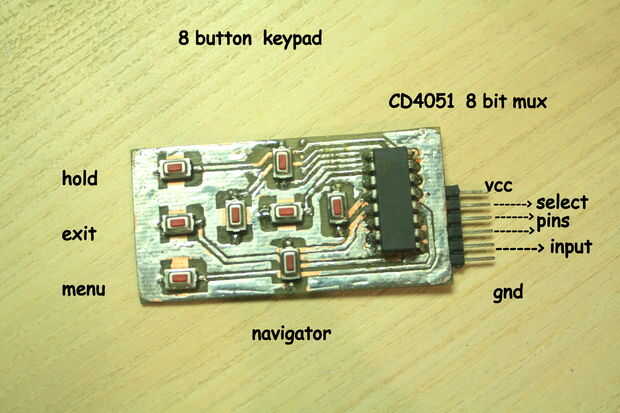

1. Siga el esquema (incluido en las imágenes) o me puede solicitar los archivos de la Junta Directiva (BRD).

2. descargar la biblioteca Mux (hecho por mi).

3. Coloque pedacitos de velcro a la capa inferior del teclado por lo que se puede conectar bajo el guante.

4. soldar los cables de alimentación, los cables de entrada y seleccione pin.

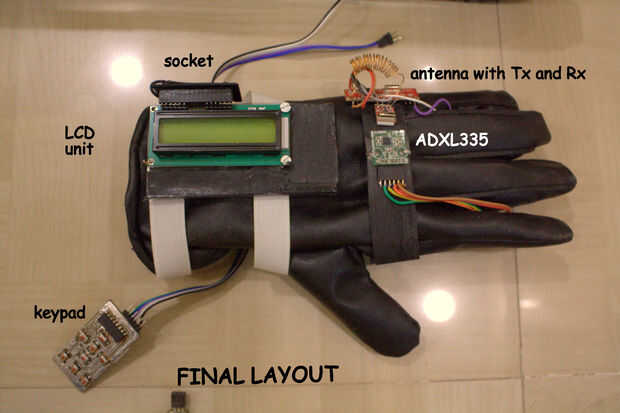

Finalmente su guante de control está listo!
