Paso 2: Alineación de microcontrolador
Esta sección trata sobre la mejor manera de alinear el microcontrolador, anillo de píxeles y acelerómetro en la pulsera de espuma, así como controlar la batería y los cables. Estos pasos describen el proceso:
i. el anillo de píxeles y acelerómetro ponen en la parte posterior del microcontrolador. Alinee el microcontrolador dentro del cuerpo de la banda de espuma construido y use un marcador fino para marcar las clavijas de salida de la banda de espuma. Esto será importante así que usted puede pase los cables a través de la banda, la banda mucho más compacta y con los cables mucho más organizados y menos molesto.
II. posición del acelerómetro en el medio del anillo de pixel. Luego use push pins (u otro agudo
objeto) a las marcas de la puntura y estirar los agujeros para hacer el alambre de 30 calibre pasa a través de él. 30 cable de calibre es bastante delgada, por lo que los orificios no debe ser demasiado ancho.
III. estos hilos de alambre se utilizará como envolver los alambres el microcontrolador y el acelerómetro en
un solo lugar.
IV. Tire de los cables a través de a la orilla de la pulsera y la banda sobre el borde del microcontrolador.

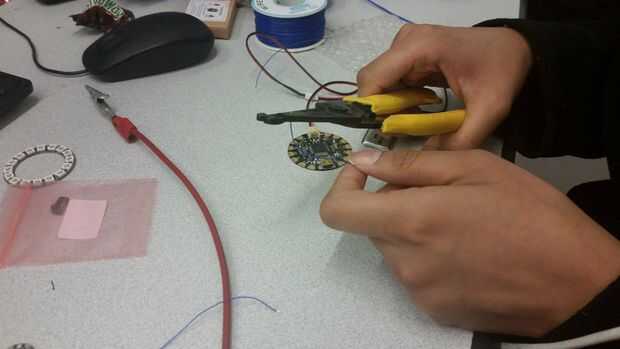

v. usar el pelacables para pelar las puntas de los 30 calibre de los cables a través de los bordes. Tira aproximadamente 1/3 de pulgada del aislamiento de cada extremo.

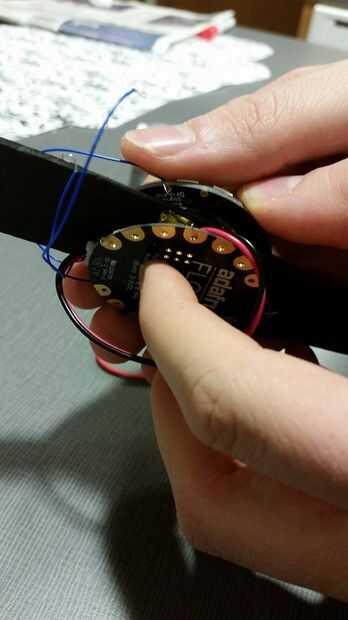

VI. ahora Fije el microcontrolador en el cuerpo de la banda de espuma por recortar la banda de alambre sobre la
bordes de la pulsera de espuma.
