Paso 1: Requisitos de Hardware

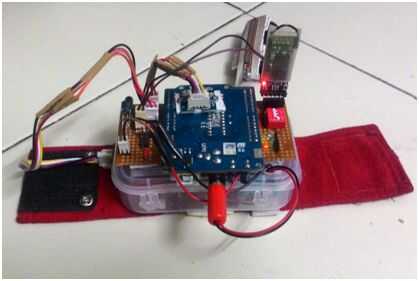

Para sistema usable lateral
Regulador micro 1) low-end. Estoy utilizando Arduino Uno aquí. También puede utilizar otro tablero de Edison de Intel aquí con el mismo programa, ya que proporciona compatibilidad de Arduino a partir de Uno.
Bluetooth 2) HC05
3) transmisor IR con la corriente impulsada con BC547
4) 4 pines Dip switch para seleccionar diferentes modos de
5) tablero en LED para las notificaciones del sistema
6) sensor de flexión con el dedo-banda
7) Sensor de acelerómetro: MMA7660
8) Sensor de la brújula: HMC5883L

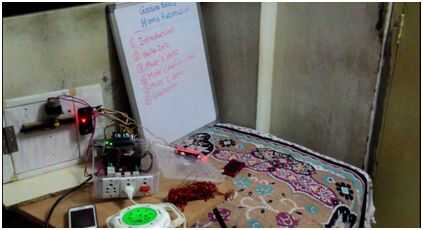

Para el servidor principal con Edison de Intel
1) Edison de Intel con el escudo de IO
Relé 2) basado en circuito para controlar aparatos de CA usando la señal digital. (He creado uno para mi auto y yo estoy llamando a lo 'Smart-Box'. Puede conectar cualquier dispositivo eléctrico 3 en su puerto a la vez). Puede conectar Smart-Box directamente a la CA principal, SMPS conectadas en paralelo dibuja el voltaje de C.C. para la alimentación de sensores asociados y Edison. Señal digital es actual impulsada utilizando ULN2803.
3) el módulo Bluetooth HC05
4) motor con estante y piñón Mechanism(As a door lock)
5) controlador de motor (he añadido este circuito dentro de mi Smart-Box)
Interruptor de botón de prensa 6) y el timbre para el timbre de la puerta
7) Sensor de temperatura con salida analógica
8) Trans-receptor de luz par
I2C 9) base 16 * 2 LCD
10) 12 SMPS
¿Información detallada sobre ' cómo los sensores y componentes utilizados? ¿Cómo se administra el Hardware?' se da en el siguiente informe Resumen del proyecto:
